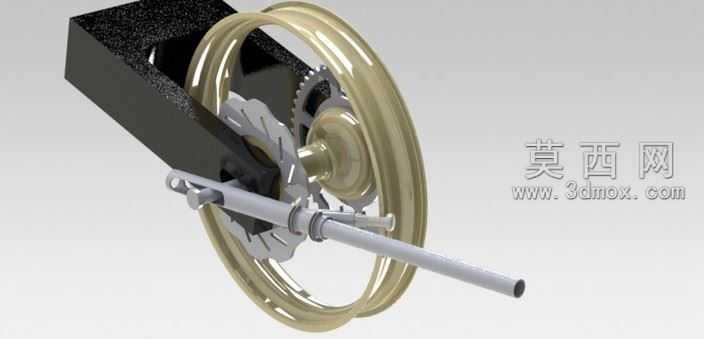

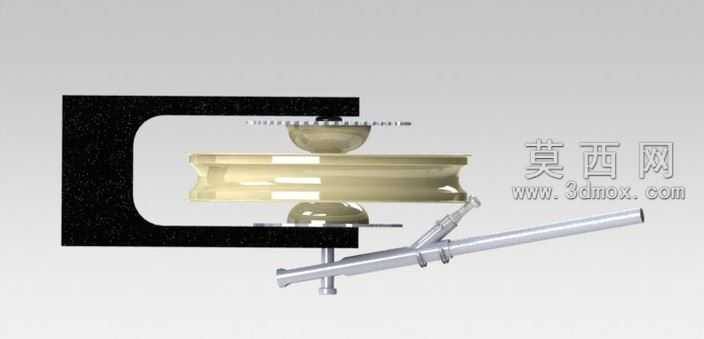

自行车免拆轮旋转轮胎维修工具结构设计

本作品为面向自行车骑行场景设计的免拆轮旋转轮胎维修工具，整体采用三维参数化建模完成全结构搭建，建模过程中对各运动部件做了精准的干涉校验，确保操作过程中各机构运动顺滑无卡滞。模型渲染阶段针对不同部件做了差异化材质赋予：长操作杆采用哑光磨砂金属材质，模拟高强度合金钢的表面质感，还原工具耐用可靠的属性；环形轮圈定位件采用抛光黄铜质感材质，突出定位结构的轮廓精度；内部棘轮传动结构做了金属切削纹理处理，还原机加工零件的真实细节；黑色基座部件采用硬质工程塑料材质，搭配细微的颗粒质感，模拟玻纤增强尼龙的材质特性，整体渲染光影柔和，清晰展现各部件的装配关系与结构层次。结构设计上，该工具采用同轴旋转定位结构，通过环形卡件适配自行车轮圈的固定位置，搭配内部棘轮传动机构实现轮胎胎唇的均匀施力，无需将车轮从自行车车架上整体拆卸，即可完成轮胎胎唇的剥离与复位操作，大幅简化户外补胎、换胎的操作流程。设计思路围绕骑行场景的便携性与易用性展开，整体结构紧凑可收纳于随车工具包内，操作端可适配通用维修手柄，无需额外配套专用配件即可使用，解决了传统补胎操作需要拆卸轮组、调整刹车与传动部件的繁琐问题，同时结构设计充分考虑施力的均匀性，避免操作过程中刮伤轮圈或损伤轮胎胎唇，适配常规16×3规格的自行车轮组使用，建模过程中对各连接部位做了圆角过渡处理，既避免应力集中提升工具结构强度，也优化了操作时的握持手感，所有装配间隙均按照实际五金工具的公差标准预留，确保模型可直接对接后续的加工生产验证。
