小比例汽车传动系统结构展示模型

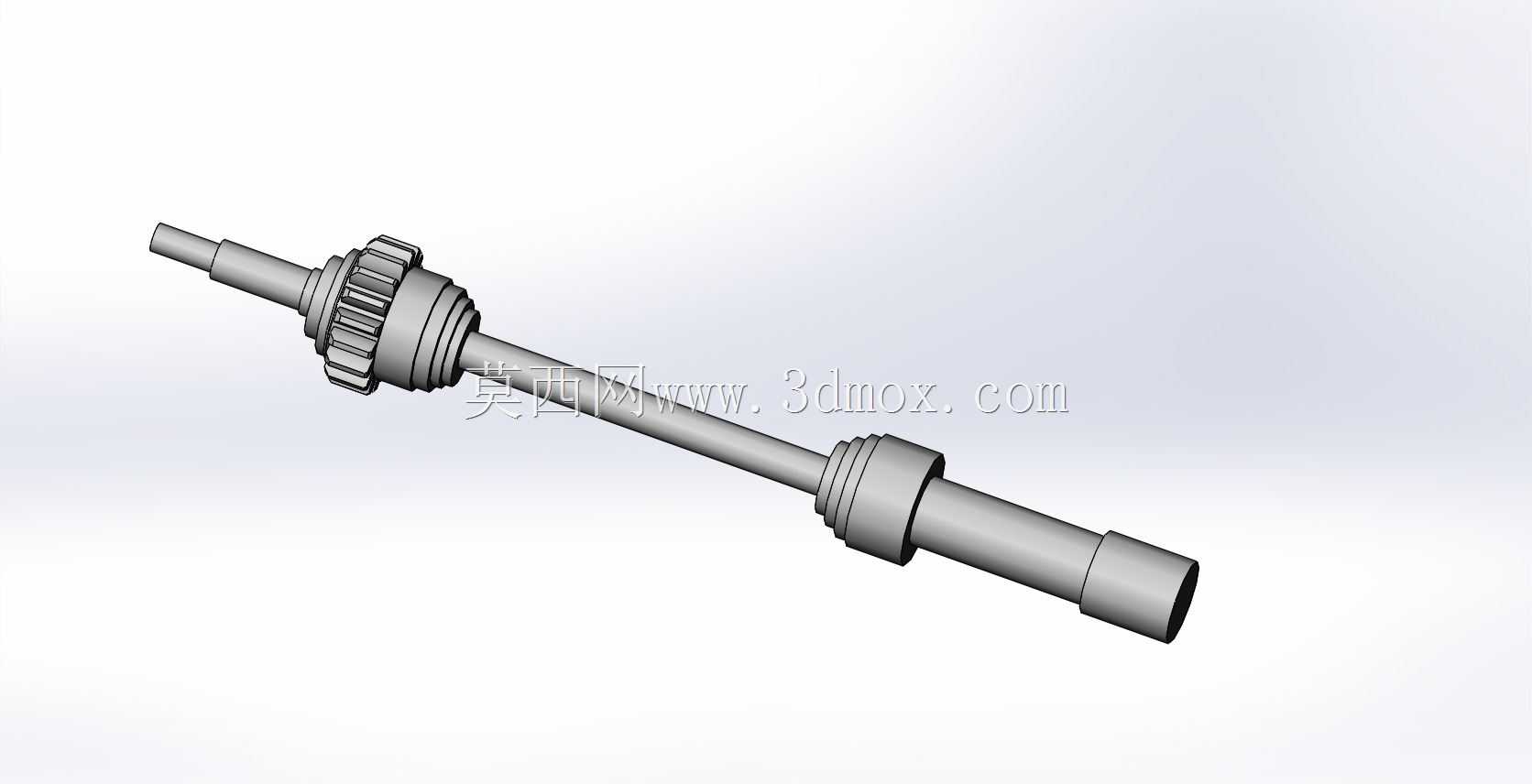

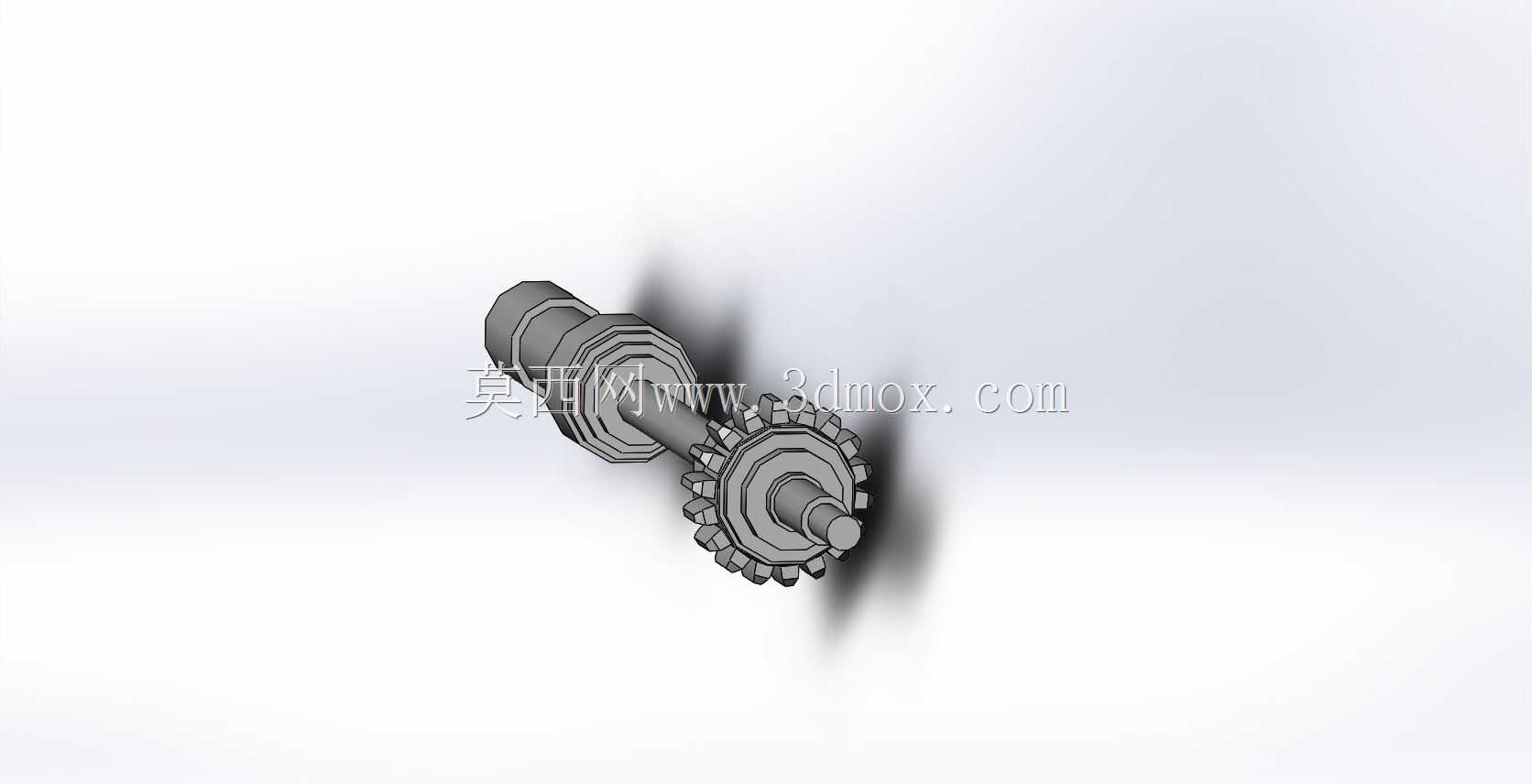

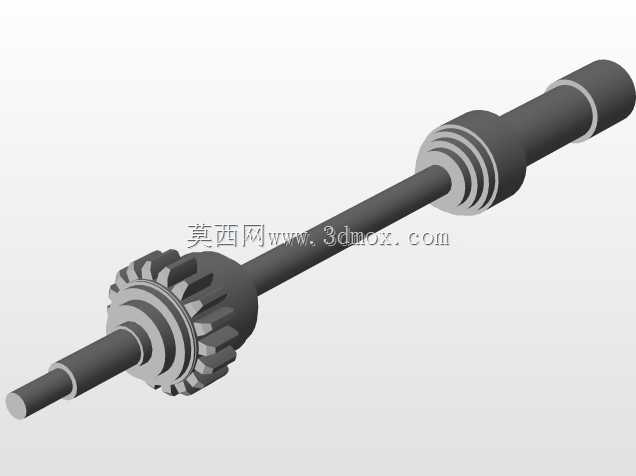

　　在汽车底盘动力传递链路的结构验证、教学演示场景中，小比例传动结构模型能够以极低的成本完成核心传动逻辑的具象化展示，无需拆解实车即可让结构设计人员、汽修实训学员快速理解动力从动力输出端到驱动轮的传递路径。本次呈现的传动结构模型，核心围绕平行轴齿轮啮合的传动逻辑搭建，将实车传动系统中最核心的输入轴、啮合齿轮组、输出连接端做了等比例缩小还原，没有冗余的外壳包覆结构，所有传动配合部位完全外露，能够直观观察到齿轮啮合的接触位置、轴系的支撑跨度。从实际用途来看，这类小比例模型既可以作为职业院校汽修专业、机械设计专业的课堂演示教具，帮助初学者建立传动系统的空间结构认知，也可以作为整车传动方案前期概念验证的快速参照，

　　辅助设计人员梳理轴系布置的空间避让关系。从功能特性上看，模型还原了传动系统最核心的转速变换、扭矩传递功能，输入轴端的花键结构做了简化的齿形还原，能够模拟动力输入时的轴系转动状态，啮合齿轮的齿形采用渐开线标准齿形参数缩放，转动过程中可以直观看到齿轮副的啮合传动过程，不存在卡滞、干涉的结构问题，输出轴端的轴颈结构也做了对应还原，能够模拟动力向外输出的连接状态。在设计思路上，建模时优先保证核心传动关系的准确性，没有照搬实车传动系统的复杂壳体、同步器等附属结构，而是将核心的轴-齿轮配合关系作为建模核心，轴类零件采用阶梯轴结构设计，不同轴段的直径差对应齿轮安装、轴肩定位的功能需求，齿轮与轴的配合部位采用过盈配合的结构模拟，

　　没有额外设计键连接结构，在小比例模型的尺寸限制下简化了非核心的连接细节，同时保证整体结构的装配合理性。从外形尺寸与安装边界来看，模型整体为长条形轴系布置结构，横向长度远大于径向尺寸，最大径向尺寸出现在啮合齿轮的齿顶圆位置，安装时仅需要对两端轴颈位置做支撑固定即可，不需要额外的复杂安装基座，整体占用空间小，适合放置在桌面展示台、实训操作台面上使用。建模过程中对齿轮的齿顶间隙、齿侧间隙都做了符合机械设计标准的预留，转动时不会出现齿面干涉的问题，轴系的同轴度公差在模型层面做了理想化处理，保证转动过程的顺畅性，两端轴头的倒角结构也做了还原，既符合实际零件的加工工艺特征，也避免了锐边结构带来的展示安全问题。这类简化的传动结构模型，

　　剔除了实车传动系统中为了适配不同工况、换挡逻辑设计的复杂附属结构，只保留最本质的动力传递核心逻辑，对于刚接触汽车底盘结构的设计人员来说，能够快速跳过复杂的外围结构干扰，直接理解传动系统的核心工作原理，也可以作为三维建模练习的典型案例，帮助建模人员掌握轴类零件、齿轮类零件的建模方法，以及装配环境下配合关系的调整逻辑，在结构验证环节，也可以通过3D打印制作实体模型，手动转动验证传动比的匹配关系，排查前期建模中可能出现的齿形参数错误、轴系位置偏差等问题，相比直接在三维软件中做运动仿真，实体小比例模型的触感和直观观察效果更适合基础原理的认知学习。
