WCP2电机翻转DS齿轮箱专用安装板

　　在小型动力传动组件的集成装配场景中，这类适配双速翻转齿轮箱的安装板，是连接动力单元与机架挤压型材的核心承载构件，主要承担齿轮箱的定位固定、载荷分散以及装配基准统一的作用，常见于小型移动机器人、定制化动力模组、竞赛类机械装置的传动系统搭建环节，能够为齿轮箱提供稳定的安装基准，避免动力输出过程中因安装刚性不足产生的振动偏移、齿轮啮合间隙异常等问题。

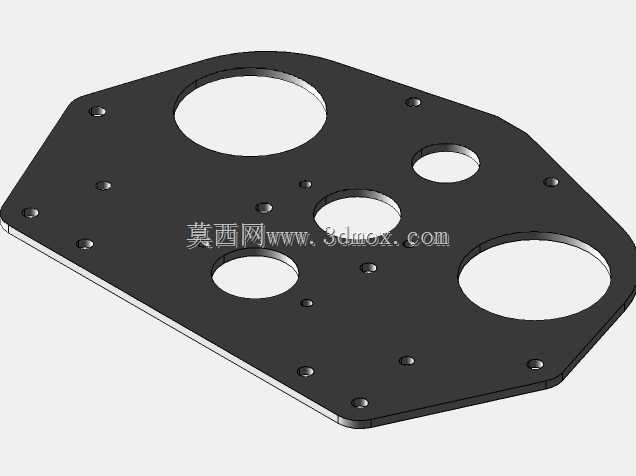

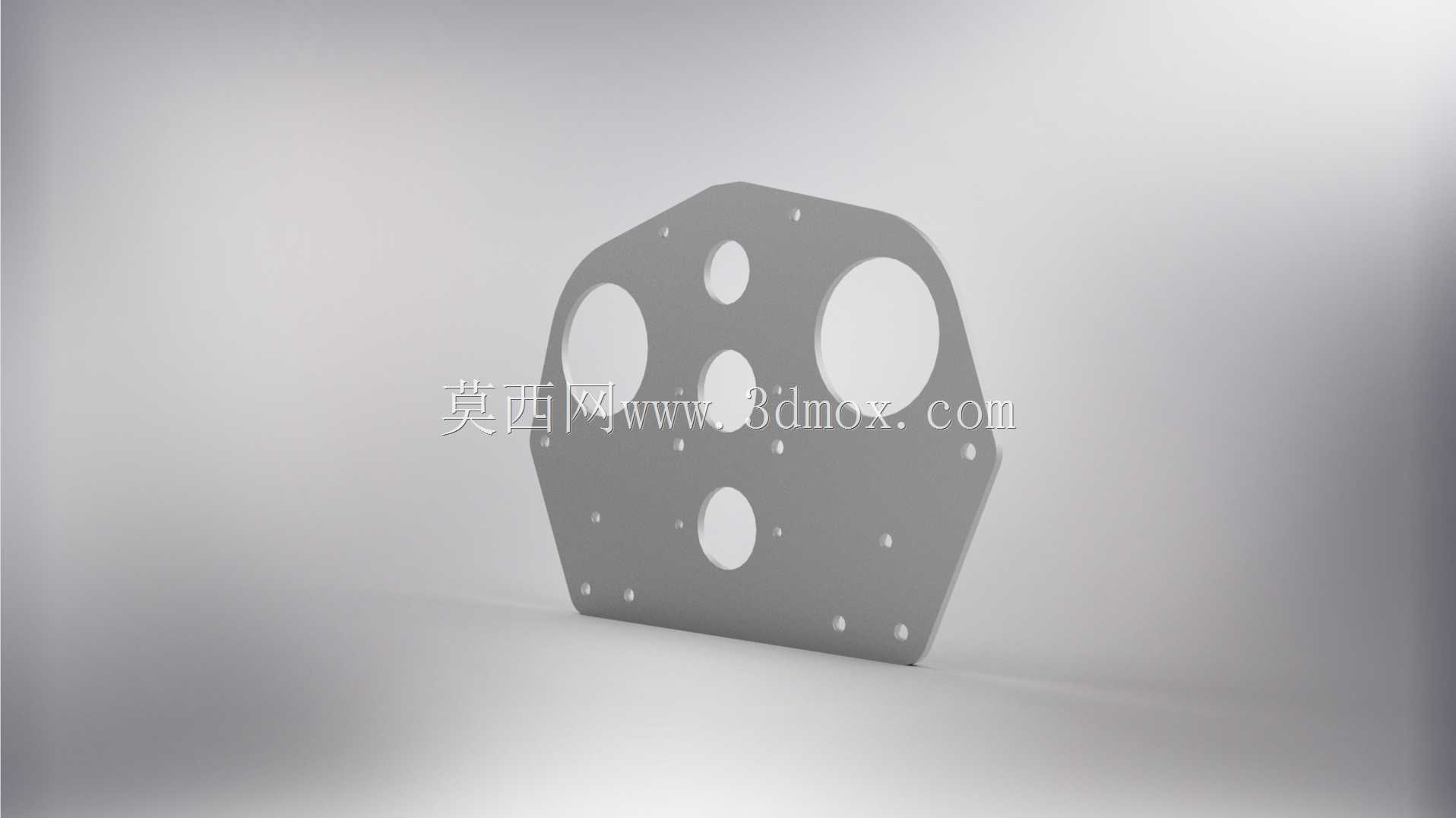

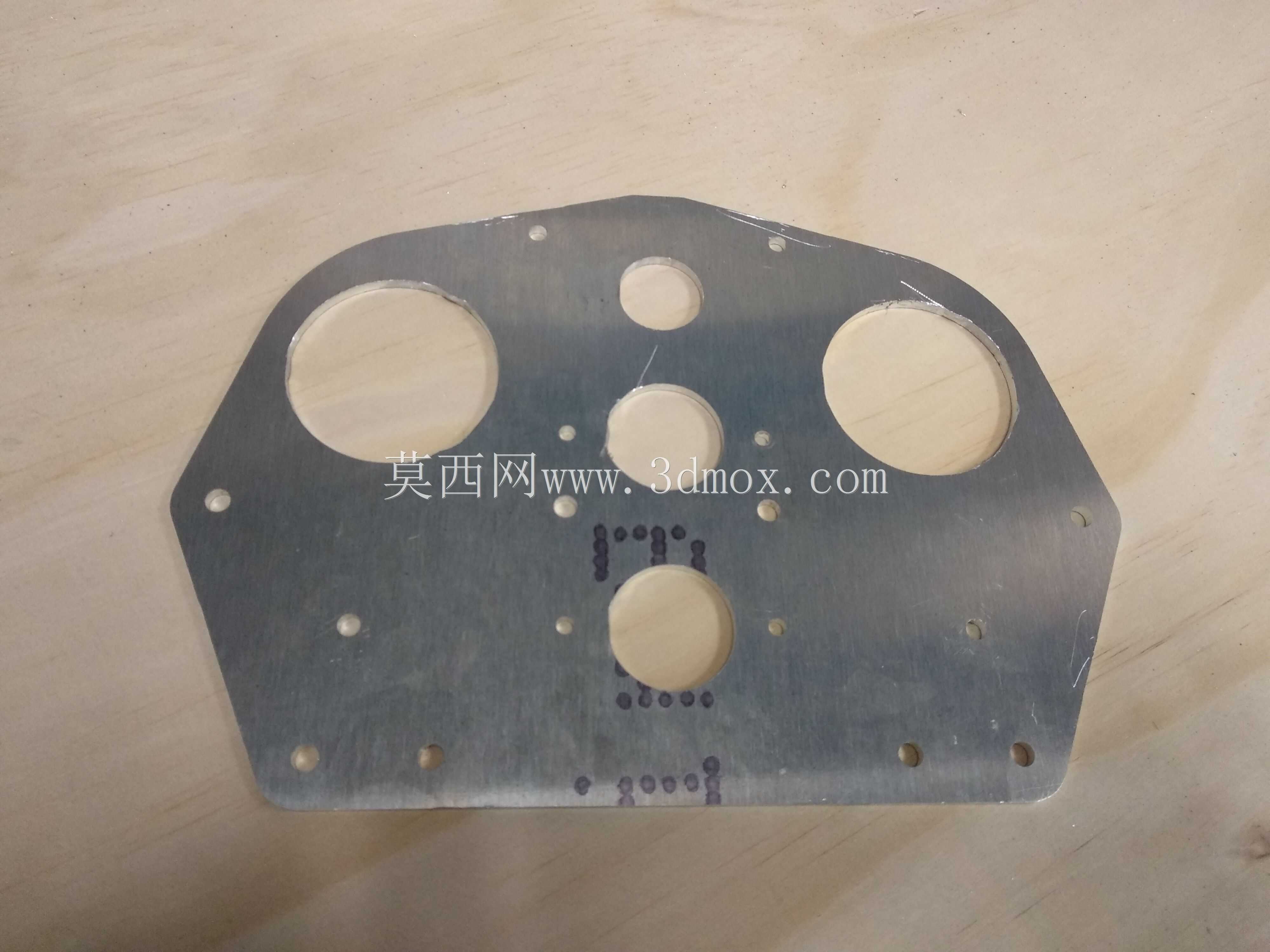

　　从实际功能特性来看，该安装板采用平板式承载结构，板体上开设的多组不同直径通孔，分别对应齿轮箱本体的定位避让、输出轴过孔、安装螺钉穿装以及减重需求，其中大尺寸圆孔为齿轮箱输出端的避让空间，确保齿轮箱装配后输出轴不会与板体发生运动干涉，中小尺寸的沉孔则对应M5规格安装螺钉的沉头容纳，保证螺钉装配后头部不突出板体表面，避免与周边其他构件产生装配冲突。板体边缘的轮廓做了切角处理，并非规则矩形结构，这种轮廓设计一方面是为了匹配对应机架的安装空间边界，减少安装板在紧凑装配空间内的占用体积，另一方面也能去除板体尖角，降低装配过程中的磕碰划伤风险。

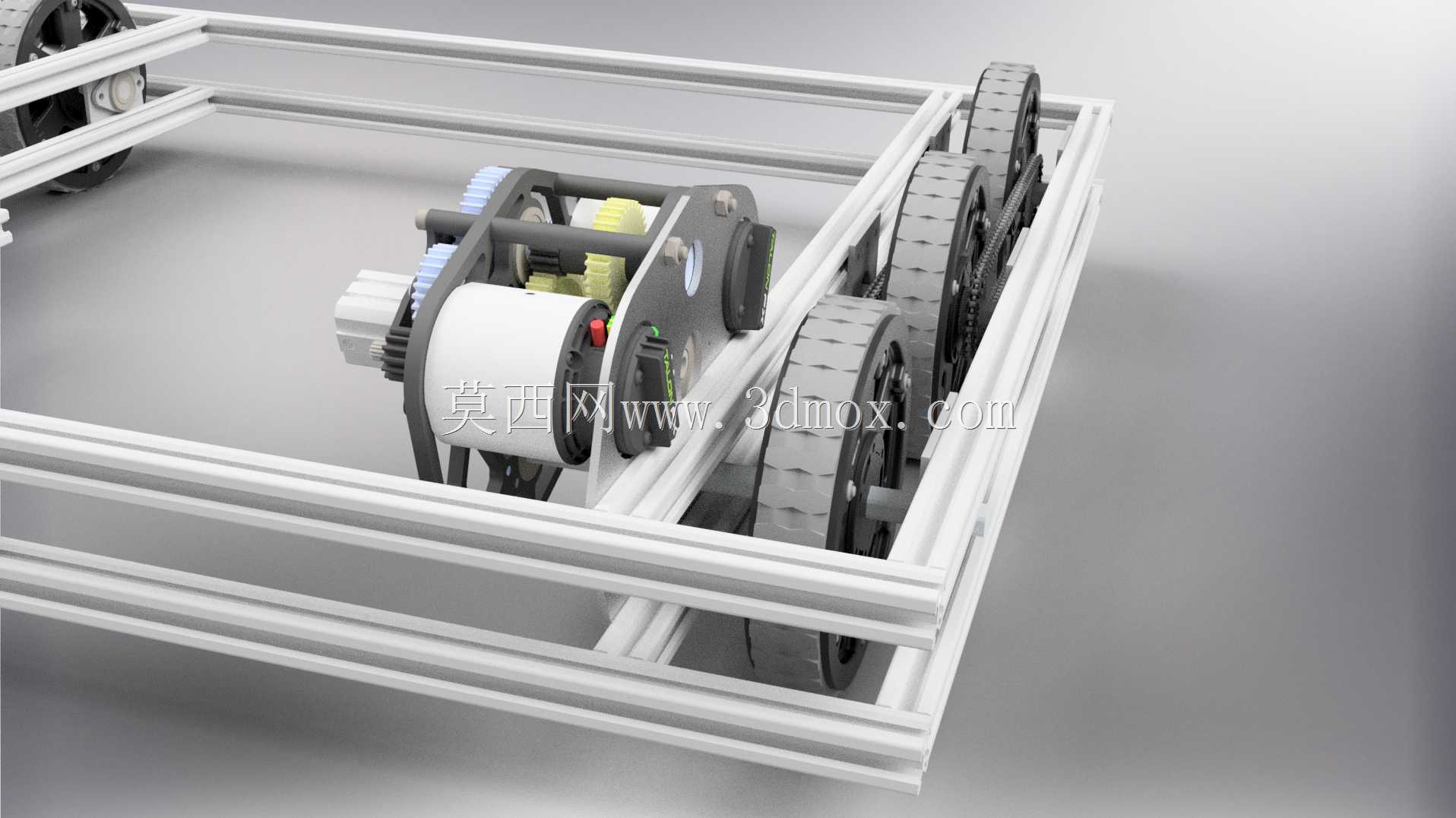

　　设计思路上，该安装板完全围绕WCP2电机翻转DS齿轮箱的安装接口以及配套2080铝挤压型材的安装基准做匹配设计，所有安装孔位的位置度公差均围绕齿轮箱的输入输出轴同轴度要求设定，确保齿轮箱装配后，输入轴与驱动电机的输出轴保持精准对中，输出轴与后续传动构件的连接精度满足设计要求。板体厚度的选择兼顾了刚性与轻量化需求，在承受齿轮箱工作过程中的倾覆力矩、传动反作用力时不会产生明显形变，同时不会过多增加整体模组的重量，适配对自重有要求的移动类机械装置。板体上的螺钉安装孔位均对应2080挤压型材的标准槽距设置，无需额外做转接加工，即可直接通过M5螺钉将安装板连同齿轮箱整体固定在挤压型材搭建的机架上，大幅降低现场装配的加工工作量，提升装配效率。

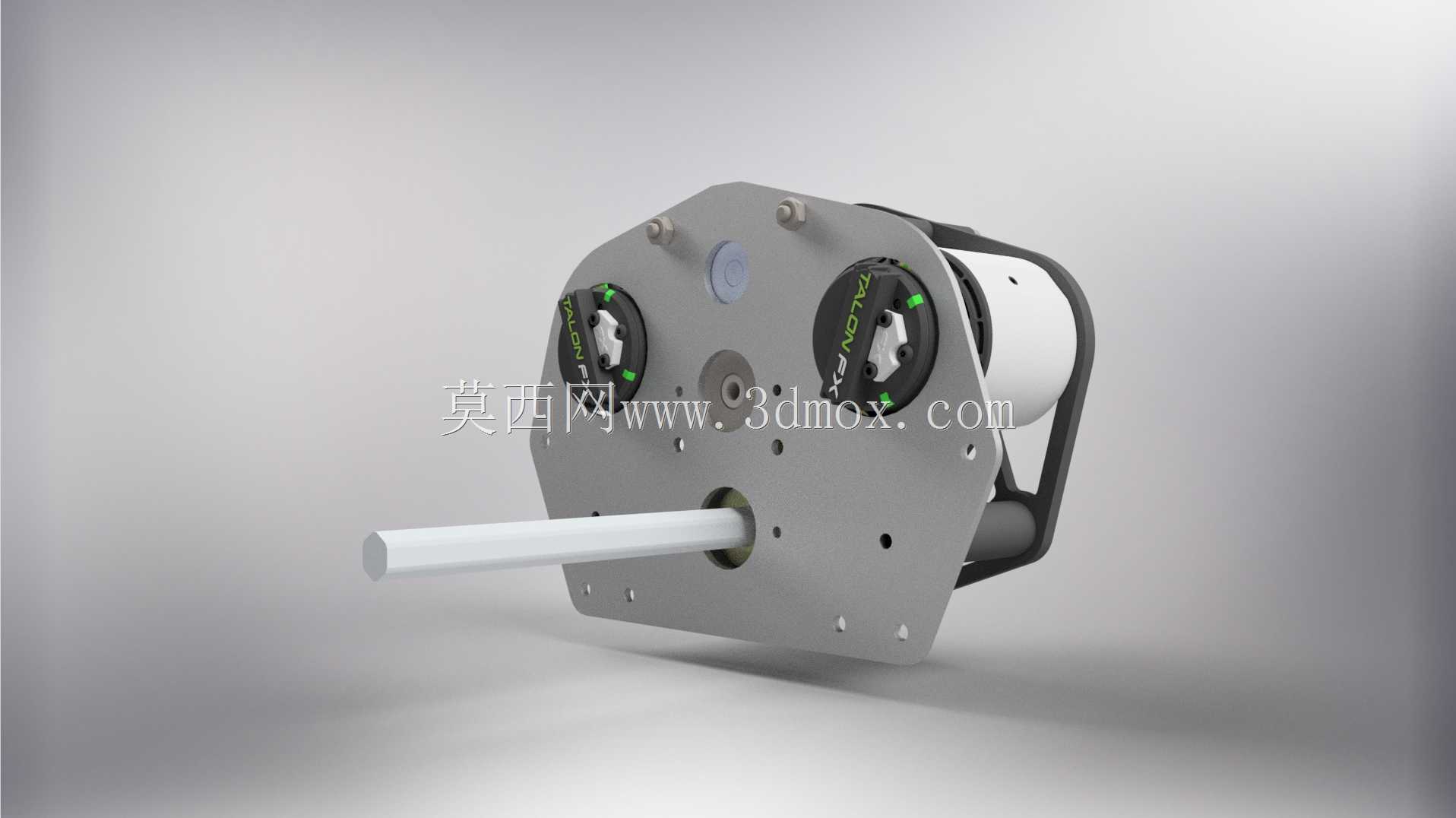

　　从安装边界来看，该安装板的外轮廓尺寸完全适配双Falcon 500s配套的WCP2翻转齿轮箱的安装 footprint，板体所有突出结构均控制在齿轮箱安装面的投影范围内，不会超出挤压型材的安装面边界，装配后板体与型材表面完全贴合，保证承载面的接触面积足够分散传动过程中的载荷。安装板上的避让孔尺寸预留了足够的安全间隙，即使齿轮箱在工作过程中存在轻微的热胀冷缩或者装配公差累积，也不会出现孔壁与齿轮箱本体、输出轴的摩擦问题。沉孔的深度经过精确计算，M5螺钉装配后头部完全沉入板体内部，既保证螺钉的锁紧力矩达到要求，又不会在板体背面形成突出结构，避免影响板体与型材表面的贴合度。

　　在实际装配应用中，这类安装板不需要额外做二次加工，所有孔位均为预制完成，装配时只需先将齿轮箱通过螺钉固定在安装板的对应位置，确认齿轮箱输入输出轴转动无卡滞之后，再将安装板整体对准2080挤压型材的安装槽位，穿入M5螺钉完成锁紧即可，整个装配过程不需要复杂的工装定位，依靠安装板本身的孔位精度就能保证齿轮箱的装配位置精度。在日常维护环节，如果需要拆解齿轮箱做保养或者更换，只需松开安装板与型材连接的螺钉，即可将齿轮箱连同安装板整体拆下，不需要拆解周边其他关联构件，大幅降低维护的工作量。同时板体的平面度经过控制，长期承受交变载荷的情况下也不会出现翘曲变形，能够持续保证齿轮箱的安装精度，延长齿轮箱内部齿轮、轴承的使用寿命，减少因安装基准偏移导致的传动部件异常磨损问题。
