精工大雪花款腕表二维结构设计图纸

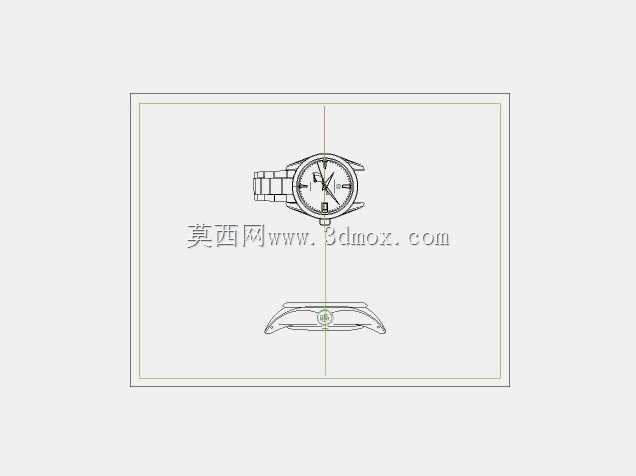

　　这套腕表二维结构图纸，完整呈现了大雪花款腕表的正视图与表耳表带衔接部位的剖面结构，可直接作为三维建模的基准参考，也能为腕表结构设计、零部件加工提供尺寸校核依据。从实际应用场景来看，这类图纸既可以服务于腕表新品研发阶段的结构验证，帮助结构工程师快速确认表壳与表镜、表冠、后盖的配合公差，也能用于腕表维修环节的零部件测绘参考，帮助维修人员快速判断内部构件的装配关系，还可以作为精密机械教学的案例素材，让学习者理解小型精密计时产品的装配逻辑。

　　从产品功能特性来看，图纸呈现的这款腕表采用经典圆形表壳设计，表冠设置于3点位位置，符合多数使用者的操作习惯，表耳采用流畅的弧形过渡设计，既能够保证表带与表壳的衔接强度，也能提升佩戴时的贴合度，减少腕部的异物感。表盘上的刻度、指针布局清晰，时标与指针的位置对应关系明确，能够保证计时读数的准确性，表带采用金属链节式结构，链节之间的铰接位置在图纸上有明确的线条标注，可清晰识别铰接轴的安装位置，为后续链节的活动间隙设计提供参考。

　　在设计思路层面，这套二维图纸采用正投影视图加局部剖面的表达方法，正视图完整呈现腕表的正面外观布局，包括表圈轮廓、表盘刻度分布、指针安装位置、表冠外形尺寸，下方的局部视图则重点展示表耳与表带首节的衔接结构，明确表耳的开孔位置、表带连接轴的安装边界，避免三维建模过程中出现装配干涉问题。设计过程中充分考虑了腕表的佩戴实用性，表耳的弧度设计贴合人体腕部的生理曲线，表壳的厚度控制在合理范围内，既能够容纳内部的计时机芯结构，也不会因厚度过大影响佩戴舒适度。表冠的尺寸设计兼顾了操作便利性与外观协调性，既保证调校时间时的操作手感，也不会因突出过多增加磕碰损坏的概率。

　　从外形尺寸与安装边界来看，图纸中可明确识别表壳的圆形轮廓直径比例，表耳的外伸长度与表壳直径的比例符合常规腕表的设计规范，表带的宽度与表耳的内间距完全匹配，连接轴的安装位置位于表耳的对称中心线上，能够保证表带装配后不会出现偏斜问题。表镜的安装边界位于表圈内侧的台阶位置，图纸上的轮廓线清晰标注了表镜的装配压合位置，可据此计算表镜与表圈的配合过盈量，保证装配后的防水密封性能。后盖的装配边界与表壳的后侧台阶对应，能够明确螺纹连接或者压合连接的配合尺寸，为后续的密封结构设计提供基准。

　　在结构细节处理上，表盘上的品牌标识位置、刻度线的长度比例都有明确呈现，指针的长度覆盖对应刻度范围，不会出现指针过长剐蹭表镜或者过短影响读数的问题。金属表带的链节外形采用流线型设计，边缘做了圆弧过渡处理，能够减少佩戴时对衣物的勾刮，也能提升整体的外观质感。表耳与表壳的衔接位置采用一体化的流畅过渡，没有突兀的棱角，既提升了外观的整体性，也能减少应力集中问题，提升表耳部位的结构强度，避免佩戴过程中出现表耳断裂的问题。这套图纸的线条表达清晰，不同结构的轮廓线、中心线区分明确，能够帮助建模人员快速识别不同构件的边界，减少建模过程中的尺寸判断误差，提升三维模型的搭建效率，也能为后续的工程图输出、零部件加工提供准确的二维基准。
