高帮靴类鞋品结构线框三维设计

　　在鞋履结构开发环节，这类高帮靴的三维线框建模是从概念草图到实物打样之间的核心衔接步骤，不同于外观渲染类的视觉模型，该结构模型完全围绕实际生产的装配逻辑、足部贴合需求搭建，所有线条的走向都对应着裁片缝合的边界、支撑部件的安装位置。从实际应用场景来看，这类结构模型可覆盖工装靴、户外防护靴、日常高帮休闲鞋的开发流程，结构工程师在建模阶段就需要同步考量不同场景下的使用需求：如果是面向户外作业的防护款，靴筒高度需要覆盖脚踝以上12至15厘米的位置，保证踝关节活动时不会被靴口卡滞，同时预留出护踝垫片的安装空间，靴筒后侧的开合结构要匹配快速穿脱的需求，卡扣位置的安装边界需要避开脚踝凸起的骨点，防止长时间穿戴产生压痕。

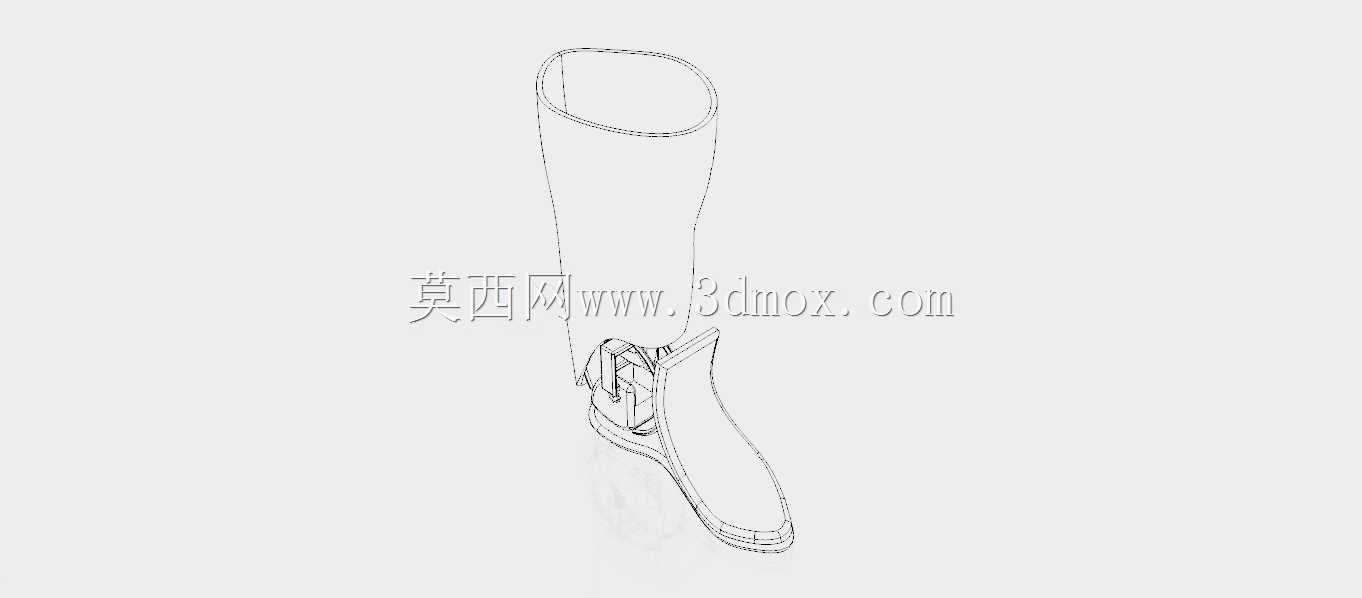

　　建模过程中首先要确定的是足部贴合基准，以标准人脚的三维扫描数据为基底，鞋底的弧度要匹配足弓的自然支撑曲线，前掌位置预留3至5毫米的活动余量，鞋头位置做15度左右的上翘处理，适配行走时脚掌的弯折角度，避免行走过程中鞋头挤压脚趾。靴筒部分的线框走线完全顺着小腿下段的肌肉轮廓排布，不是规则的直筒结构，在小腿后侧肌肉凸起的位置做向外的弧度偏移，保证穿戴时靴筒不会贴紧小腿造成活动受限，靴口位置做一圈收边的结构线，对应包边材料的缝合位置，收边的宽度控制在8毫米左右，既保证靴口的挺括度，也不会因为过宽磨伤腿部皮肤。开合结构的建模是这类高帮靴的设计重点，图中呈现的侧置卡扣结构，安装位置在脚踝外侧偏下的位置，这个位置在行走时的皮肤活动量最小，

　　卡扣不会因为脚踝的反复弯折出现松脱，卡扣的底座与靴身的连接位置，在建模时就预留了2毫米的垫片安装厚度，保证金属卡扣不会直接接触皮革材料，长期使用不会磨破靴身面料。鞋底部分的线框分层明确，最上层是内底的贴合面，完全匹配脚型的曲面，中间层是支撑结构，做了网格状的加强筋排布，在不增加鞋底整体重量的前提下提升抗扭性能，最外层是外底的接触曲面，在脚跟和前掌的位置做了纹路的边界预留，后续做防滑结构设计时可以直接在这个曲面上添加特征，不需要重新调整曲面基准。从安装边界的角度考量，整个靴身的所有结构件都没有超出穿戴的合理活动范围，靴筒最宽处的直径控制在14至16厘米，适配大多数成年人的小腿维度，鞋底的总厚度在2至3厘米之间，

　　重心位置落在足弓靠前的位置，保证站立时的重量分布均匀，不会因为重心偏后造成穿戴时的疲累感。建模时所有的曲面过渡都做了圆角处理，没有尖锐的结构转折，对应实际生产中裁片的缝合不会出现应力集中点，避免成品鞋在弯折过程中出现开线、面料断裂的问题。这类线框模型在实际生产中可以直接导出为裁片切割的基准数据，不需要再重新做结构拆解，靴身每一块面的边界都对应着皮革裁片的切割线，工程师只需要在这个基础上添加缝份的余量就可以直接对接打版环节，相比传统的手工打版，三维建模的方式可以提前发现结构干涉的问题，比如靴筒弯折时是否会和鞋舌位置产生摩擦，卡扣开合时是否会刮到裤料，这些问题在二维打版阶段很难提前预判，在三维线框模型中可以通过模拟脚踝的活动角度直接验证，大幅减少打样的迭代次数。针对不同的使用场景，这个基础结构模型还可以做快速的参数调整，比如做冬季加绒款时，只需要把靴身的内表面整体偏移3至4毫米，预留出绒里的厚度，不需要重新搭建整体结构；做安全防护款时，可以在鞋头位置的曲面内部添加钢头的安装腔体，直接匹配标准劳保鞋钢头的安装尺寸，大幅缩短衍生款的开发周期。
