虚拟现实查看器内部电路板结构设计

　　在做VR终端配套硬件的结构适配时，这类虚拟现实查看器的内置电路板是整个设备信号处理与交互反馈的核心载体，从实际落地的应用场景来看，它既要承载VR头显端的画面渲染信号中转、姿态传感器数据回传，还要对接手柄交互的信号解析，甚至部分轻量化VR设备的电源管理模块也会集成在这块板卡上，直接决定了设备运行的稳定性与延迟表现。

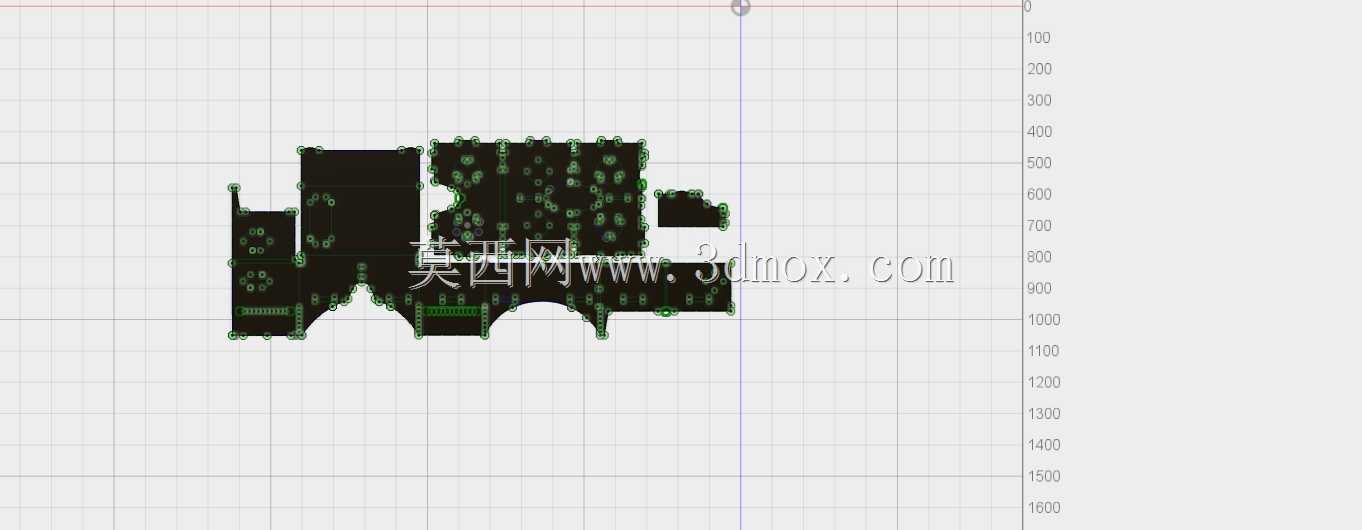

　　从设计思路上看，这块板卡采用了异形轮廓裁切，没有沿用常规的矩形PCB布局，核心原因是VR查看器的内部腔体空间极其紧凑，要避让光学透镜组的安装位、头带连接的固定柱、散热风道的预留空间，板体上的几处内凹圆弧切口，刚好对应透镜模组的外圈轮廓，装配后板卡与透镜组的间隙能控制在1.2mm以内，既不会出现结构干涉，也能最大化利用腔体内部的剩余空间，避免空间浪费。板体上分布的密集元件焊盘，按照信号流向做了分区布局：靠近板边一侧的高密度焊盘组是MIPI信号输出端，直接对接显示模组的FPC排线，缩短高频信号的传输路径，减少信号衰减；中间区域的大尺寸焊盘预留为主控芯片与存储颗粒的安装位，周边做了地铜铺露处理，方便后续贴装散热片，把主控运行产生的热量快速传导到设备外壳的散热结构上；几处分散的小型焊盘组对应六轴姿态传感器、麦克风阵列的焊接位，传感器位置特意避开了板上的高频信号走线区，减少电磁干扰对姿态采集精度的影响。

　　从安装边界来看，板体四周预留的三个定位孔位置，完全匹配VR设备内壳的定位柱尺寸，装配时不需要额外做结构调整，直接通过定位柱卡合后用螺丝固定即可，定位孔周边做了3mm的禁布区，避免螺丝锁紧时压伤周边的走线或元件。板体边缘的走线全部做了圆弧处理，没有直角走线，一方面减少高频信号的反射干扰，另一方面也避免板卡装配时边缘的尖锐走线划破内部的连接排线。板上预留的两个矩形接插件位置，分别对应电池供电输入与外设扩展接口，接插件的高度控制在2.5mm以内，装配后不会突出板体表面，不会和上方的面罩缓冲层产生干涉。

　　实际做结构验证的时候，这种异形板卡的设计还要考虑PCB生产时的工艺可行性，板体的最小裁切圆角半径控制在1.5mm，符合常规PCB铣边的工艺要求，不会出现加工时的板边崩裂问题；元件布局的最小间距满足SMT贴装的工艺要求，最小元件间隙不小于0.5mm，避免贴装时出现连锡、元件偏移的问题。另外板卡上预留的测试点全部集中在板体一侧的边缘位置，方便生产时做功能测试，不需要额外翻转板卡就能完成所有信号的检测，提升生产装配的效率。

　　从功能适配的角度，这块板卡的线路布局做了强弱电分离，电源走线与信号走线之间保持了2mm以上的间距，并且用地铜做了隔离，避免电源纹波干扰到传感器的信号采集，保证VR设备运行时姿态识别的精度，不会出现画面漂移、交互延迟的问题。板体上预留的接地焊盘位置，刚好对应设备内壳的导电泡棉安装位，装配后板卡的地与设备外壳连通，提升整体的抗干扰能力，即使在复杂的电磁环境下，也能保证信号传输的稳定性。
