专用螺钉拉动作业工具钻头结构设计

　　在精密机械装配、电子设备组装以及小型五金构件连接的作业场景里，经常会遇到需要将预埋或卡滞的专用螺钉从安装孔位中平稳拉出的工况，这类作业如果采用普通钳子、撬棍等工具操作，很容易划伤安装基面、破坏螺钉头部的受力结构，甚至造成周边配合零件的形变损伤，尤其是在通讯设备组装、小型电子产品壳体拼接这类对装配精度要求较高的环节，螺钉拉动作业的稳定性直接影响整机组装的良率。这款专用工具钻头的设计，正是针对这类特定作业需求开发的手动作业配套工具，区别于常规钻孔用的切削类钻头，它的核心功能不是对工件进行钻削加工，而是通过自身结构与专用螺钉的头部或尾部受力槽形成稳定卡合，配合外部拉拔力的施加，将螺钉沿轴向平稳带出安装位。

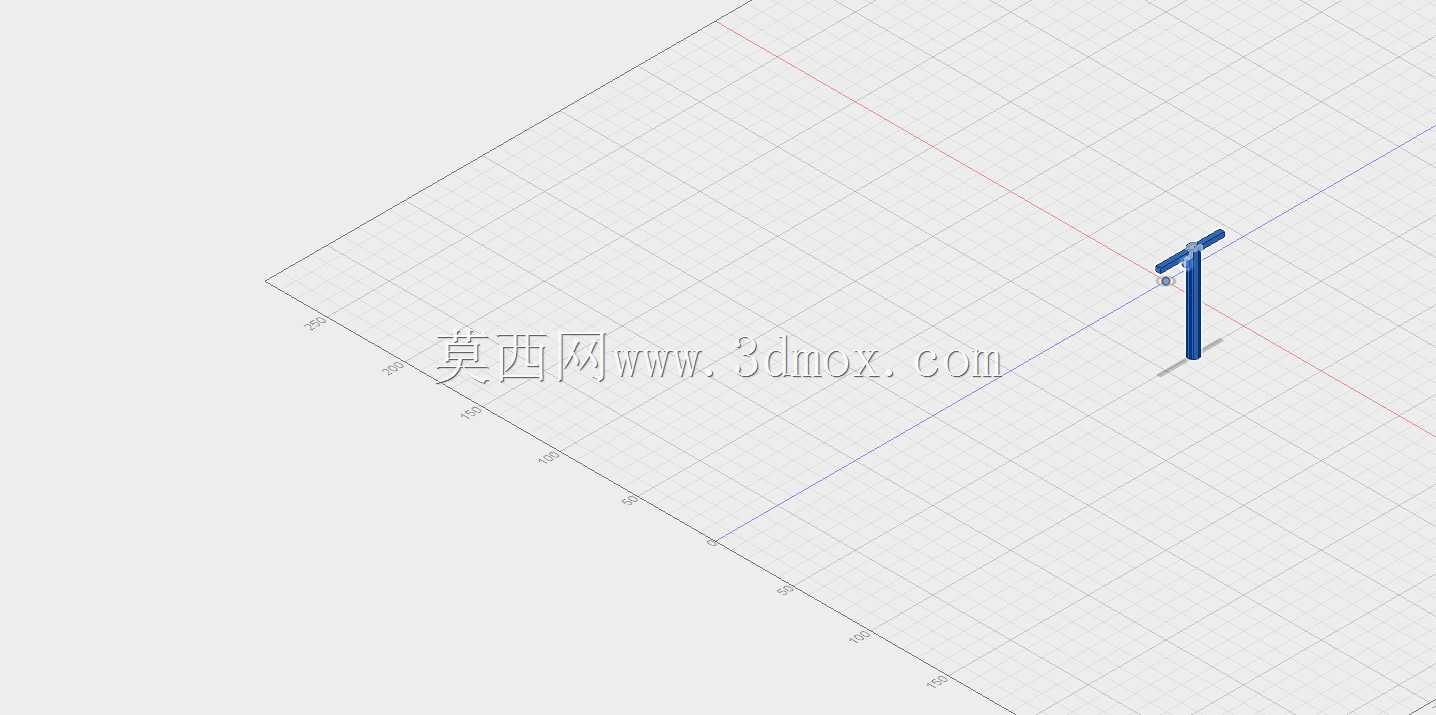

　　从结构设计思路来看，这款工具钻头整体采用细长杆状构型，主体工作段做了等直径的光杆处理，表面粗糙度控制在Ra1.6以内，既保证了杆体自身的抗弯强度，也能在伸入狭窄安装空间时避免刮蹭孔壁。头部的卡合结构没有采用常规的一字或十字槽配合形式，而是针对目标专用螺钉的尾部拉拔槽做了仿形设计，卡合端的凸起尺寸与螺钉槽的配合间隙控制在0.02mm到0.05mm之间，既保证卡合后不会出现径向晃动滑脱，也能在拉拔作业完成后顺利与螺钉分离，不会出现卡滞咬死的情况。杆体的尾部做了直径稍大的限位台结构，这个结构一方面是作为拉拔力的受力端面，配合拉拔器的卡爪施加轴向拉力，另一方面也能控制工具伸入安装孔的深度，避免过度伸入触碰工件内部的其他精密构件。

　　在外形尺寸与安装边界的设计上，这款工具钻头的有效工作长度根据常见的螺钉安装深度做了分级适配，主体杆径控制在3mm到6mm的区间内，能够适配大部分小型设备上M2到M5规格专用螺钉的拉拔作业需求。尾部限位台的直径比杆体大2mm左右，厚度控制在2mm，既保证足够的受力面积承受拉拔过程中的冲击力，也不会因为尺寸过大无法伸入沉孔类的安装位。在实际使用过程中，操作人员只需要将工具钻头的卡合端对准专用螺钉的尾部受力槽，平稳推入直到卡合结构完全嵌入槽内，再将拉拔工具的卡爪卡在尾部限位台的端面上，沿螺钉轴向均匀施加拉拔力，就能将螺钉平稳拉出安装孔，整个作业过程不会对螺钉周边的安装基面造成挤压或划伤，也不会因为受力偏斜造成螺钉断裂在孔内的情况。

　　不同于常规的切削钻头需要考虑排屑槽、切削刃角度、硬质合金材质选型等钻削相关的设计要素，这款工具钻头在材质选择上更侧重杆体的韧性与表面的耐磨性，整体采用合金结构钢经调质处理后表面做镀硬铬处理，既保证杆体在承受拉拔力时不会出现弯曲变形，也能在多次反复使用后保持卡合端的尺寸精度，不会因为磨损出现配合间隙过大、卡合滑脱的问题。在实际的产线装配场景中，这类专用工具往往是针对特定型号产品的装配需求定制开发，不需要兼容多规格的通用作业需求，因此在设计时所有的尺寸参数都围绕目标螺钉的规格与安装空间的边界做匹配，没有多余的结构设计，整体构型简单可靠，维护成本极低，只需要在使用后做好表面清洁，避免金属碎屑附着在卡合端影响配合精度即可。

　　在通讯设备的组装环节，这类工具钻头常被用于壳体内部屏蔽罩固定螺钉的拆卸与重装作业，由于屏蔽罩周边往往布置有精密的电路走线与贴片元件，作业空间非常狭窄，普通的拉拔工具无法伸入，这款细长杆状的工具钻头能够顺利穿过屏蔽罩上的工艺孔，与内部的固定螺钉形成卡合，在不拆除周边其他构件的情况下完成螺钉的拉拔作业，大幅提升了设备返修与组装的效率。在小型五金产品的组装线上，这类工具也被用于卡滞螺钉的取出作业，避免因为单个螺钉的卡滞造成整个工件报废，有效降低生产过程中的物料损耗。设计这类专用作业工具时，核心的设计逻辑不是追求功能的通用性，而是针对特定工况下的作业痛点，在有限的安装空间内实现稳定的力传递，所有的结构细节都围绕作业过程中的受力状态与空间边界做优化，没有冗余的功能设计，保证工具在高频次的重复作业中始终保持稳定的性能表现。
