通讯设备用4P4C水晶头公端结构设计

　　日常接触到的座机听筒线末端、小型程控话务台外接手柄端、部分老式工业对讲终端的手持送受话器连接端，都能见到这类4P4C规格的RJ型公头，它是窄带语音通讯链路里最常见的可拆卸接插部件，不需要焊接就能完成线缆与设备端口的快速导通，在楼宇对讲、调度通讯、传统固定电话组网场景里的装机、维护环节，能大幅减少现场接线的工时消耗。做这个结构设计的时候，首先要匹配标准RJ9母座的卡接尺寸，公头前端的插合段宽度、厚度公差要控制在0.1mm以内，不然会出现插不进母座或者插合后松旷接触不良的问题，插合面的四个金手指接触片的间距要严格对齐母座内的弹片位置，每个接触片的凸起高度要保持一致，保证插合后每个触点的接触压力均匀，不会出现单路信号时通时断的故障。

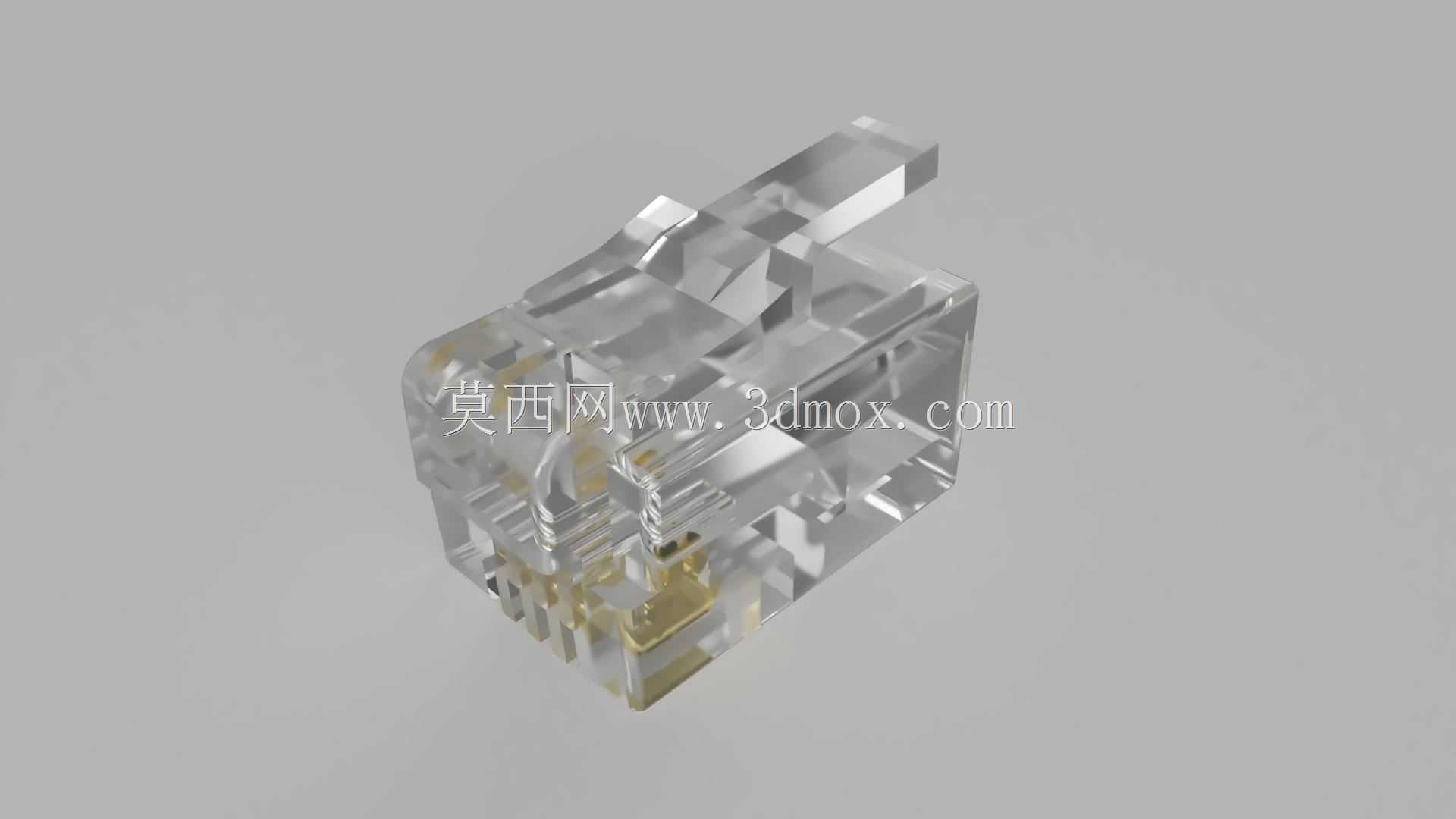

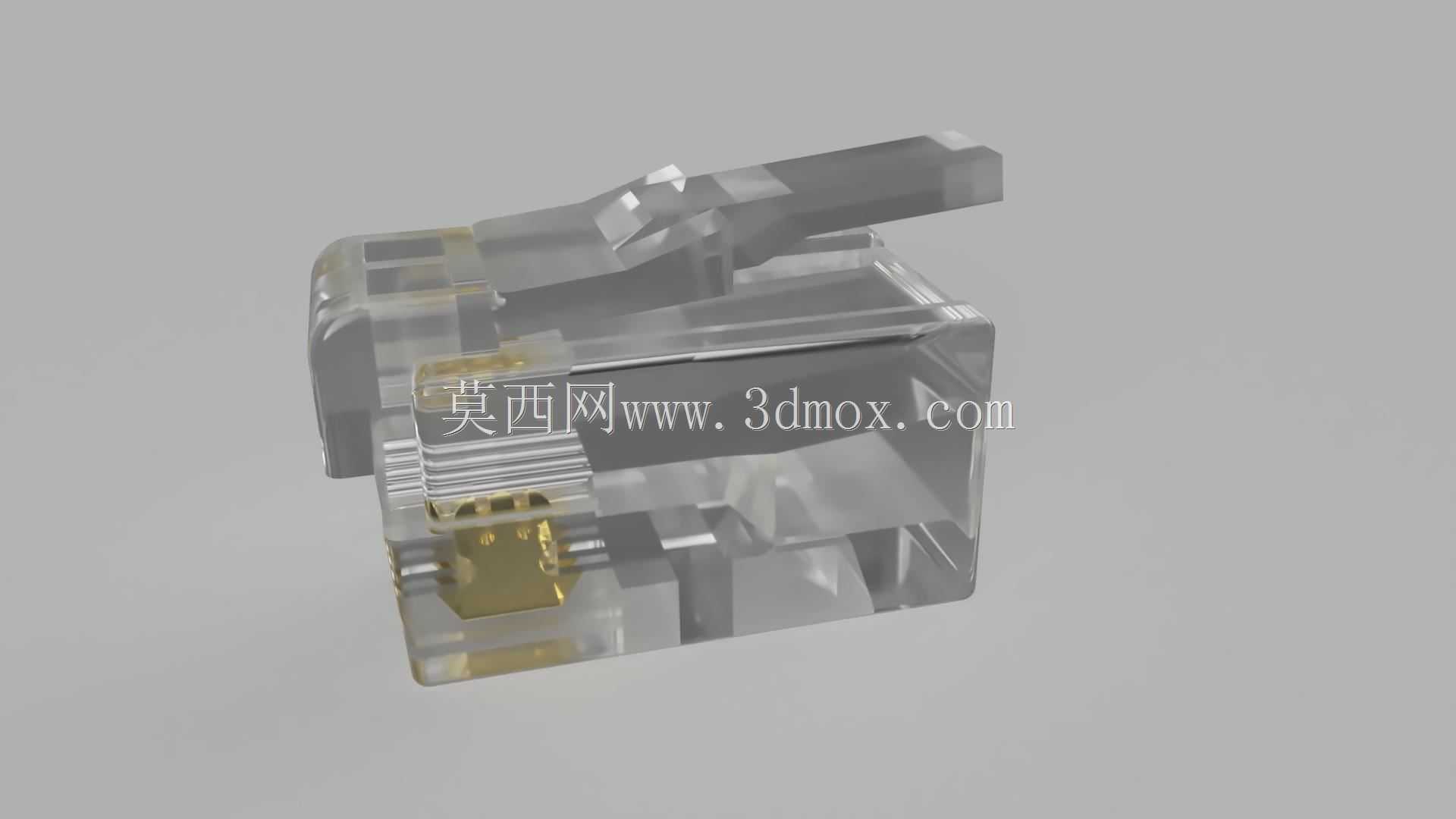

　　整个公头的外壳采用透明PC材质注塑成型，一方面是因为PC材料的韧性足够，多次插拔后不会出现壳体开裂的问题，另一方面透明壳体可以在压接的时候直接观察内部线芯的排布位置，确认四根线芯是否完全顶到接触片的卡槽位置，避免压接后出现线芯错位、虚接的情况。壳体上方的弹性卡扣是整个结构里最容易出现疲劳失效的部分，设计的时候卡扣的悬臂厚度要做合理取值，太薄的话多次按压后会出现塑性变形，导致插合后无法锁止，轻轻拉扯线缆就会从母座里脱出；太厚的话按压力度过大，现场维护插拔的时候手感生硬，甚至会出现卡扣断裂的问题，卡扣末端的防滑凸点要做合适的凸起高度，方便操作人员用指尖按压就能解锁拔出。尾部的线缆进线孔要匹配标准4芯圆线的外径，孔内做一圈微凸的止退环，

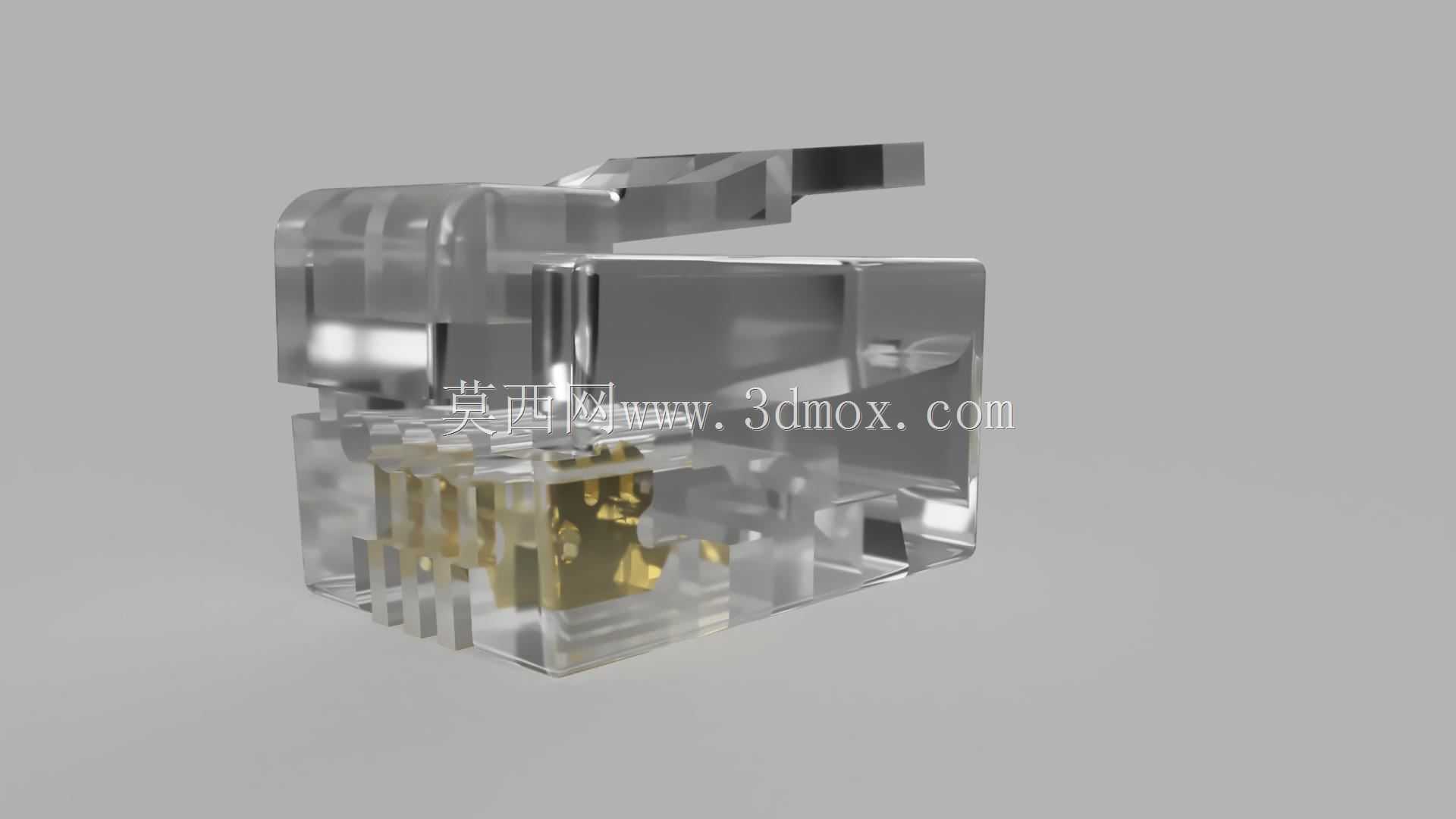

　　压接的时候金属尾夹会卡在止退环位置，把线缆外被牢牢夹紧，就算日常使用中反复拉扯、弯折听筒线，拉力也会作用在外被和尾夹上，不会直接传导到内部的线芯和接触片位置，避免线芯被拉断导致信号中断。接触片采用磷青铜材质镀镍镀金，基底的磷青铜弹性好，多次插拔后能保持足够的接触压力，镀镍层做底层防腐蚀，表层镀金降低接触电阻，保证语音信号传输的时候不会因为接触电阻过大出现杂音、信号衰减的问题。压接的时候，四根线芯不需要剥除绝缘层，接触片上的切角刀口会在压接力的作用下直接刺破线芯的绝缘层，和内部的铜导体紧密接触，省去了剥线的工序，现场施工的时候只需要把线芯剪齐插入公头尾部，用普通的RJ压线钳一次压合就能完成端接，对施工人员的技能要求很低。

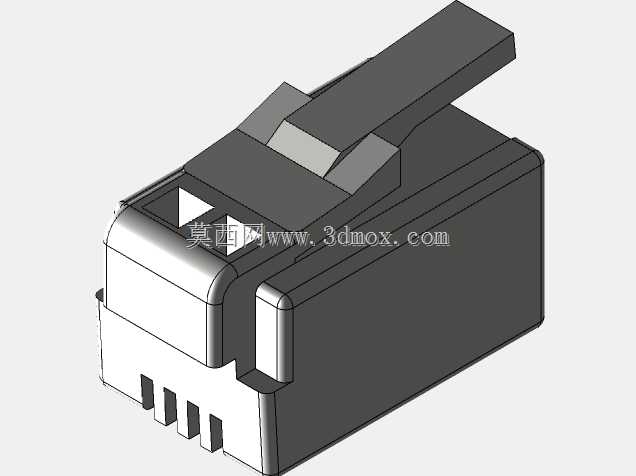

　　在实际的设备适配里，这个公头的安装边界要考虑到设备面板上母座周围的空间，公头尾部的线缆弯折半径不能小于线缆外径的4倍，不然长期弯折会导致线芯断裂，所以设计的时候壳体尾部做了一个小的圆弧过渡，引导线缆自然向下弯折，避免线缆在公头尾部出现直角弯折的应力集中点。很多人容易把这个规格的公头和RJ11、RJ45混淆，RJ9是4P4C的规格，也就是四个位置全部打满接触片，宽度比6P的RJ11更窄，比8P的RJ45窄很多，专门用于手持送受话器这类只需要两路语音信号传输的场景，不需要兼容以太网或者多线电话的连接需求，所以整体结构更紧凑，占用的面板空间更小，适合在小型手持通讯设备上使用。在做三维建模的时候，要把壳体的注塑拔模角度做准确，一般外表面拔模角度取1.5度，内部筋位的拔模角度取0.5度，保证注塑生产的时候能顺利脱模，不会出现粘模导致的壳体缺料、拉伤问题，内部的接触片安装槽的尺寸要和接触片的料带尺寸匹配，方便自动化装配的时候接触片能顺利插入槽位，不会出现卡滞、偏斜的问题。壳体上的定位筋要和母座内部的定位槽对应，插合的时候能起到导向作用，避免公头插反导致接触片被顶弯，就算操作人员盲插也能顺着导向筋顺利插入母座，减少误操作导致的接插件损坏。
