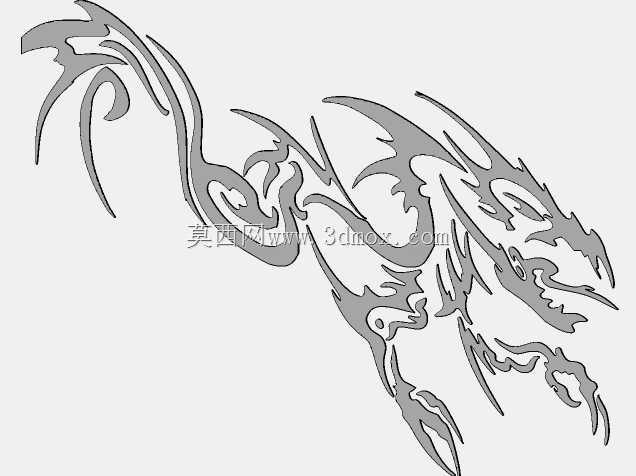

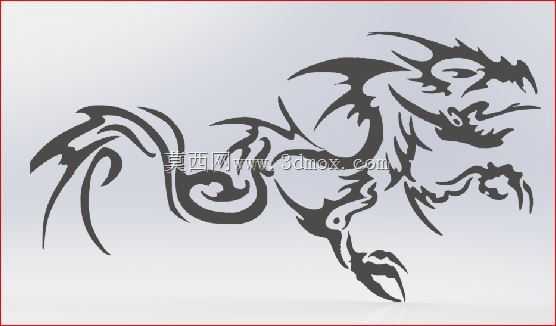

部落风格龙形图腾装饰纹样三维造型

　　这类图腾类装饰造型，在消费电子周边、通讯设备外观定制领域的应用场景十分广泛，比如手机背壳蚀刻纹样、蓝牙耳机充电盒表面激光雕刻图案、通讯终端机身装饰丝印底图，都可以直接调用这类矢量拉伸的三维曲面作为加工母模。做这类造型的时候，最先要考虑的不是线条的繁复程度，而是实际加工的边界约束：如果是用于金属外壳的激光蚀刻，所有线条的最小宽度不能小于0.15mm，否则批量加工时会出现线条断连、蚀刻深度不均的问题；如果是用于软胶保护壳的模内转印，就要提前把尖锐的线条转角做R0.2以上的圆角过渡，避免转印膜在曲面贴合时出现应力集中导致的图案开裂。

　　设计思路上，这个龙形纹样没有采用传统东方龙的具象鳞片、爪牙细节，而是用连续流畅的部落风格尖锐曲线重构轮廓，整体外轮廓的长宽比控制在2.2:1，刚好适配主流6-7英寸手机背壳的中部装饰区域，横向最大尺寸120mm，纵向最大高度55mm，安装边界预留了上下各8mm的避让空间，不会和手机摄像头模组、指纹识别区域产生位置干涉。做三维建模的时候，不能直接把平面矢量图无脑拉伸成实体，要根据应用场景调整曲面的起伏高度：如果是用于蚀刻加工，纹样的凸起高度控制在0.08mm即可，既能保证触摸时有轻微的凹凸触感，又不会因为凸起过高导致外壳放置时出现磨损；如果是用于背光键盘的透光纹样，就要把纹样部分做成0.3mm厚的半透材质区域，背部预留0.5mm的导光槽安装空间，保证光线从背部投射时，线条边缘不会出现明显的光晕溢出现象。

　　从实际用途来看，这类装饰造型除了通讯设备外观装饰，还可以拓展到数码配件的包装纹饰、展会展台的装饰切割构件、个性化定制的数码产品贴膜底图。建模过程中要特别注意线条的闭合性，所有轮廓线必须做到首尾连续无断点，否则导入CAM加工软件时会出现路径生成错误，导致加工出来的纹样出现缺边、多料的问题。做线条曲率调整的时候，要保证相邻曲线的G1连续，不要出现曲率突变的硬拐点，不然无论是激光切割还是CNC铣削，加工到拐点位置时都会因为进给速度的突变出现振纹，影响最终的装饰效果。

　　另外还要考虑不同加工工艺的适配性：如果是用于阳极氧化的遮罩图案，就要把纹样的线条间距控制在0.3mm以上，避免氧化过程中遮罩膜出现翘边导致串色；如果是用于水转印工艺，就要把整体纹样做1.02倍的预变形处理，抵消转印过程中膜片拉伸带来的图案变形量。整个造型的曲面全部采用NURBS曲面构建，没有碎面、重叠面，不管是导出做加工路径，还是导入渲染软件做效果展示，都不会出现破面、法线反转的问题。在做结构校验的时候，要把纹样模型和对应的通讯设备壳体做装配干涉检查，确保纹样的所有凸起部分都在壳体的装饰区域内，不会超出壳体的边缘轮廓，也不会和壳体内部的主板、电池、天线组件产生空间干涉，尤其是靠近天线断点的位置，纹样的金属镀层部分不能跨过天线断点，避免对通讯信号产生屏蔽影响。
