通讯设备内置滑动承载平板结构设计

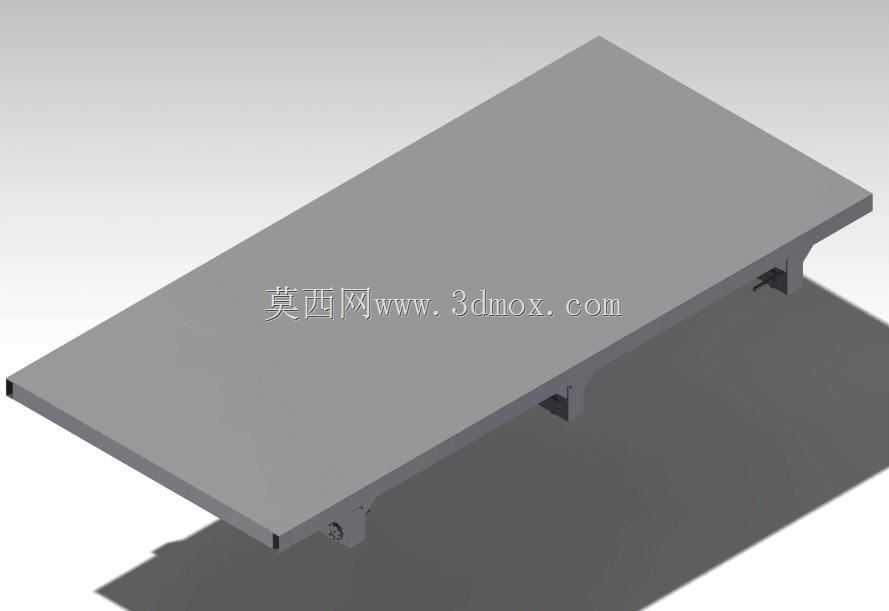

　　这款滑动承载平板结构，主要应用于通讯机柜、嵌入式通讯终端设备的内部功能模块承载场景，日常运维中可实现功能模块的抽拉操作，方便运维人员对设备内部的通讯板卡、接线端子、信号处理单元进行调试、检修与更换，无需完全拆解设备外壳即可完成大部分日常维护作业，能大幅降低通讯站点的运维耗时，尤其适配户外通讯机柜、机房机架式通讯设备的内部布局需求。从结构设计逻辑来看，主体平板采用等厚薄板构型，板面做了平面度公差管控，避免承载模块后出现翘曲变形导致的模块卡滞、接插件对位偏差问题；平板底部设置的三个支撑卡扣结构，分别布置在靠近抽拉操作端的两侧以及平板进深方向的中部位置，抽拉时卡扣可沿设备内部预设的导轨槽滑动，同时限制平板的竖向窜动与横向偏移，

　　保证抽拉过程的平顺性，不会出现卡滞、晃动的情况。平板靠近操作端的侧边设置了定位锁止结构，当平板完全推入设备内部到位后，锁止结构可自动卡入设备机架的定位槽内，避免设备运输、运行过程中受振动影响出现平板滑出、模块移位的问题；需要抽拉时只需轻触锁止拨片即可解锁，操作力度控制在单指可操作的区间，适配运维人员单手操作的实际场景。从安装边界来看，平板的整体宽度适配标准19英寸通讯机柜的内部安装净空，进深尺寸匹配常见的1U、2U机架式设备的内部抽拉行程，平板厚度控制在不占用过多设备内部竖向空间的区间，保证上方预留足够的板卡安装空间、下方预留布线与散热风道空间；支撑卡扣的突出高度经过精准核算，与设备内部导轨槽的深度完全匹配，

　　安装时只需将平板对准导轨槽平稳推入即可完成装配，无需额外的紧固件连接，装配效率较高。板面的承载区域做了均匀的受力加强设计，虽然是薄板结构，但通过底部支撑点的合理排布，可均匀分散承载模块的重量，避免局部应力集中导致的平板变形，静态承载能力可满足常规通讯功能模块的重量要求，长期使用不会出现塑性变形。抽拉行程的限位结构集成在支撑卡扣上，当平板抽拉到最大维护位置时，卡扣上的限位凸台会抵住导轨槽的端部，避免平板完全抽出掉落，尤其适合高空作业、狭小机房空间内的运维操作，无需额外托举平板即可完成检修作业。平板的边缘全部做了钝边处理，没有尖锐毛刺，避免运维操作时划伤手部或者损坏内部线缆；板面未做多余的镂空设计，

　　既可以避免灰尘从镂空处落到下方的布线区域，也能保证承载面的平整度，适配不同尺寸的功能模块安装固定需求，可通过螺栓、扎带等方式将模块固定在平板上，安装孔位可根据实际模块尺寸灵活调整，适配性较强。在实际应用中，这类滑动承载平板也可用于其他需要抽拉维护的电子设备内部，比如工业控制机柜、测试仪器设备的内部载板，核心作用都是通过平顺的滑动结构实现内部模块的便捷维护，同时保证设备正常运行时结构的稳固性，不会因为振动、冲击出现移位问题。设计过程中重点考量了滑动阻力的控制，支撑卡扣与导轨的接触面积做了优化，既不会因为接触面积过小导致压强过大磨损导轨，也不会因为接触面积过大导致滑动阻力过高，抽拉力度控制在合适区间，操作手感平顺无卡顿，长期反复抽拉使用后也不会出现明显的磨损松旷问题。
