2020c直角挤压式铝型材连接构件

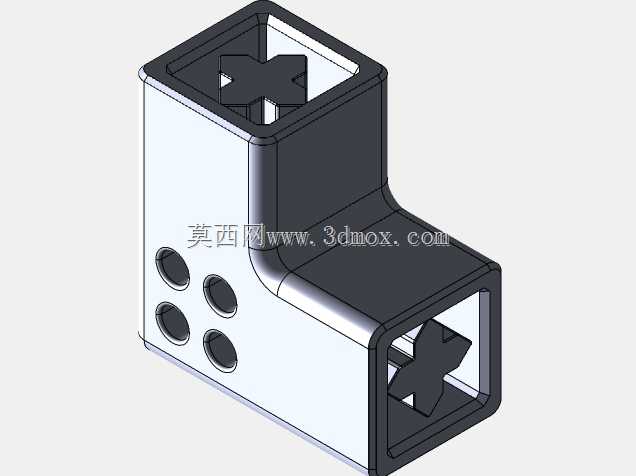

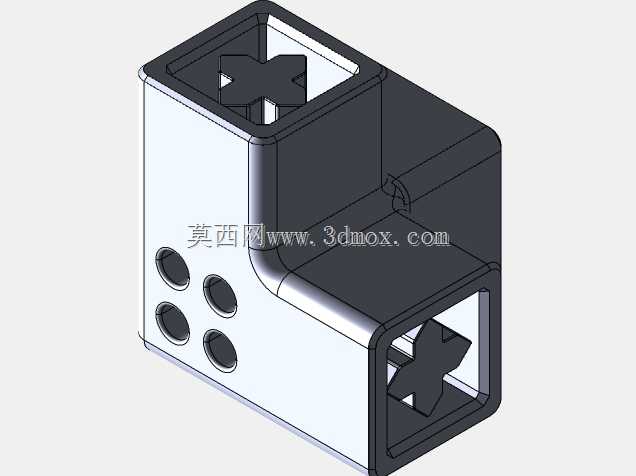

　　在工业铝型材框架搭建场景中，这类直角挤压连接件是替代传统角码、螺栓外置连接的核心紧固构件，主要用于20系列欧标铝型材的90度垂直拼接，常见于自动化设备机架、3D打印机框架、小型工作台护罩、检测工位工装架的型材节点固定。和常规采用螺栓顶丝、外置角码的连接方式不同，这款挤压式连接件采用内藏式安装逻辑，安装完成后连接件完全嵌入铝型材的型腔内部，框架外表面无凸起的紧固件头，既能够提升框架整体的外观整洁度，也能避免外置螺栓剐蹭操作人员衣物、勾挂设备管线的问题，在洁净车间、实验室设备外罩这类对框架表面平整度有要求的场景中适配性更强。从结构设计来看，构件整体采用L型直角布局，两个插接端的截面尺寸完全匹配2020铝型材的内型腔尺寸，

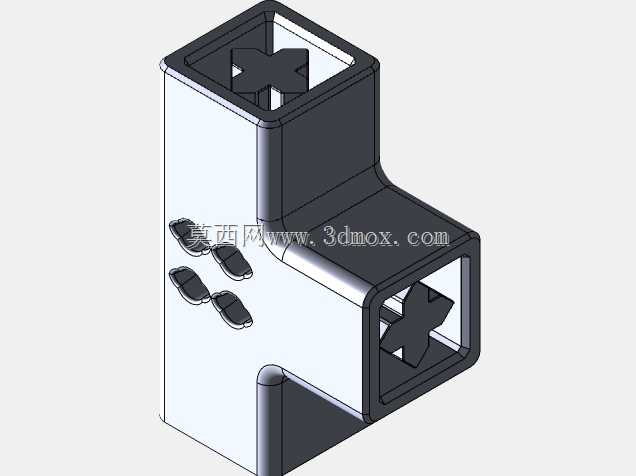

　　端部设置的十字型凸起结构，在插入型材型腔后能够和型材内壁的卡槽形成预定位，避免安装过程中连接件在型腔内发生转动偏移。构件侧壁设置的三处挤压凸点，是整个连接结构的核心受力部位，安装时采用专用挤压工具从型材预设的工艺孔位置施压，让凸点产生塑性变形嵌入铝型材内壁的防滑槽中，不需要额外攻丝、也不需要在型材表面打孔穿装螺栓，仅通过挤压变形产生的抱紧力即可实现两根垂直型材的刚性连接，相比传统角码连接少了4-6个紧固件的安装工序，单节点安装效率能够提升60%以上。考虑到3D打印制作的工艺特性，构件在转角位置做了R3的圆角过渡，既能够避免3D打印过程中转角位置出现应力集中导致的打印翘曲，也能在插入型材型腔时减少棱角对型材内壁的刮擦，降低安装阻力。

　　构件的两个插接端长度均为18mm，插入型材后不会过度占用型腔内部空间，后续如果需要在型材型腔内部穿装传感器线缆、气路软管，也不会被连接件阻挡。连接端的十字凸起高度设计为1.2mm，刚好适配20系列铝型材型腔内部的卡槽深度，插入后不会出现过松晃荡、或者过紧无法插装的问题，即使是没有太多安装经验的现场装配人员，也能快速完成预定位操作。在实际选型使用时需要注意，这类挤压连接件适合静态承重的框架结构，单节点的静态承重能力可以达到80kg，能够满足常规小型设备机架、展示框架的承重需求，但不适合用于有高频振动、冲击载荷的设备框架，比如冲压设备周边的防护架、振动输送机的支架这类场景，还是需要搭配螺栓紧固的连接方式来提升节点抗振性能。

　　安装过程中需要提前在铝型材对应位置加工直径4mm的挤压工艺孔，孔位距离型材端面的距离要和构件上挤压凸点的位置完全对齐，否则挤压时凸点无法准确贴合型材内壁，会导致连接强度不足。如果采用PLA材质3D打印制作，建议打印填充率设置在60%以上，壁厚不低于2.5mm，能够保证挤压过程中构件本身不会出现开裂；如果需要更高的连接强度，可以采用PETG或者ABS材质打印，材料的韧性更好，挤压变形时不容易碎裂，长期使用的抗蠕变性能也更优。和传统的角槽连接件相比，这款挤压式连接件不需要在型材端面加工端槽，只需要钻一个挤压工艺孔即可，对现场加工的精度要求更低，即使是小型加工厂没有专用的型材开槽设备，也能完成框架的组装作业。在框架后期维护拆解时，只需要用手电钻将挤压变形的凸点钻除，就能将两根型材分离，不会损坏型材本身，拆解后的型材还可以重复利用，降低框架改造成本。对于经常需要调整结构的实验室测试架、小批量定制的设备机架来说，这种连接方式的灵活性更高，不需要提前预制大量的连接孔位，现场调整时只需要重新钻孔挤压即可完成节点固定。
