环形结构电弧电抗器三维结构设计

　　在中低压供配电系统、工业变频驱动回路以及大容量整流逆变装置的现场应用里，电弧电抗器是抑制回路浪涌电流、平缓电流变化率、限制故障电弧能量的核心无源器件，这类器件的结构合理性直接决定了整套电气系统的运行稳定性，尤其是在存在频繁启停、负载突变的工况下，电抗器的磁路布局、绕组固定方式、散热间隙设计如果存在缺陷，很容易出现局部过热、绕组松动、绝缘击穿等故障。本次呈现的环形结构电弧电抗器，采用同轴对称的环形磁路布局，完全区别于传统叠片式铁芯的方型结构，磁路全程无断点气隙的连续设计，能有效降低磁阻，减少漏磁对周边控制回路的电磁干扰，这种结构在大电流工况下的磁密分布均匀度相比传统结构提升明显，能避免局部磁饱和导致的电抗值漂移问题。从结构细节来看，

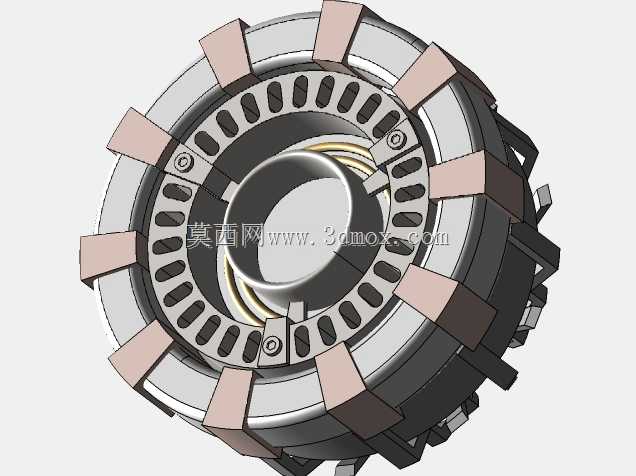

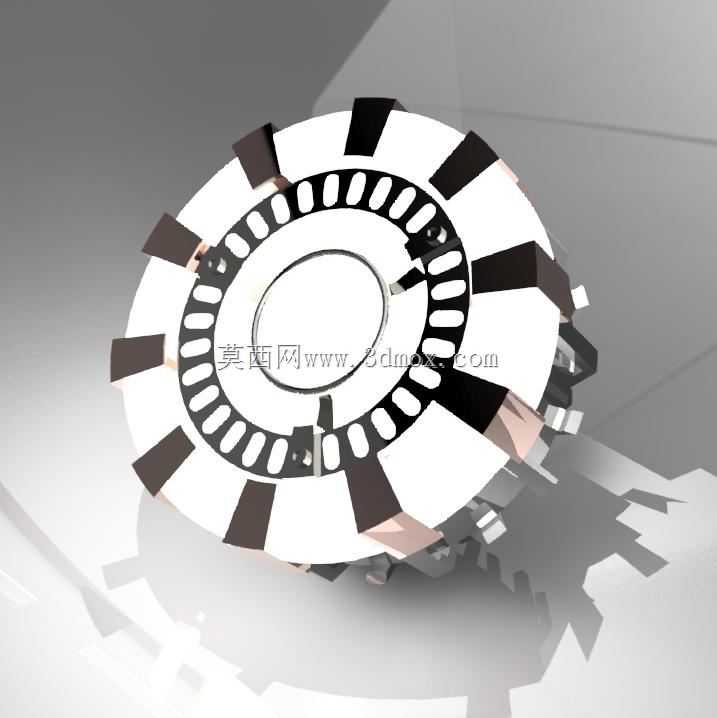

　　该电抗器的外层沿圆周均匀分布12组径向固定压块，压块采用高绝缘强度的耐高温复合材料制作，压块通过内嵌的紧固螺钉与内侧的环形支撑骨架连接，每一组压块对应内侧绕组的一个分段固定位，这种沿圆周等距分布的固定方式，能让绕组在承受短路电流带来的电动力冲击时，受力均匀分散到整个环形骨架上，不会出现局部应力集中导致的绕组形变。内侧的绕组采用分段排布设计，每段绕组之间预留有均匀的通风散热槽道，槽道沿径向贯通，当设备运行时，自然对流的空气可以顺着槽道穿过绕组间隙，带走绕组铜损产生的热量，不需要额外加装强制风冷附件就能满足额定工况下的温升要求，适合安装在密闭式配电柜内部这类通风条件有限的场景。设计过程中首先确定了环形磁芯的内外径比例，

　　将磁芯的有效导磁截面积控制在合理区间，保证额定电流下的磁密工作点落在磁化曲线的线性段，避免过载情况下磁路快速饱和失去限流作用；其次对绕组的排布方式做了优化，将传统的整圈连续绕组分拆为多段独立单元，每段绕组之间设置绝缘隔块，既降低了绕组层间的分布电容，提升了器件的高频阻抗特性，也方便生产过程中的绕组绕制与绝缘处理，降低批量生产的工艺难度。在安装边界的设计上，该电抗器的底部预留有三个沿圆周120度分布的安装支脚，支脚上的安装孔采用长圆孔设计，允许安装时存在±2mm的位置偏差，适配不同厂家的配电柜安装梁孔位，不需要现场重新打孔调整；整体的轴向高度控制在常规低压电抗器的安装尺寸区间内，外径尺寸匹配同容量等级传统方型电抗器的安装占位，

　　用户在做老旧设备的备件替换时，不需要调整柜内的原有安装空间与母排走向，直接替换即可完成升级。从功能特性上看，这种环形结构的电弧电抗器，除了具备常规的限流、平波作用外，因为漏磁量极低，不需要在器件周边额外加装磁屏蔽板，就能避免对柜内相邻布置的电流传感器、控制板卡等敏感元件造成电磁干扰，能有效缩小整套电气柜的内部安装空间占用；绕组与磁芯之间的绝缘层采用多层复合绝缘结构，能承受工频耐压测试下的高压冲击，满足工业电气设备的绝缘等级要求。在实际工程选型应用中，这类环形电弧电抗器特别适合用在交流电弧焊机的输出回路、大容量变频器的输入侧、光伏并网逆变器的交流侧等场景，在这些场景下，回路中的电流变化率高，存在频繁的电弧起停过程，电抗器需要快速响应电流变化，抑制过电压与过电流对功率器件的冲击，该结构的低漏磁、高机械强度特性，刚好匹配这类工况的使用需求。设计时还特意考虑了不同工况下的适配性，外层的固定压块可以根据实际使用的环境温度，更换不同耐温等级的材料，在高温环境下使用时可以替换为陶瓷基复合绝缘材料，在普通常温环境下使用时采用常规的环氧玻璃布材料即可，兼顾成本与可靠性；内侧的绕组固定骨架采用一体式环形结构，相比拼接式骨架的结构强度更高，在运输与安装过程中不容易出现骨架开裂、绕组移位的问题。
