钣金件成套冲压加工模具结构设计

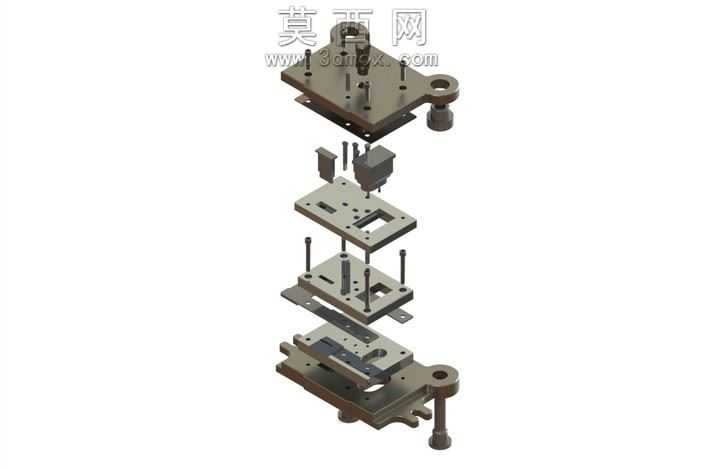

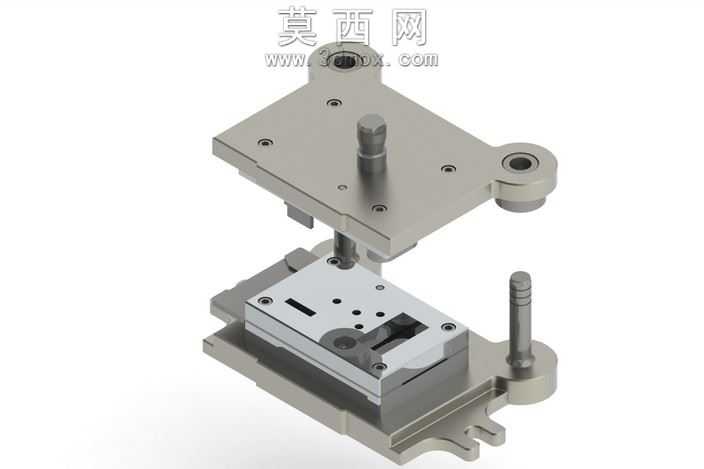

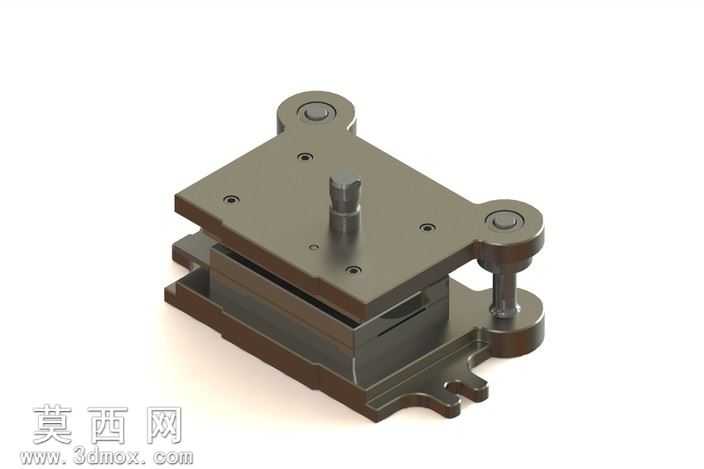

本套钣金件模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循冲压模具的设计规范，对上下模座、导柱导套导向机构、凸模固定组件、凹模镶块、压料卸料结构以及定位销钉、紧固螺丝等标准件均进行了1:1等比例还原，所有配合面均预留了合理的公差间隙，确保模具开合动作顺畅无卡滞。模型渲染阶段采用金属材质真实质感表现，模座部分赋予调质钢材的哑光金属质感，导柱导套等运动部件添加了镀铬层的高光反射效果，刃口部分突出了合金工具钢的坚硬质感，通过光影渲染清晰展现模具各层级的装配关系与结构细节。整体模具采用后侧导柱模架结构，导向精度稳定，适合中小型钣金零件的批量冲压加工，上模座设置的模柄结构可适配常规开式压力机的安装需求，下模座预留的安装槽位可快速固定在机床工作台面。设计过程中重点考虑了钣金件的成型工艺需求，针对零件的折弯、冲裁工位进行了合理排布，卸料板采用弹性卸料结构，可在冲压完成后顺利将工件从凸模上脱出，避免零件变形，定位装置采用导料销与挡料销组合的方式，确保送料步距精准，减少冲压过程中的定位误差。各模板之间采用内六角螺丝紧固、圆柱销定位的连接方式，保证模具长期冲压作业下的结构稳定性，同时兼顾了模具后期维护与易损件更换的便利性，镶块式的凹模设计可在刃口磨损后快速更换，无需整体报废模座，有效降低生产维护成本。模型完整还原了模具的装配层级关系，可清晰查看各零部件的位置与配合状态，能够为钣金冲压模具的结构设计、教学演示以及工艺方案制定提供直观的三维参考。
