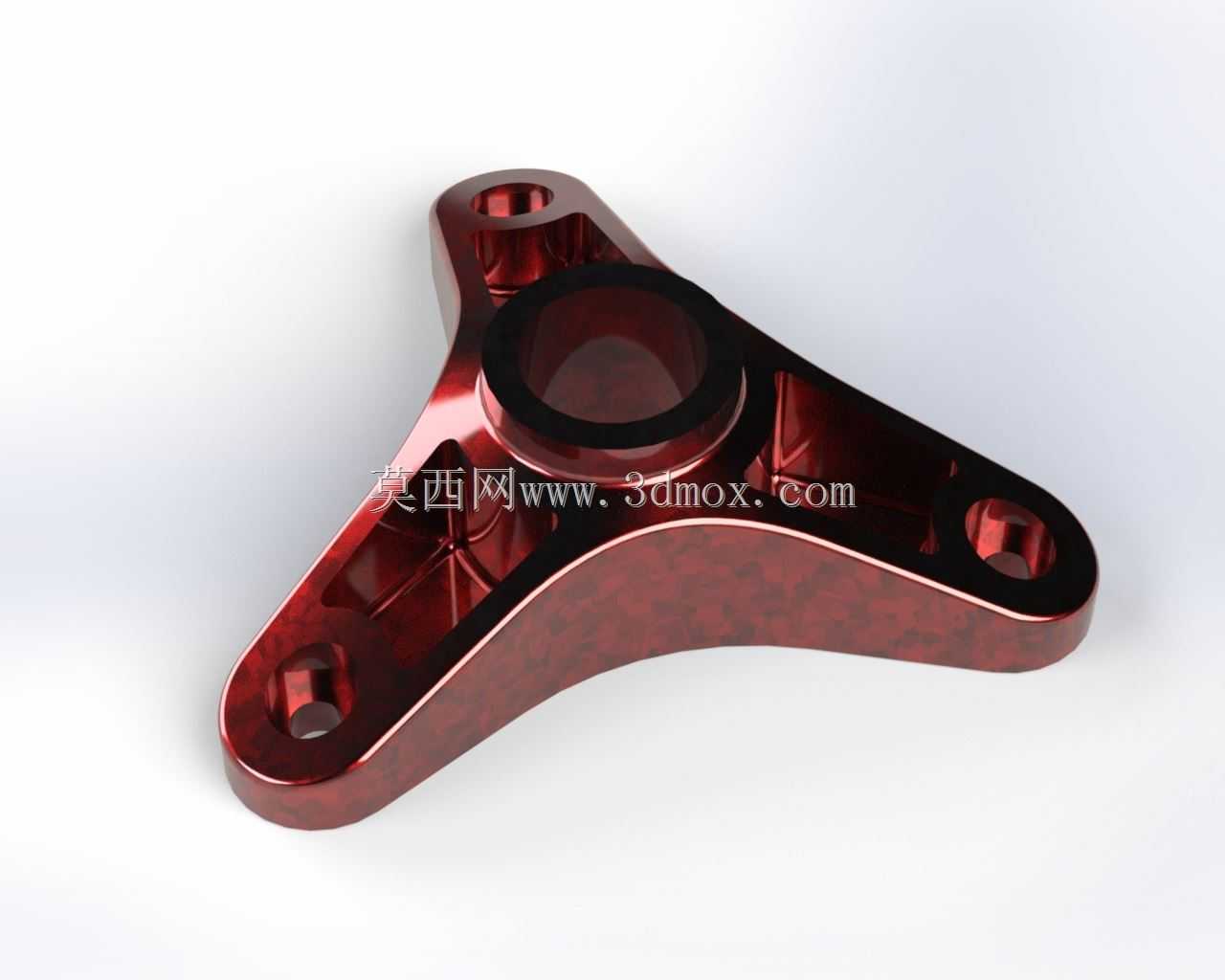

三角星型金属连接支撑座结构设计

　　在各类轻型传动、小型动力输出以及工装夹具的定位场景中，这类三角布局的金属支撑连接座是十分常见的结构件，它的核心作用是实现中心回转部件与外围固定基体的三点式稳定连接，相比两孔或者四孔的安装结构，三角布局的受力分布更均匀，在承受径向偏载的时候不会出现应力过度集中在单侧安装位的问题，尤其适合中心部位需要穿设转轴、轴承衬套或者管路接头的使用场景。从结构设计的逻辑来看，这类零件的中心通孔是核心功能位，设计时首先要匹配被连接件的外径公差，通常孔壁会预留0.02-0.05mm的装配间隙，方便压装衬套或者直接穿装轴类零件，孔位周边做的加厚凸台，是为了提升孔位的轴向承载能力，避免螺栓锁紧或者轴件受力时，孔位边缘出现薄壁变形的问题。

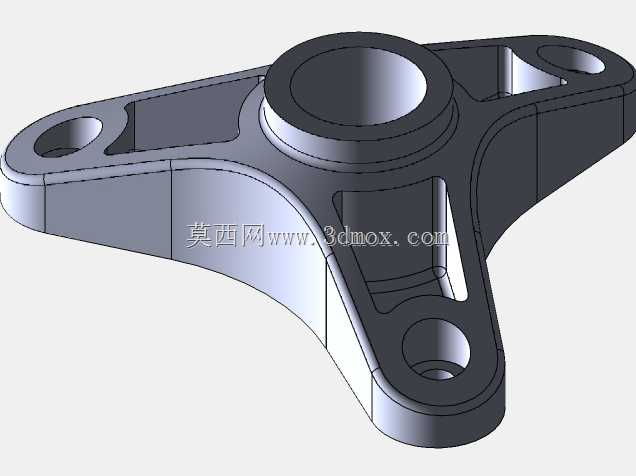

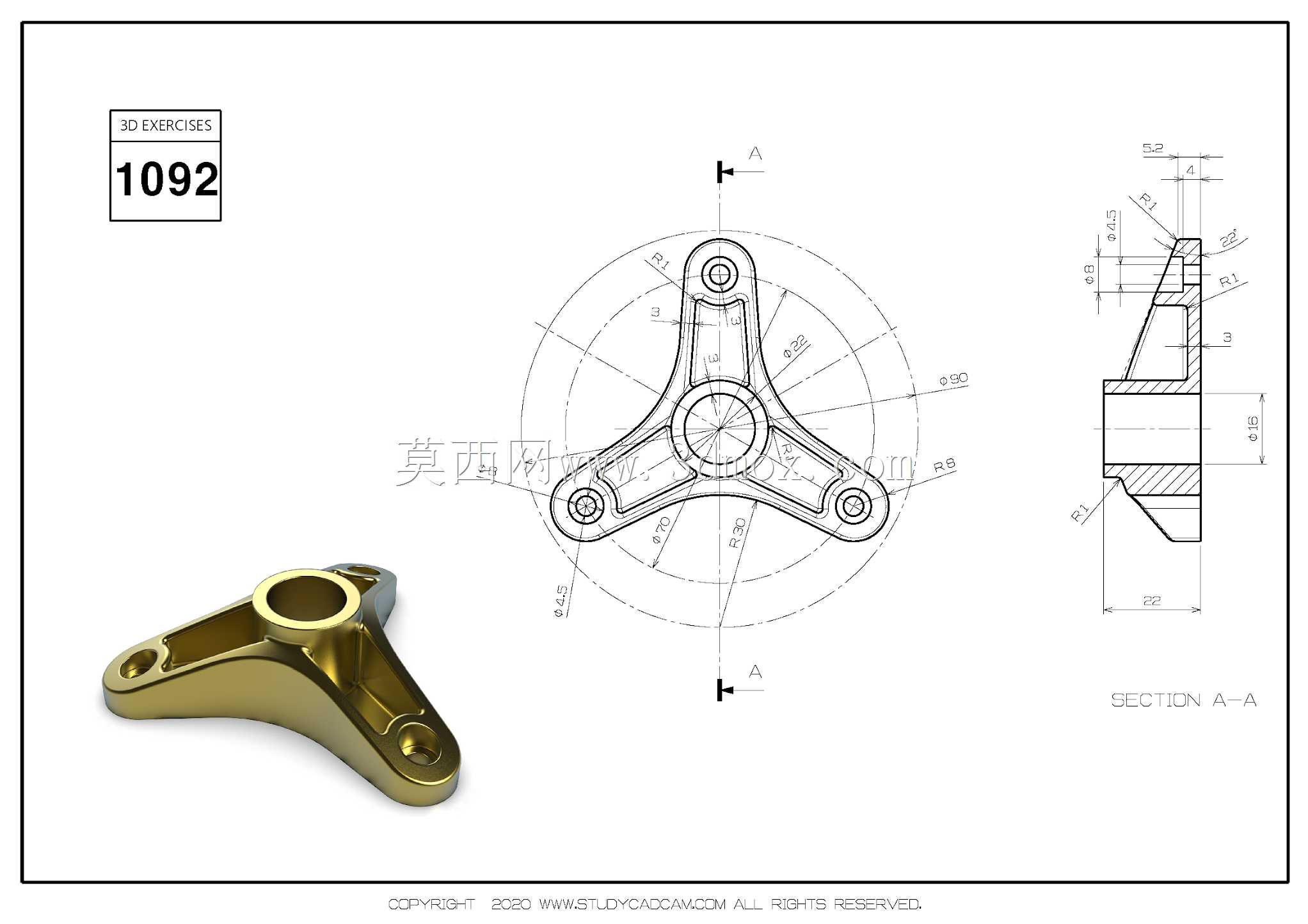

　　三个向外延伸的支臂采用等弧度120°分布，每个支臂末端的沉头安装孔，是用来穿装固定螺栓的，沉头结构可以让螺栓头完全埋入零件表面以下，不会突出平面干涉其他相邻部件的运动轨迹，支臂的截面采用变厚度设计，从中心凸台位置向末端安装位逐渐过渡减薄，既保证了中心受力区域的结构强度，又能尽可能降低零件的整体重量，减少不必要的材料消耗。零件表面的加强筋结构沿着支臂的受力方向布置，从中心凸台外壁一直延伸到末端安装孔的周边，筋条的高度控制在支臂厚度的1/2左右，既可以提升支臂的抗弯折能力，又不会因为筋条过高导致零件在压铸或者铣削加工时出现脱模困难、刀具震颤的问题。从安装边界的角度考虑，这类零件的三个安装孔的中心距需要严格匹配基体上的预装螺孔位置，

　　公差通常控制在±0.1mm以内，避免安装时出现孔位错位无法穿装螺栓的问题，零件的整体厚度要适配安装空间的轴向间隙，尤其是中心孔两端的端面需要保证足够的平面度，装配后才能和被连接件的端面完全贴合，不会出现装配倾斜导致轴件运转卡滞的问题。在实际应用中，这类支撑座可以用在小型电机的端盖辅助支撑、气动旋转接头的固定座、工装夹具的回转定位座、甚至是小型无人机的旋翼桨座连接位置，不同使用场景下可以根据载荷大小调整支臂的厚度和安装孔的孔径，比如承受较大冲击载荷的场景，可以将支臂的壁厚增加1.5-2mm，安装孔改用带衬套的铰制孔结构，提升连接的抗剪切能力；如果是对重量敏感的轻量化场景，可以在支臂的非受力区域开设减重槽，

　　在保证结构强度的前提下进一步降低零件自重。设计这类零件的时候，还要充分考虑加工工艺的可行性，如果采用压铸工艺生产，所有的转角位置都要做R0.5-R2mm的圆角过渡，避免压铸时出现应力开裂，同时减少后续去毛刺的工作量；如果采用整块铝坯或者钢坯铣削加工，要注意刀具的走刀路径，支臂底部的圆弧过渡面要采用等高铣削的方式加工，保证曲面的顺滑度，避免出现刀纹影响零件的外观和装配精度。另外，三个支臂的平面度需要统一管控，装配面的平面度公差要控制在0.03mm以内，否则锁紧螺栓后零件会出现翘曲变形，导致中心孔的同轴度超差，直接影响内部穿装的轴件回转精度。在表面处理方面，这类金属零件通常会做阳极氧化或者喷塑处理，既提升表面的耐腐蚀能力，也能获得不同的外观质感，处理时要注意保护中心孔和安装孔的配合面，避免涂层厚度影响装配尺寸精度。
