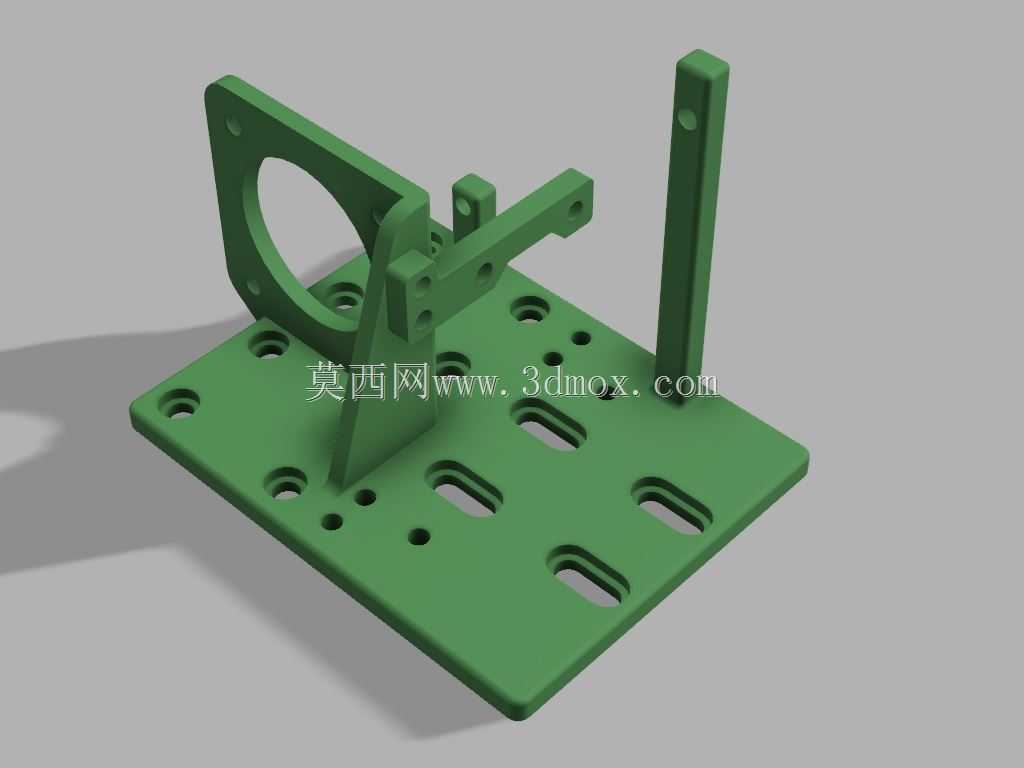

A8机型E3Dv6泰坦直驱X轴安装托架

　　这款X轴托架是针对桌面级FDM3D打印机改装直驱挤出系统设计的专用安装结构件，核心适配A8机型的X轴运动滑台安装位，可兼容E3Dv6克隆版热端与泰坦克隆版挤出机的直驱传动布局，解决原有远程送料结构存在的送料响应滞后、柔性耗材送料阻力大、回料精度不足的实际使用痛点。从安装边界来看，托架底板完全匹配原机X轴滑台的安装孔位布局，底板上预留的多组沉头安装孔与长圆形调节腰孔，既可以保证托架与原有滑台的定位精度，也预留了前后方向的微调余量，方便安装时调整热端与打印平台的平行度，避免出现热端倾斜导致的打印首层附着力不均、模型侧面层纹错位的问题。托架左侧的环形安装位是热端的固定结构，环形内孔尺寸完全匹配E3Dv6热端的标准外径，

　　安装时热端从环形结构下方穿入后通过侧面的顶丝孔锁紧，可保证热端轴线与打印平台保持垂直，避免出丝方向偏移。环形结构上方延伸出的悬臂结构是泰坦挤出机的安装位，安装面的孔位完全对应泰坦挤出机的底部固定孔距，挤出机安装后输出轴与热端进料口处于同一直线，送料路径长度被压缩到最短，可大幅降低TPU、TPE这类柔性耗材在送料过程中出现的弯折、堵料概率，同时直驱布局下的回料动作响应速度更快，可有效减少打印过程中的拉丝、溢料缺陷。托架右侧的立式立柱是BLTouch自动调平传感器的安装位，立柱上预留的上下调节长槽可以根据热端的实际伸出长度调整传感器的安装高度，保证传感器触发时探针的触发位置处于有效行程范围内，调平数据采集准确，

　　避免出现探针触底失效或者触发距离过远导致的调平失败问题。在冷却风道的设计上，这款托架将零件冷却风扇的安装位集成在热端固定环的内侧臂位置，区别于常见的外置风扇支架结构，内置的安装位可以让风扇出风口更贴近热端喷嘴位置，冷却气流直接吹向刚挤出的耗材丝，针对PLA这类需要快速冷却的耗材，可大幅提升悬垂结构、小角度斜面的打印质量，减少打印件的翘边、层间剥离问题，同时内置的风扇位不会额外增加X轴运动端的外廓尺寸，不会压缩打印机原有的打印幅面，也能避免打印过程中风扇支架与打印件、机身结构发生运动干涉。从结构强度设计来看，托架整体采用一体化的加强筋布局，热端固定环与底板之间、挤出机悬臂与热端环之间、传感器立柱与底板之间都设置了三角加强筋结构，

　　在3D打印制作时即使采用PLA耗材打印，也能承受挤出机、热端、风扇的整体重量，X轴高速往复运动时不会出现支架抖动、悬臂下沉的问题，可保证打印过程中喷嘴位置稳定，提升打印件的尺寸精度。安装过程中不需要对原有打印机的X轴滑台进行额外打孔、切割改装，直接替换原有X轴的热端安装板即可完成直驱系统的升级，所有安装孔位都做了沉头设计，螺丝锁紧后不会突出安装面，避免运动过程中螺丝刮碰打印机的其他结构。
