实验室小型不锈钢进料式铣削加工设备

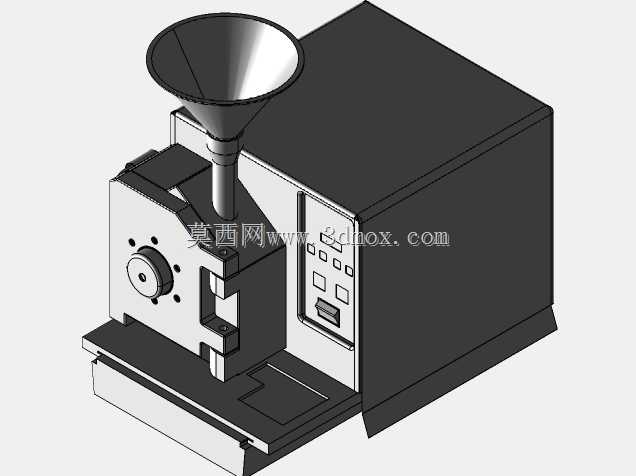

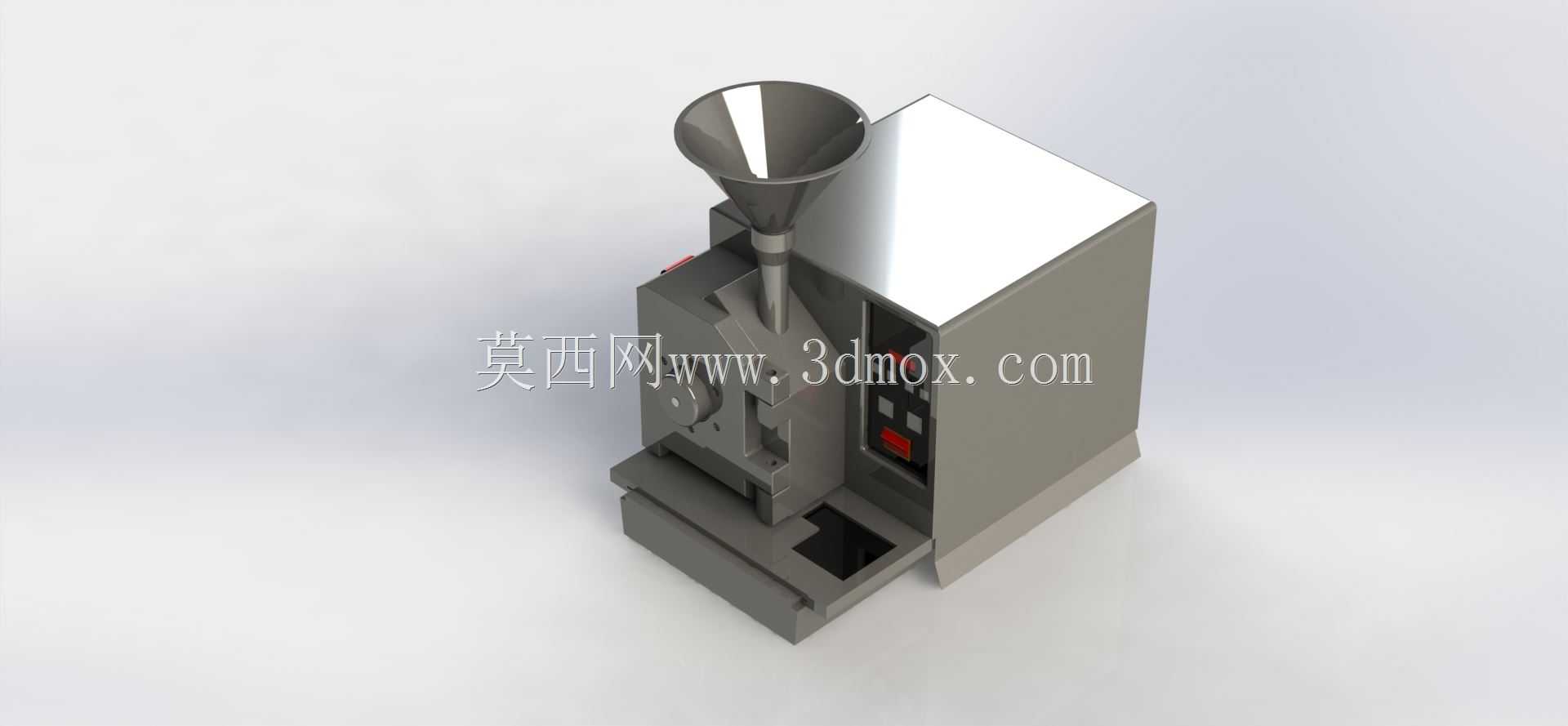

　　这款小型铣削设备的三维结构完整还原了实验室级物料铣削加工装备的全部细节，从整体布局来看，设备采用一体化不锈钢机身设计，主体箱体采用折弯焊接成型结构，所有外露边角均做了R3圆角钝化处理，既满足实验室场景下的清洁要求，也避免操作过程中尖锐边角带来的磕碰风险。设备顶部设置的锥形进料斗采用大倾角锥面设计，锥面角度设置为62度，能够保证颗粒状、小块状待加工物料依靠自重顺畅滑入铣削腔体，不会出现物料架桥、卡滞的问题，进料斗顶部配置的快拆式压盖可以在加工过程中封闭进料口，避免高速铣削过程中物料飞溅，同时压盖与料斗的配合面设置了硅胶密封圈，能够减少加工过程中粉尘溢出。

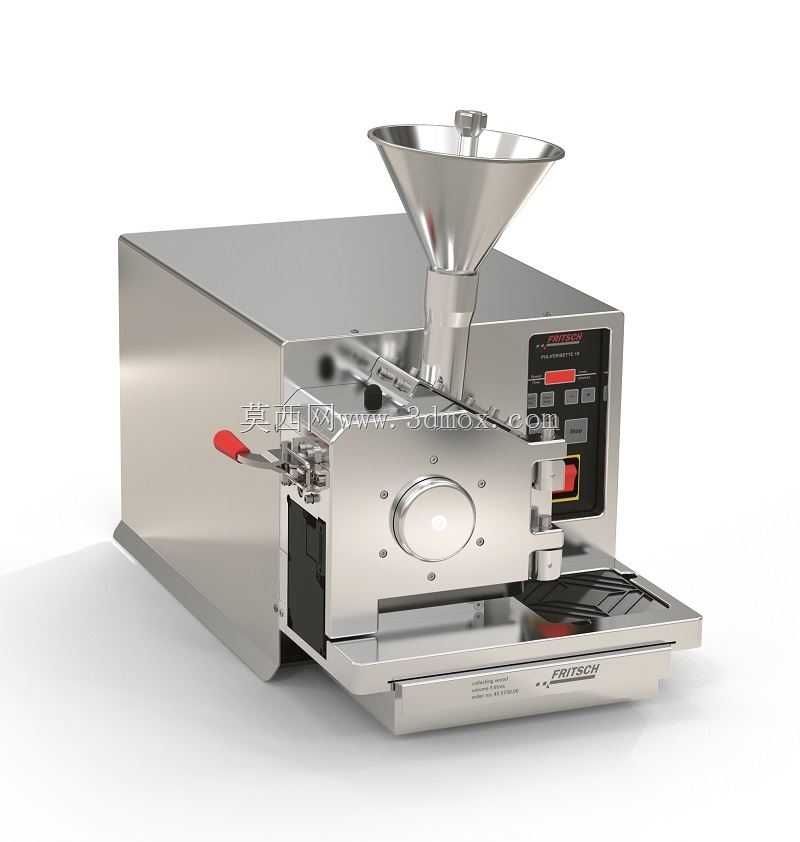

　　从功能布局来看，设备的铣削腔体设置在机身前部，腔体正面设置了快开式检修门，通过侧面的红色手柄锁紧结构实现快速启闭，手柄的操作力矩经过匹配设计，操作人员无需额外工具即可完成腔体开启，方便日常清理腔体内部残留物料、更换铣削刀具或者调整铣削间隙。腔体正面的圆形观察视口采用高透钢化玻璃材质，通过圆周分布的6颗M4内六角螺丝压紧固定，视口与腔体的密封面设置了耐溶剂橡胶垫，既可以在设备运行过程中直观观察内部物料的铣削状态，也能保证腔体的密封性，避免细粉泄漏。

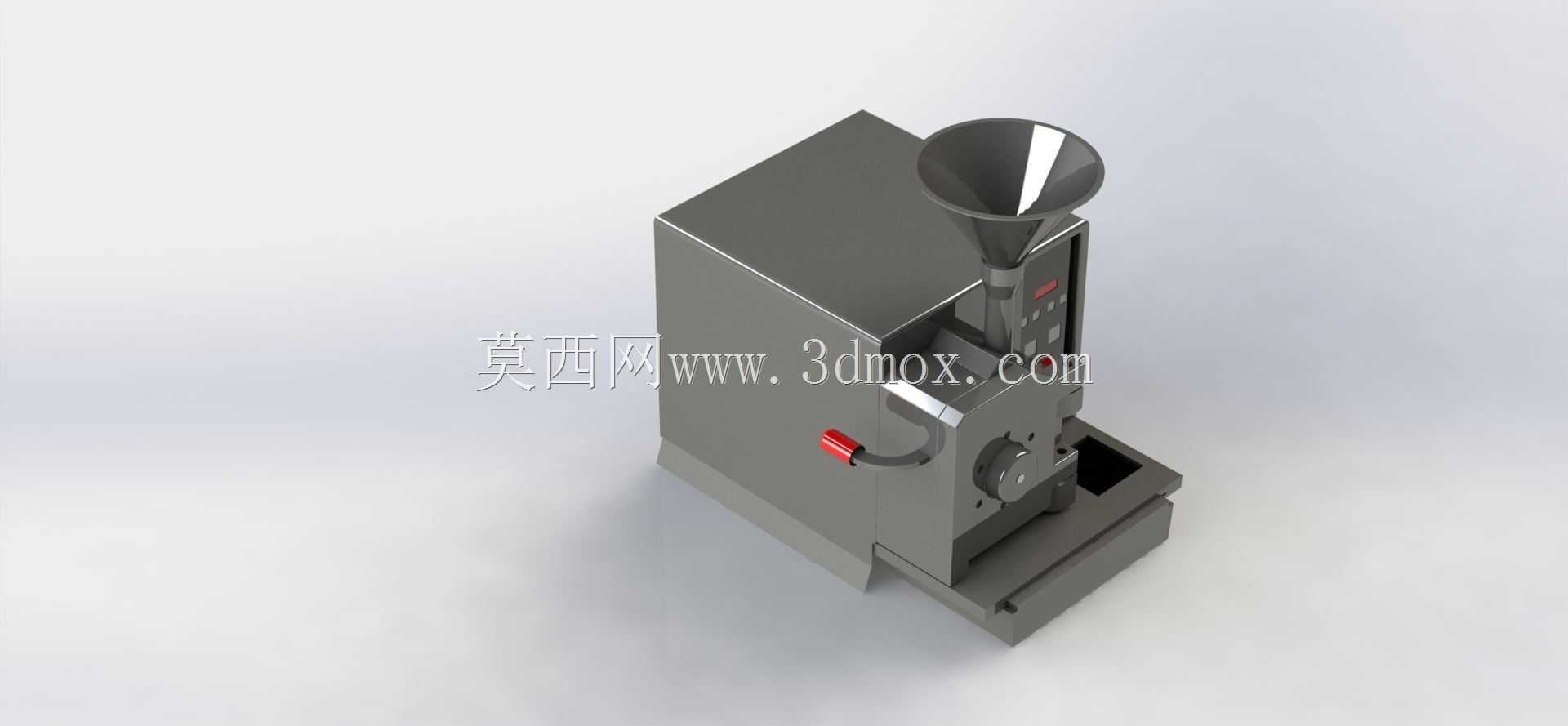

　　设备的控制区域集成在机身右侧的面板区域，面板上设置了数显显示屏、功能按键、急停按钮以及电源开关，所有控制元件的布局符合人机工程学要求，操作高度距离设备放置台面180mm，操作人员站立操作时无需过度弯腰或者抬手即可完成所有参数设置与启停操作。机身前部的出料区域设置了倾斜式导料槽，导料槽的倾斜角度为15度，铣削完成的物料经过腔体底部的筛网过滤后，会顺着导料槽滑落到提前放置在出料口下方的接料容器中，导料槽表面做了镜面抛光处理，粗糙度达到Ra0.8，能够减少细粉附着，降低物料残留。

　　从安装边界来看，设备整体的占地面积较小，机身主体的长宽尺寸为420mm*360mm，包含进料斗在内的整体高度为520mm，底部四个支撑脚采用可调式橡胶减震脚，调节行程为15mm，可以适应不太平整的实验台台面，同时能够吸收设备运行过程中产生的振动，降低运行噪音，设备放置时只需要在台面上预留出左右各100mm、后部150mm的操作与散热空间即可，不需要额外的地脚固定，适合放置在标准实验台面上使用。

　　在设计思路上，这款设备优先考虑了实验室场景下的小批量物料处理需求，整体铣削功率配置为1.5kW，能够满足硬度在莫氏3度以下的脆性物料的铣削粉碎需求，单次处理物料量可以在50g到500g之间灵活调整，铣削转子的转速可以通过控制面板进行无级调节，调节范围为1000rpm到6000rpm，针对不同粒径要求的物料，可以更换不同孔径的底部筛网，筛网孔径覆盖0.2mm到3mm区间，能够实现出料粒度的灵活控制。设备的所有与物料接触的部件均采用304不锈钢材质，满足食品、医药、化工等不同行业实验室的物料加工卫生要求，部件之间的连接尽量采用快拆结构，不需要复杂工具即可完成全部接触部件的拆卸，方便进行清洗、灭菌操作，避免不同物料加工之间的交叉污染。

　　从实际应用场景来看，这类小型铣削设备多用于高校材料实验室、企业研发中心的小批量样品制备环节，比如中药材的粉碎制样、硬质谷物的 milling 处理、化工原料的小批量细化、矿物样品的研磨制备等场景，相比大型工业铣削设备，这款设备的物料残留量极低，每次加工后清理完成的残留量小于1g，非常适合珍贵小批量样品的加工处理，不会造成样品的过多损耗。设备的传动结构采用内置式皮带传动，传动部件全部封闭在机身箱体内部，外部没有外露的传动部件，操作安全性更高，同时箱体内部设置了独立的散热风道，能够在设备长时间连续运行时带走电机与控制元件产生的热量，保证设备可以连续稳定运行2小时以上不会出现过热保护停机的问题。
