家用紧凑型质子概念MPV外观结构设计

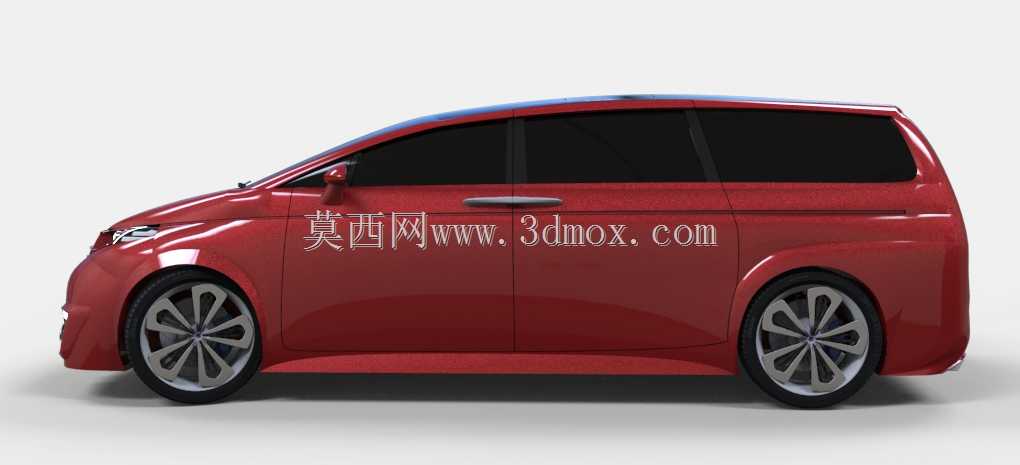

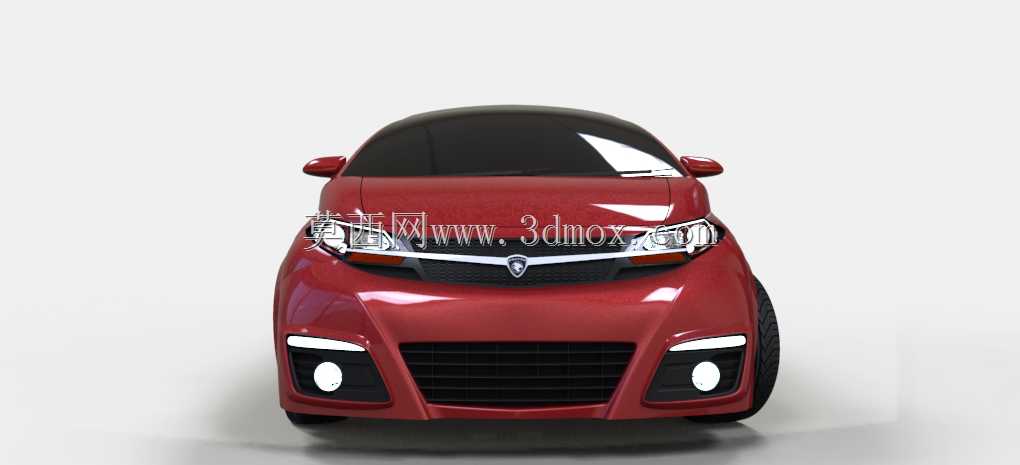

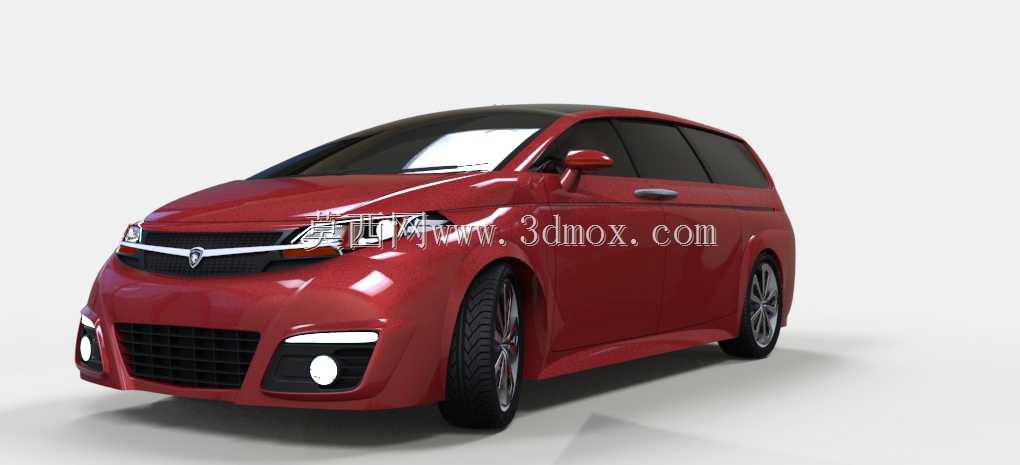

　　本次呈现的家用紧凑型MPV外观结构方案，核心瞄准城市多人口家庭日常通勤、近郊短途出行的使用场景，在常规家用MPV的空间基础上做了紧凑化适配，规避传统MPV车身过长带来的城市窄路会车、老旧小区停车难的痛点。从设计思路上看，整车前脸采用分层式灯组布局，上部为贯穿式日间行车灯带，下部主照明单元集成在保险杠两侧，同时在保险杠最下方设置了辅助转向照明灯，可在车辆低速过弯时自动点亮，补足弯道内侧的照明盲区，适配城市社区内无路灯路段的通行需求。前保险杠下部预留了毫米波雷达的安装位，安装边界尺寸控制在120mm*80mm的矩形区域内，周边做了内凹3mm的沉台设计，可避免日常行驶中飞石直接撞击雷达表面，同时不额外增加整车前悬长度。车身侧面采用短前悬、

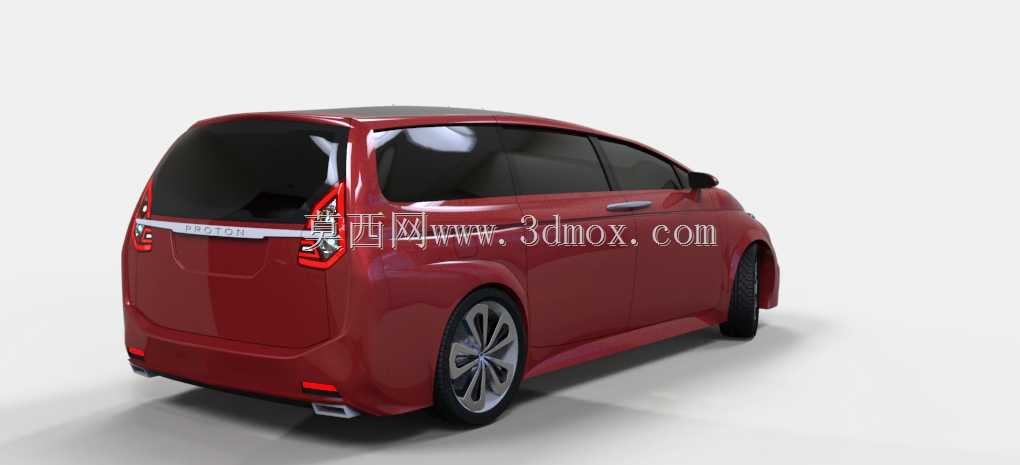

　　长轴距的布局逻辑，整车长度控制在4.6米级别，轴距达到2.75米，在有限的车身尺寸下最大化拓展车内乘坐空间，车门下部设置了内凹式筋线，既可以降低侧风对高速行驶稳定性的影响，也能在轻微刮蹭时减少车门钣金的直接损伤，轮拱位置做了小幅外扩设计，可兼容16寸到18寸不同规格的轮毂安装，轮拱与轮胎之间的预留间隙控制在35mm到55mm区间，适配不同载重状态下的悬架行程，避免颠簸路面轮胎与轮拱发生干涉。车尾部分采用倾斜式后风挡设计，可降低高速行驶时的尾部涡流，减少风阻带来的能耗损失，后尾灯组采用横向布局，安装位置距离车尾侧面边缘控制在80mm以内，可在车辆侧向停放时让侧方来车清晰识别车辆宽度，后保险杠下部预留了后泊车雷达、

　　倒车影像摄像头的安装点位，摄像头安装位做了上翘5度的角度设计，可减少雨天泥水附着在镜头表面的概率。整车外观的分缝设计均遵循量产车的工艺要求，车门与侧围的分缝间隙控制在3.5mm，前后保险杠与车身的分缝间隙控制在4mm，所有外露的安装卡扣点位均做了隐藏式设计，避免外观面出现明显的装配断点。在实际使用场景的适配中，整车的接近角设计为18度，离去角设计为22度，可轻松应对小区出入口的减速带、近郊非铺装路面的缓坡，不会出现前后保险杠托底的情况。外后视镜安装在车门板位置而非A柱三角窗处，可减少A柱位置的视野盲区，后视镜外壳采用流线型设计，可降低高速行驶时的风噪，后视镜镜片的调节角度覆盖横向25度、纵向18度的范围，

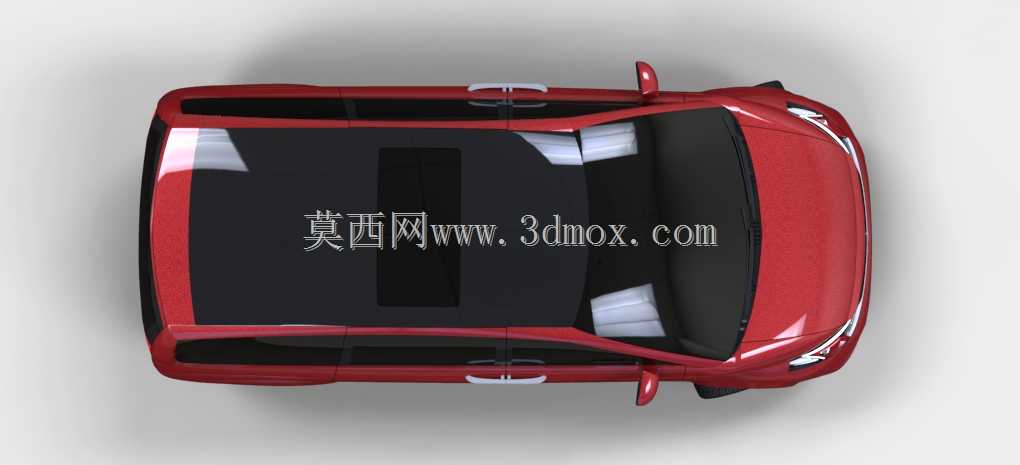

　　适配不同身高驾驶员的视野需求。车顶部分预留了行李架的安装接口，接口位置的车身钣金做了局部加强，可承载最大75kg的顶部载荷，满足用户长途出行时搭载车顶行李箱、户外装备的需求。前风挡的倾斜角度设计为28度，可在保证前方视野的同时，减少阳光直射仪表台的面积，降低夏季车内的升温速度，风挡玻璃的安装边界采用整体式胶条密封，可减少高速行驶时的风噪传入车内。整车的外观曲面均做了连续曲率过渡，没有突兀的棱角设计，既可以降低整车风阻系数，也能在日常洗车、擦拭时减少边角藏污纳垢的情况，车身侧面的腰线从前翼子板一直延伸至尾灯位置，在视觉上拉长整车的观感，同时腰线的凸起高度控制在2mm以内，不会增加额外的钣金冲压难度。保险杠下部的进气格栅采用主动闭合式设计预留位，可根据发动机的工作温度自动调整格栅开合角度，冷启动时快速提升发动机工作温度，高速行驶时闭合格栅降低风阻。在安装边界的考量上，所有外饰件的安装点均设置在车身钣金的加强筋位置，避免长期使用后出现外饰件松动、异响的问题，前后保险杠的安装卡扣间距控制在150mm以内，可保证保险杠与车身的贴合度，减少高速行驶时的震动异响。
