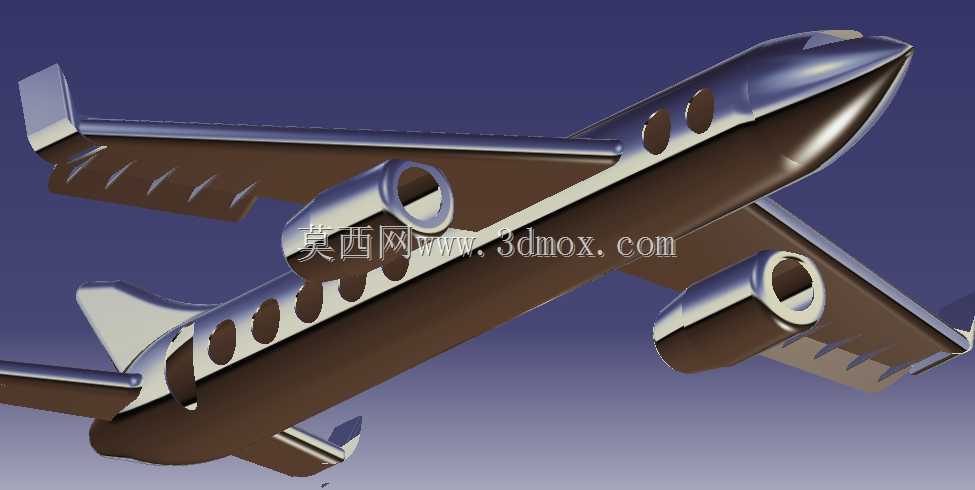

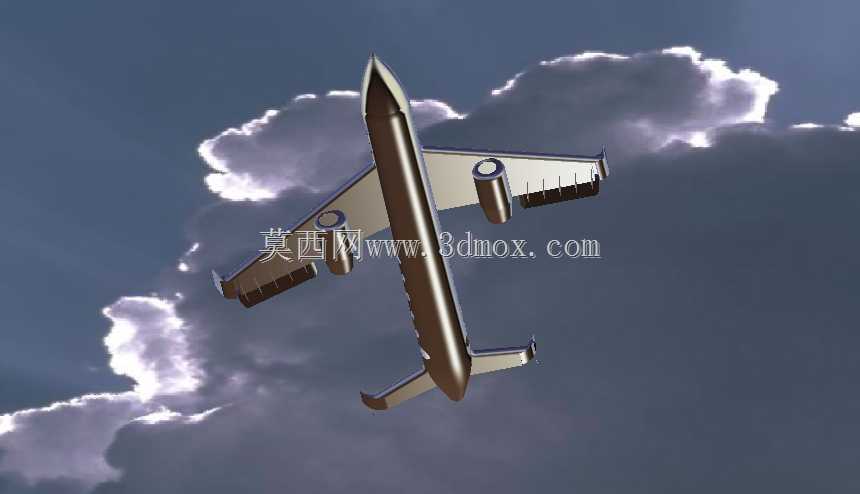

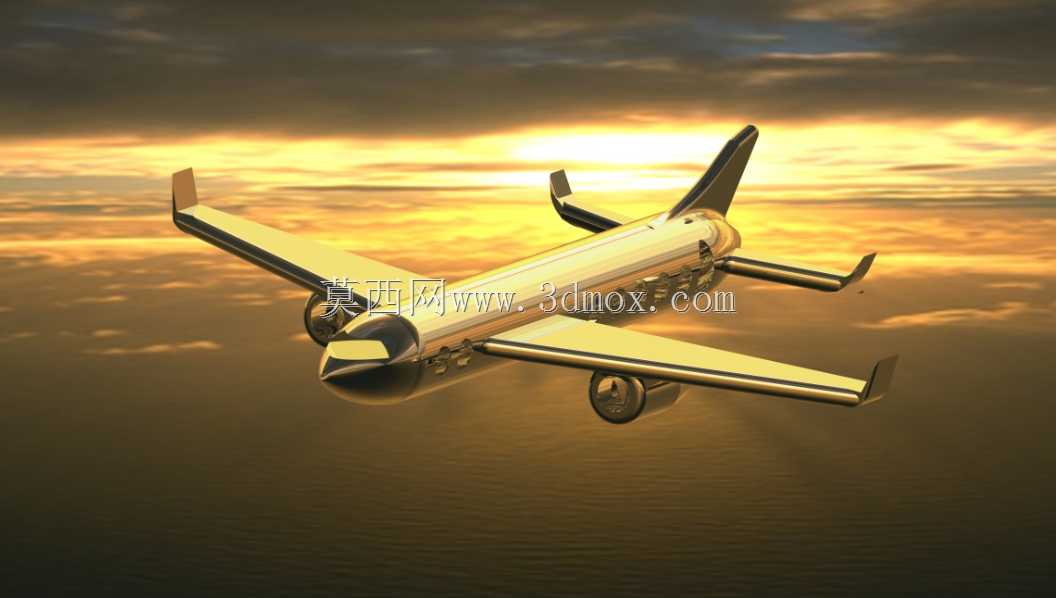

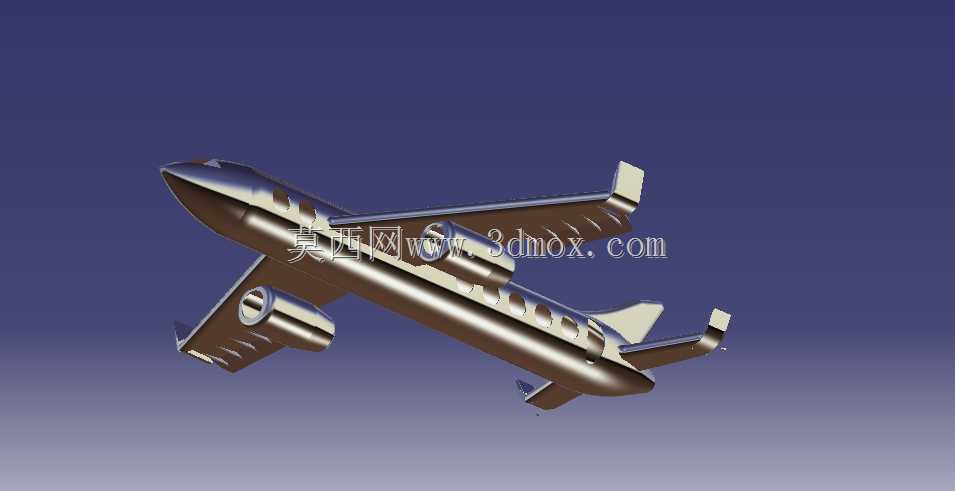

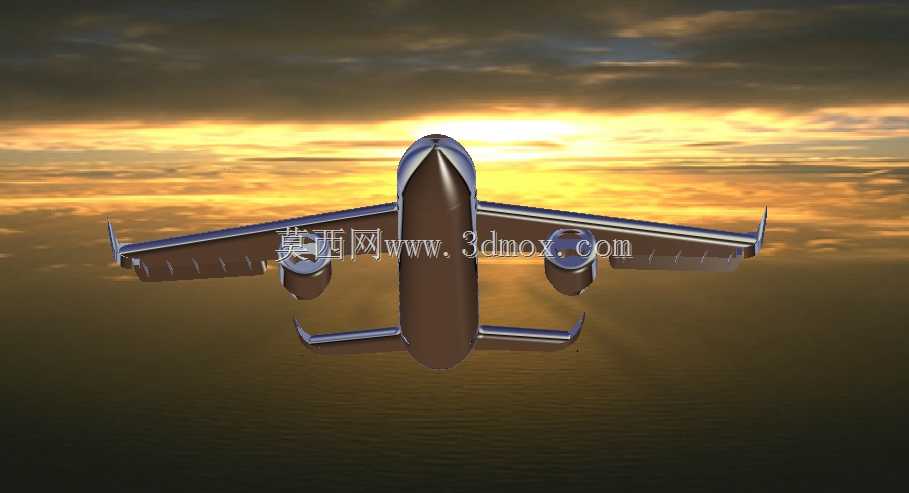

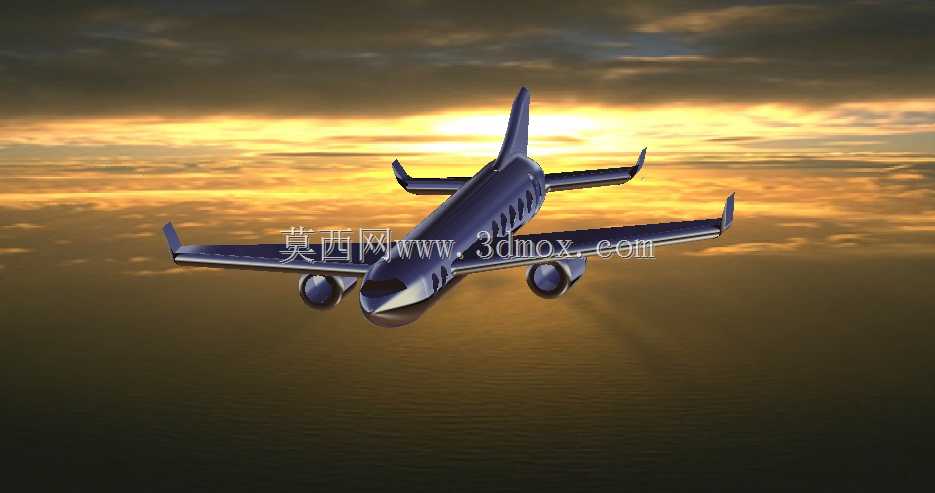

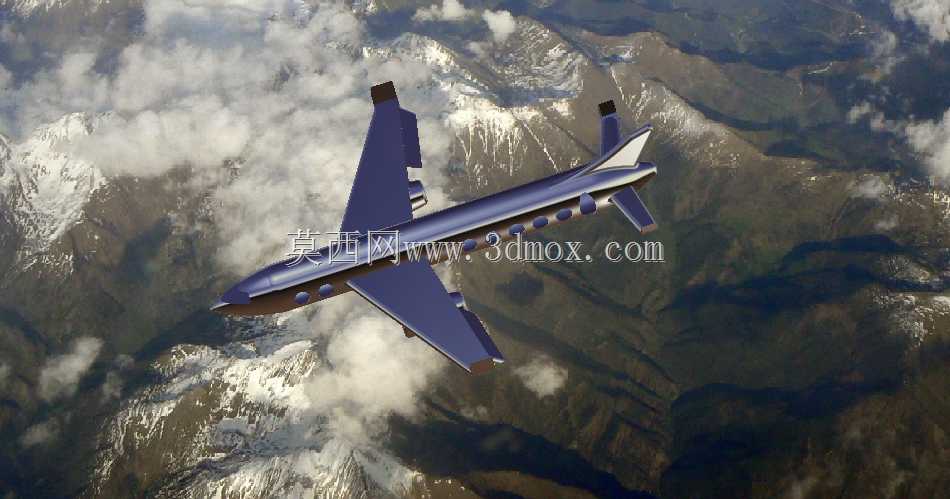

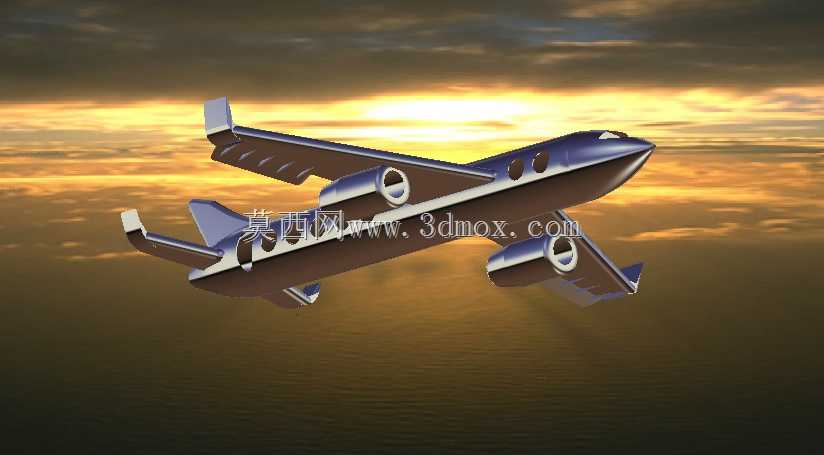

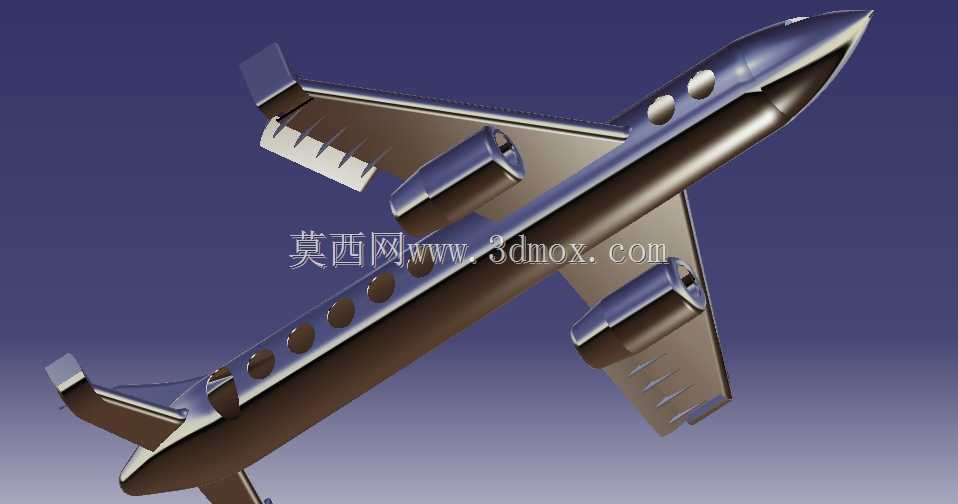

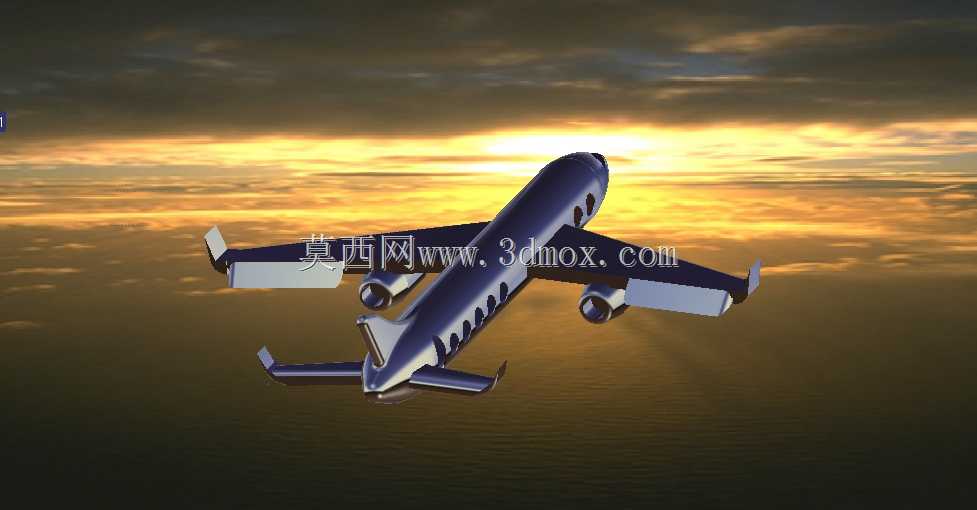

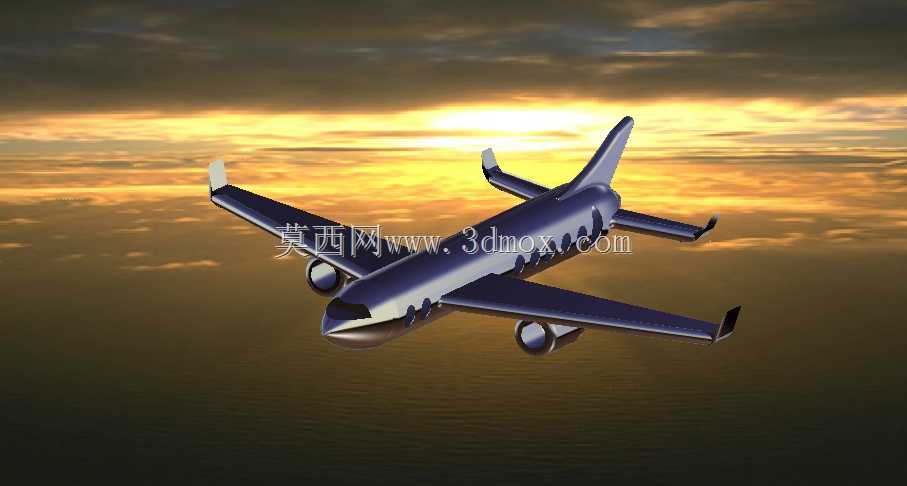

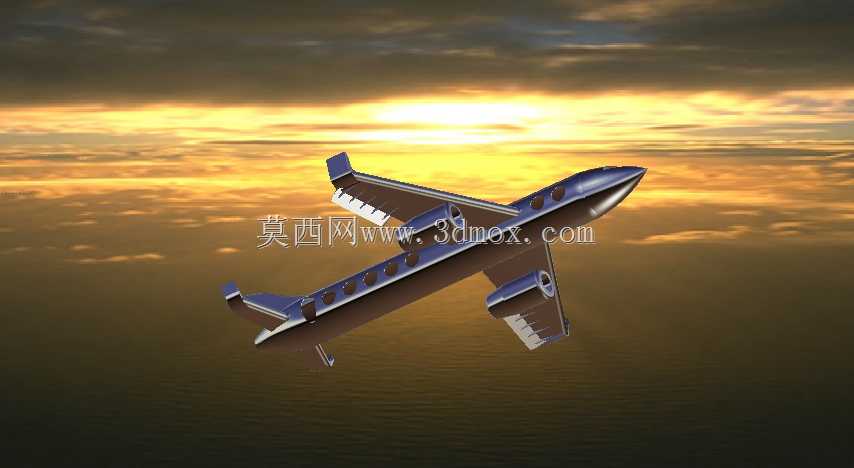

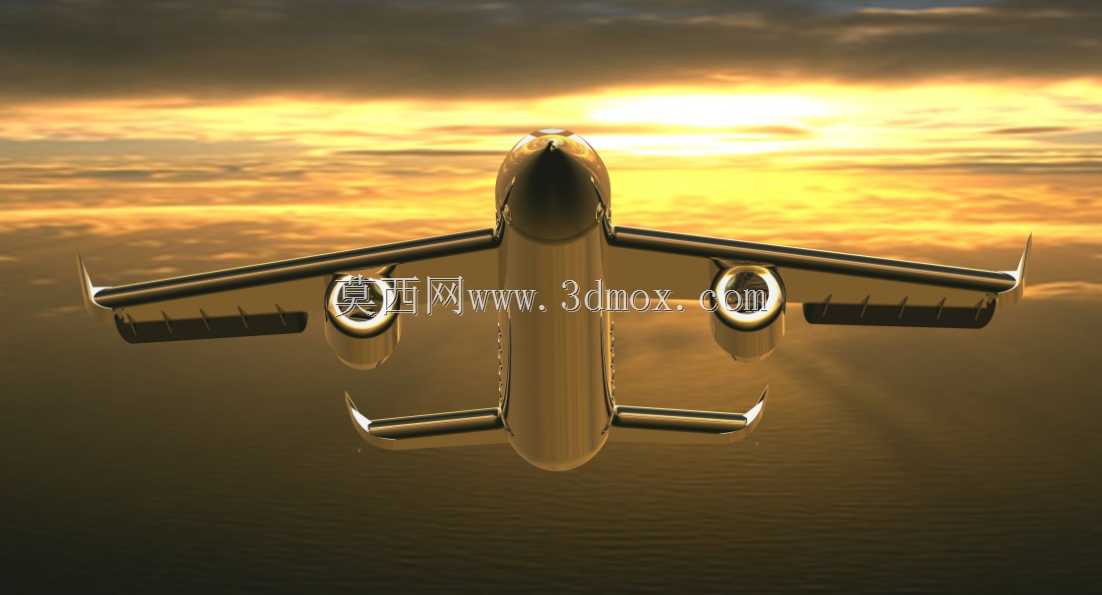

全细节民用运输飞机结构设计方案

　　在民用航空运输装备的结构设计环节，全细节整机模型的搭建是验证气动布局、校核结构强度、梳理装配逻辑的核心基础，这套覆盖全零件的飞机结构设计成果，可直接用于航空类专业教学演示、新型号方案初期论证、结构装配工艺预演等多个场景。从实际用途来看，这类覆盖全零件的整机模型，能够帮助结构设计人员快速梳理大部件对接的干涉问题，在方案阶段就规避机身与机翼对接面、发动机吊挂区域、起落架收放舱位的尺寸冲突，不需要等到实体样机阶段再反复修改开模方案，能大幅压缩航空装备研发初期的迭代周期。

　　设计思路上，整套模型严格遵循常规民用运输机的气动布局逻辑，采用上单翼搭配翼下吊挂发动机的布局形式，机头部位按照流线型曲面做连续过渡，保证巡航阶段的气动效率，同时预留了驾驶舱风挡、雷达罩的安装边界，曲面曲率连续偏差控制在工程允许范围内，不会出现曲面褶皱导致的气动阻力激增问题。机身主体采用等直段加头尾收缩段的结构形式，等直段的截面尺寸按照宽体货舱的装载需求设定，能够满足标准航空集装箱、集装板的装载空间要求，机身蒙皮的分块逻辑按照实际装配工艺划分，每一块蒙皮的连接边都预留了铆接工位的操作空间，不会出现虚拟模型中常见的装配干涉问题。

　　机翼部分的设计兼顾了气动效率与结构强度，机翼后缘设置了完整的襟翼、副翼结构，缝翼的收放轨迹在模型中做了完整的运动空间预留，能够直接用于襟翼收放机构的运动仿真验证；翼下的发动机吊挂结构按照实际承载需求设计，吊挂与机翼的连接接头位置做了局部加强的结构示意，发动机短舱的外形按照大涵道比涡扇发动机的实际轮廓建模，短舱与机翼之间的间隙满足巡航状态下的形变避让要求，不会出现飞行过程中短舱与机翼结构碰磨的风险。尾翼部分采用常规的平尾加垂尾布局，垂尾的高度满足航向稳定性的设计要求，平尾的安装位置避开发动机尾流的直接影响区域，同时预留了升降舵、方向舵的转动空间，能够直接用于操纵系统的走线与机构布置验证。

　　从安装边界来看，整机的起落架舱位完全匹配前三点式起落架的收放需求，前起落架舱位于机头下方的等直段前端，主起落架舱位于机翼根部与机身连接的翼盒区域，收放过程中不会与周边的管路、结构件产生干涉；机身各处的检修口盖位置都按照实际维护需求预留了开口空间，地勤人员的操作空间在模型中做了对应匹配，不会出现维护时无法触及内部部件的问题。整套模型的所有零件都做了独立的结构拆分，大到机身壁板、机翼翼盒，小到紧固件安装位、管路固定卡箍都有对应的结构体现，能够直接用于生成装配工艺流程图，指导一线装配人员梳理零件对接顺序，也能用于航空类院校的飞行器结构课程教学，让学员直观理解民用运输机的整机结构组成与各部件的功能逻辑。在气动仿真环节，这套完整的外形模型可以直接导入流体仿真软件，计算巡航状态下的整机升阻比、表面压力分布，不需要再花费大量时间修补曲面、补全缺失的结构细节；在结构强度校核环节，拆分后的零件模型可以直接赋予对应的材料属性，模拟起降、巡航、机动等不同工况下的结构应力分布，提前识别应力集中的薄弱区域，在方案阶段就完成结构优化调整。
