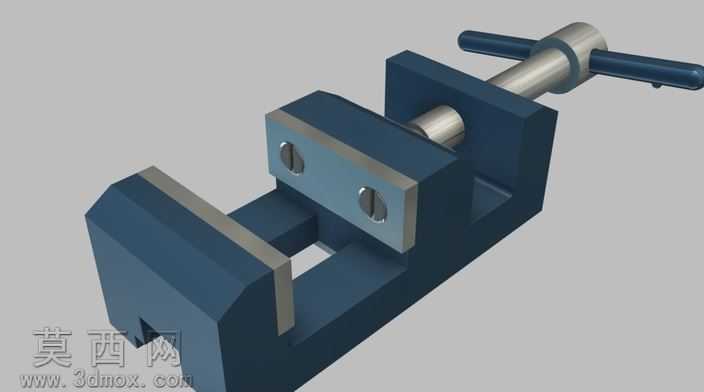

机用平口老虎钳高精度三维结构设计

本作品为机用老虎钳的高精度三维参数化建模成果，建模过程严格遵循机械加工类夹持工具的实际生产制造标准，完整还原了实体老虎钳的全部装配结构与功能细节。建模阶段以真实虎钳的测绘尺寸为基准，采用自底向上的装配建模逻辑，首先完成各个独立零件的特征构建：针对固定钳身主体，通过拉伸、切除、倒角等基础特征完成一体式基体的造型，精准还原钳身的导轨槽、丝杠安装孔、固定钳口安装位的结构尺寸，保证基体的结构强度符合实际使用的力学要求；针对活动钳身部分，重点构建与固定钳身导轨配合的滑动接触面，预留合理的装配间隙，还原活动钳身沿导轨平稳滑动的运动逻辑；针对传动丝杠构件，通过螺旋扫描特征完成梯形传动螺纹的精准建模，还原丝杠与活动钳身内部螺母块的配合传动结构，同时构建丝杠端部的T型转动手柄结构，还原手柄与丝杠的过盈配合装配关系；针对钳口板零件，单独构建表面的交叉防滑齿纹特征，还原钳口板通过沉头螺钉与钳身固定的装配结构，同时区分钳口板的淬火硬质合金材质与钳身的铸铁材质差异。材质与渲染阶段，针对不同零件匹配对应的物理材质：固定钳身与活动钳身赋予球墨铸铁材质，调整表面粗糙度参数还原铸铁件亚光磨砂的金属质感，做轻微的使用痕迹做旧处理提升真实感；丝杠与手柄杆赋予调质中碳钢材质，还原金属表面经过机加工后的细腻金属光泽，对丝杠螺纹面做轻微的反光处理突出螺纹结构细节；钳口板赋予高硬度合金工具钢材质，适当提高材质硬度对应的反光参数，突出钳口淬火后的坚硬质感；防滑齿纹部分做细微的纹理凹凸处理，还原齿纹的防滑功能特征。整体装配阶段严格按照实际装配顺序完成零件配合约束，添加丝杠转动带动活动钳身开合的运动仿真约束，可直观演示老虎钳通过旋转手柄实现钳口开合、夹持工件的完整工作过程，所有配合间隙均参考实际工业产品的装配公差设置，不存在结构干涉问题，可直接用于装配教学、工装设计参考、五金产品展示等场景，完整还原了传统机用老虎钳的结构原理与外观特征。
