标准传动滚子链条链接头结构设计

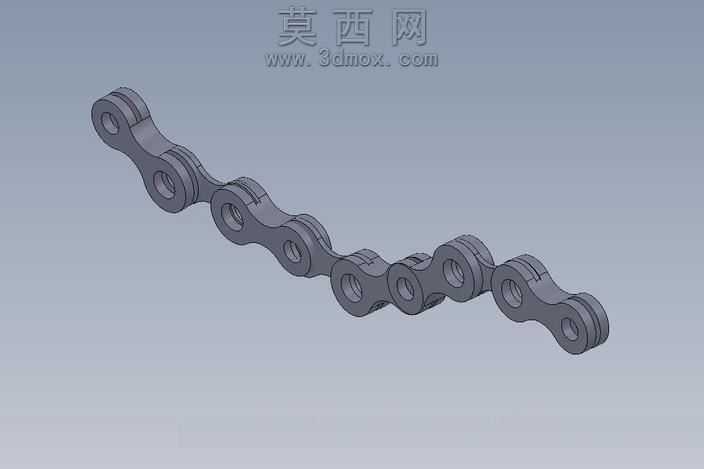

本作品为传动用滚子链条的链接头三维结构设计，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械传动链条的通用设计规范，完整还原了外链板、内链板、销轴、套筒、滚子的装配关系，各零件间的配合间隙符合链传动的实际装配公差要求。建模阶段首先通过草图绘制链板的轮廓曲线，对链板两端的销轴孔、连接圆弧进行尺寸约束，采用拉伸凸台命令生成链板实体，对链板边缘进行倒角处理消除应力集中隐患；销轴与套筒部分采用回转类特征建模，保证圆柱面的同轴度公差，滚子与套筒之间预留合理的转动间隙，还原链条工作时滚子可灵活转动的结构特性。渲染阶段采用哑光金属材质模拟链条常用的合金钢材质质感，调整环境光与漫反射参数，清晰呈现各零件的轮廓边界与装配层次，通过等轴测视角展示多节链节串联后的整体形态，直观呈现链条铰接处可灵活弯折的结构特点。设计过程中重点考量链接头的可拆卸特性，外链板与销轴的配合采用过渡配合设计，既保证装配后连接的可靠性，又可借助专用工具完成拆装，满足链条拼接、长度调整、破损更换的实际使用需求；链板的厚度、销轴直径、链节距等核心参数均参照标准滚子链的尺寸规范设定，可直接适配对应规格的传动链条，结构设计兼顾了传动强度与拆装便利性，还原了工业链条链接头的真实结构与功能特性，可用于链传动结构演示、装配教学、非标设备传动机构选型参考等场景。
