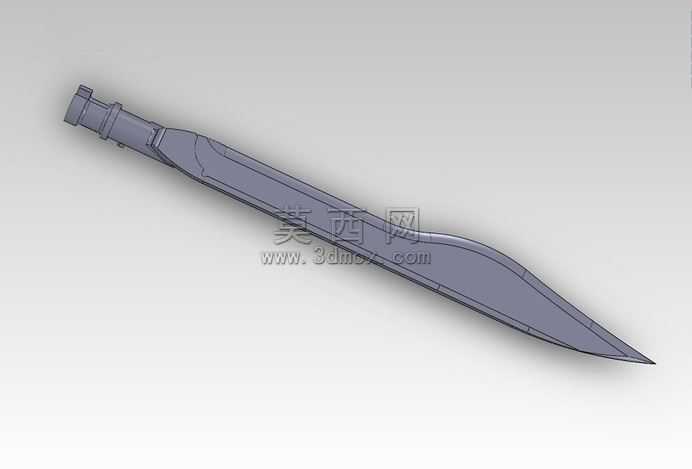

莫辛步枪刺刀三维建模作品

本作品为莫辛步枪配套刺刀的三维建模成果，建模过程以还原经典刺刀的真实结构与外观特征为核心目标，依托SolidWorks平台完成全参数化建模流程。建模初期先梳理该型刺刀的整体结构逻辑，将其拆分为刀身、刀柄连接座、枪口挂装结构三个核心模块，按照从整体轮廓到局部细节的顺序逐步推进：首先绘制刀身的基准草图，精准还原该型刺刀特有的刀身弧度，刀背的平直段与刀尖段的收窄曲线完全匹配实物比例，同时预留出刀身表面的血槽结构的拉伸路径，通过凸台拉伸、切除拉伸的组合操作完成刀身主体的构建，对刀刃部分做了0.1毫米的薄化处理，还原真实刺刀的刃口锋利质感。刀柄连接座部分重点还原与步枪枪身的卡合结构，通过多基准面定位绘制卡槽的轮廓，使用扫描、放样特征完成连接座的异形曲面构建，对连接座表面的防滑纹路、固定销钉孔位做了等比例还原，所有孔位均做了沉头处理，匹配真实枪械配件的装配逻辑。枪口挂装结构部分严格按照莫辛步枪枪口的套合尺寸建模，套环的内径、卡榫的凸起高度均参考实物测绘数据设置，确保模型在虚拟装配场景下可与对应步枪模型完成精准配合。材质渲染阶段，为刀身部分赋予哑光合金钢材质，调整金属粗糙度参数至0.3，还原烤蓝处理后的金属质感，避免过高反光带来的失真问题；刀柄连接座部分做了差异化材质设置，固定销钉部分赋予亮面金属材质，与刀身的哑光质感形成层次区分，挂装套环部分添加轻微的使用磨损纹理，增强模型的真实感。整体建模过程中所有特征均保留完整参数，可根据后续需求调整刀身长度、卡槽尺寸等参数，适配不同的衍生型号建模需求，模型的曲面连续性达到G2级别，无破面、重叠面等建模问题，可直接用于渲染展示、3D打印验证、虚拟装配演示等多种场景。
