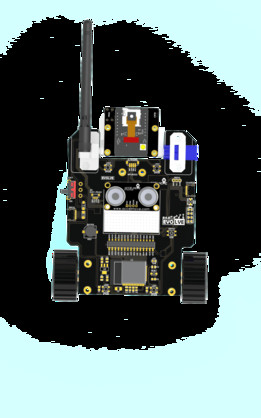

带图像检测功能的开放式树莓派智能机器人

　　这款搭载树莓派主控的智能移动机器人，核心定位是面向计算机视觉开发、嵌入式智能设备验证的开放式硬件载体，在高校机器人工程专业实训、创客智能硬件原型验证、小型视觉巡检场景中都有明确的应用空间。不同于封闭结构的商用教育机器人，整机采用模块化分层设计思路，底层移动底盘、中层主控供电层、上层视觉采集层完全独立拆分，各层之间通过铜柱螺接固定，预留标准M3安装孔位，方便开发者根据需求替换传感器、调整层间距，适配不同焦距的视觉模块安装需求。

　　从实际功能落地角度看，整机预留了多路GPIO拓展接口，可直接对接红外避障模块、灰度巡线传感器、超声波测距单元，配合上层搭载的摄像头模组，可实现基于OpenCV框架的颜色识别、形状匹配、动态目标追踪等视觉功能，能够完成桌面级物料分拣演示、固定路径巡检、动态障碍物规避等实操任务。底盘部分采用差速驱动布局，两个主动轮搭配前后万向从动轮，轮距与轴距的参数经过反复调试，既保证了原地转向的灵活性，也能在平整桌面、实验室环氧地坪等常见场景下保持行进稳定性，不会出现侧翻或者行进轨迹偏移过大的问题。

　　设计过程中优先考虑了硬件拓展的兼容性，主控层的安装位完全适配树莓派全系列主板尺寸，供电模块单独做了隔离仓设计，避免电源纹波对视觉采集信号造成干扰，电池仓预留了2S锂电池的安装空间，接线端子采用标准PH2.0接口，开发者无需额外改线即可完成供电线路的连接。上层视觉支架做了俯仰角度可调设计，调节范围覆盖水平到下倾45度区间，可根据不同的检测场景调整摄像头视角，比如做桌面物料识别时可下调视角对准底盘前方的作业区域，做环境巡检时可上调视角获取更大的视野范围。

　　安装边界方面，整机最大外轮廓尺寸控制在桌面级设备的合理区间，宽度不超过150mm，长度不超过180mm，整体高度可根据拓展模块的调整在100mm到180mm区间灵活变动，不会占用过多的实验台空间。所有结构件的壁厚都控制在2mm以上，既保证了3D打印加工时的结构强度，也不会因为壁厚过大导致整机重量超标，影响底盘电机的负载能力。走线槽在结构设计时就做了预留，所有传感器、供电线路都可以通过层间的走线孔规整布置，避免线路外露被轮组卷入造成设备故障。

　　在实际场景适配中，这款机器人可直接用于嵌入式视觉算法的快速验证，开发者无需从零搭建移动底盘结构，只需要专注于上层算法的开发调试，大幅缩短原型开发周期。针对教学场景，整机的拆装难度低，所有连接点都采用标准紧固件，不需要特殊工具即可完成整机拆解与重组，方便学生理解移动机器人的分层架构、硬件连接逻辑。针对小型巡检类的应用需求，整机预留了额外的负载安装位，可拓展温湿度传感器、气体检测模块，完成小范围环境参数采集、异常点识别的任务，底盘的负载能力经过实测可承载500g以内的拓展模块，完全满足常规小型传感器的搭载需求。

　　结构设计上充分考虑了加工工艺的适配性，所有结构件都可通过FDM3D打印完成制作，没有倒扣、薄壁等难以加工的结构，打印时无需添加大量支撑即可获得合格的零件，降低了个人开发者的制作成本。轮组部分采用标准橡胶轮胎，配合金属输出轴的减速电机，行进过程中的震动控制在较低水平，能够保证视觉采集时的画面稳定性，避免因为底盘震动导致视觉算法出现识别误差。主控层预留了散热风扇的安装位，当树莓派满负载运行视觉算法时，可通过主动散热保证主控不会因为过热降频，影响算法运行的流畅度。
