引擎计时板机械结构三维设计作品

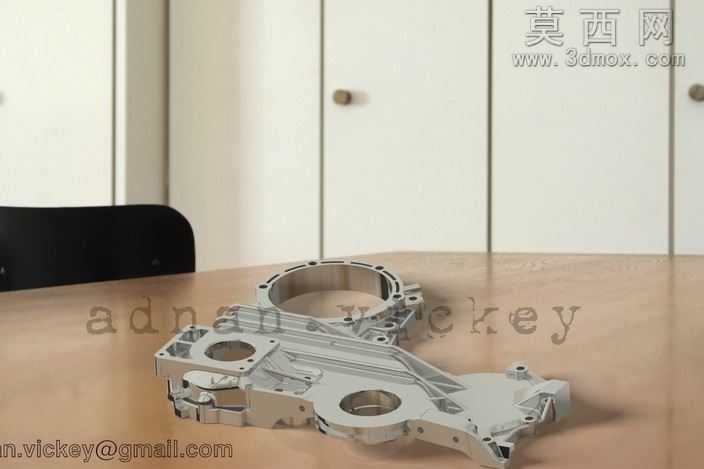

本作品为适配内燃机点火系统的引擎计时板三维设计成果，建模阶段采用参数化特征建模思路，先以基准面定位勾勒弧形板的整体外轮廓，结合点火系统房屋的安装空间约束反复迭代轮廓曲率，确保板体能够完美嵌入对应安装位，无干涉问题。建模过程中逐一完成多组安装孔位、定位槽、传感器安装座的特征构建，针对可移动的调节螺母结构，单独制作了带行程限位的装配特征，预留两个安装螺钉的适配孔位，可支持在选角范围内灵活调整引擎计时角度，满足不同工况下的正时校准需求。结构设计上，在板体中部预留拉长窗口，精准对应引擎房屋安装表面的时间线标识位置，窗口边缘做了对齐参考线的凸台特征，可在装配时提供直观的视觉定位参照，让感应传感器的对位校准效率大幅提升，无需额外辅助量具即可快速对齐正时标记。针对适配的感应传感器安装结构，专门设计了卡接式安装裂载结构，可稳固夹持传感器本体，避免发动机运行过程中的振动导致传感器移位，保障正时信号采集的稳定性。材质与渲染阶段，为板体主体赋予铸铝材质，调整材质的粗糙度、金属度参数还原机加工铝合金零件的哑光金属质感，对安装孔位、配合接触面做了轻微的倒角高光处理，还原真实机加工零件的工艺细节；背景采用浅木色桌面搭配简约室内环境，打光采用柔和的三点布光方案，主光从侧上方投射凸显零件的结构层次与曲面弧度，补光弱化阴影死角，轮廓光勾勒零件边缘提升立体感，渲染输出的效果图清晰展现了计时板的整体造型、各安装位布局与结构细节，完整呈现了设计的功能逻辑与工艺特征，可直接用于装配验证、结构评审与生产参考。
