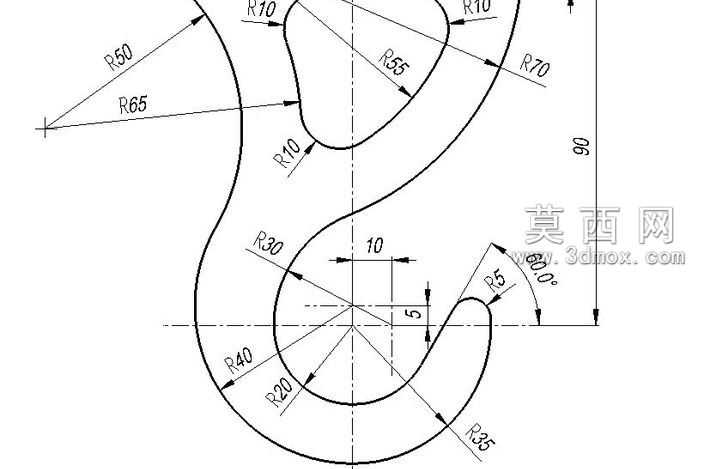

本作品为典型的多段圆弧相切组合轮廓建模练习案例,建模过程首先从二维草绘环节入手,先确定整体的基准中心线,定位核心的坐标原点作为各段圆弧的定位基准,按照图纸标注的尺寸逐一确定各段圆弧的圆心位置:首先定位下部R20、R30、R40圆弧的公共基准圆心,再依次向外推导R35圆弧的相切定位点,保证相邻圆弧之间实现光滑相切过渡,不存在硬拐点或衔接缝隙。中部区域先绘制10mm×5mm的矩形定位结构,以此为基准衔接上部R5、60°夹角的导向轮廓,再向上依次定位R10、R55、R70等多段圆弧的圆心,通过相切约束将上部的R50、R65外轮廓与内侧R10过渡圆弧顺滑连接,所有圆弧段的半径尺寸严格匹配图纸标注,同时保证右侧90mm的竖直定位尺寸、各角度标注完全符合设计要求。完成二维草绘后对轮廓进行闭合检查,确认不存在开放端点、过约束或欠约束问题后,根据实际使用需求可进一步拉伸生成实体模型,建模过程中重点练习多圆弧相切的约束技巧、基准定位的逻辑思路,帮助建模者掌握复杂平面轮廓的构形方法,理解曲线光滑过渡在工业产品外形、机械零部件轮廓设计中的应用逻辑,整个模型的轮廓线条流畅,各段曲线衔接自然,既可以作为CAD类软件的二维草绘练习素材,也可作为曲面造型、异形轮廓零件建模的基础参考案例,建模时可根据不同软件的特性灵活使用相切约束、同心约束、等半径约束等功能,提升草绘绘制的效率与尺寸精度,避免出现圆弧衔接错位、尺寸偏差等问题,最终生成的轮廓可直接用于后续的特征创建、工程图导出等环节。
