家具抽屉用塑料限位支撑垫片结构

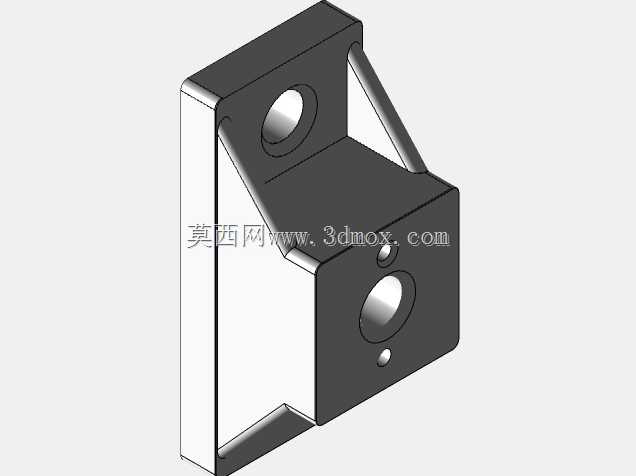

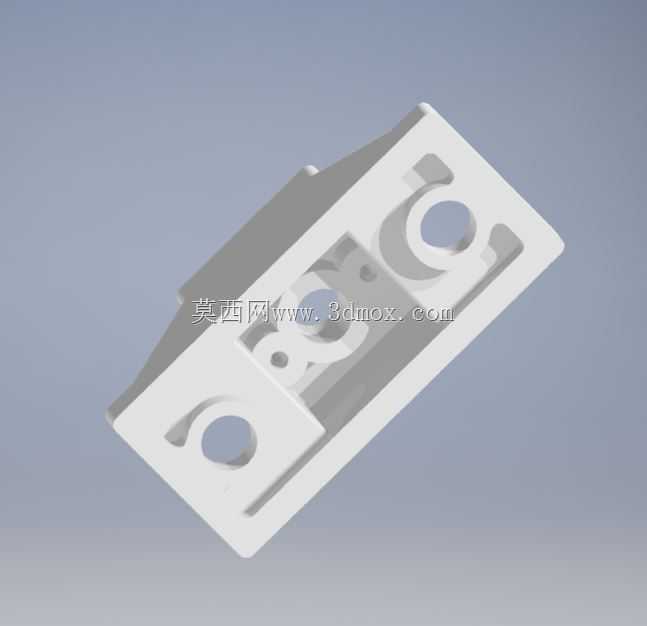

　　日常民用家具的抽屉导轨系统中，这类塑料支撑垫片属于容易被忽略但直接影响使用体验的小尺寸结构件，多数安装在抽屉侧板与导轨衔接的端部位置，承担着抽屉推入柜体时的行程限位、承重缓冲以及侧板与导轨之间的间隙补偿作用，避免金属导轨直接与木质或板式抽屉侧板硬接触，长期推拉过程中磨坏板材封边，同时也能减少抽屉完全推入时的碰撞异响。从结构设计来看，该垫片采用一体化注塑成型的斜向加强筋布局，主体承托面做了下沉式的定位槽设计，两个贯穿的安装孔位分别对应抽屉侧板上的预钻孔位，其中靠近外侧的孔位做了沉台处理，安装时螺丝头可以完全埋入垫片平面内，不会突出表面刮蹭导轨内壁。垫片的侧边做了15度左右的导向斜角，在抽屉推入柜体的最后一段行程里，

　　这个斜角会顺着导轨的限位边自动滑入对位，即使安装时存在1mm以内的孔位偏差，也能顺利完成抽屉的闭合对位，不会出现卡滞、推不到位的情况。考虑到注塑件的成型工艺特性，整个零件的壁厚控制在均匀的2.2mm，所有转角位置都做了R0.8的圆角过渡，既避免了注塑冷却过程中出现缩痕、缺胶的缺陷，也能减少零件受抽屉承重载荷时的应力集中问题，不会在长期使用后出现开裂变形。垫片底部的承托凸台高度为3.5mm，刚好匹配常规三节导轨的安装间隙，安装后垫片与导轨接触面的平行度公差可以控制在0.2mm以内，保证抽屉推拉过程中受力均匀，不会出现单侧偏磨的情况。在实际家具生产的装配场景中，这类垫片不需要复杂的安装工装，工人只需要对准预钻的两个孔位，

　　用电动螺丝刀拧入两颗自攻螺丝即可完成固定，单工位装配耗时不超过10秒，完全适配板式家具批量生产线的节拍要求。不同于金属材质的支撑垫片，这款塑料件的表面摩擦系数更低，与冷轧钢导轨接触时的滑动阻力更小，抽屉推拉的手感更顺滑，同时塑料材质本身具备一定的微变形能力，在抽屉满载承重（常规民用抽屉满载约15-20kg）的情况下，垫片可以通过微小的弹性变形吸收部分冲击载荷，避免螺丝孔位受硬力冲击出现松脱。垫片的顶部还设置了两个小尺寸的定位凸点，安装时可以先将凸点卡入抽屉侧板的预冲小定位孔中，临时固定垫片位置，不需要工人手扶对准即可直接拧螺丝，大幅降低装配时的对位难度，减少流水线的装配不良率。从安装边界来看，

　　该垫片的整体外轮廓尺寸适配市面上绝大多数16mm厚度的板式抽屉侧板，安装后不会突出侧板的内外表面，不会与抽屉内部的收纳空间产生干涉，也不会在外侧影响抽屉面板与柜体的缝隙均匀度。在结构强度验证层面，该垫片的加强筋从安装孔位一直延伸到承托斜边的最外端，将两个安装孔的受力点直接连通到与导轨接触的承托面上，承重时的载荷可以通过加强筋直接传递到整个垫片的支撑面，不会出现局部受力过大的情况，经过10万次推拉循环测试后，垫片的变形量小于0.1mm，完全满足民用家具10年以上的使用寿命要求。不同于市面上部分垫片采用的回收塑料材质，该结构设计时预留了添加抗UV助剂和增韧剂的工艺余量，即使是在靠近阳台、有阳光直射的家具使用场景下，也不会出现快速老化变脆的问题，在南方高湿度的使用环境中，塑料材质也不会像金属垫片那样出现生锈、锈迹污染板材的问题。
