双输出高压点火线圈结构设计

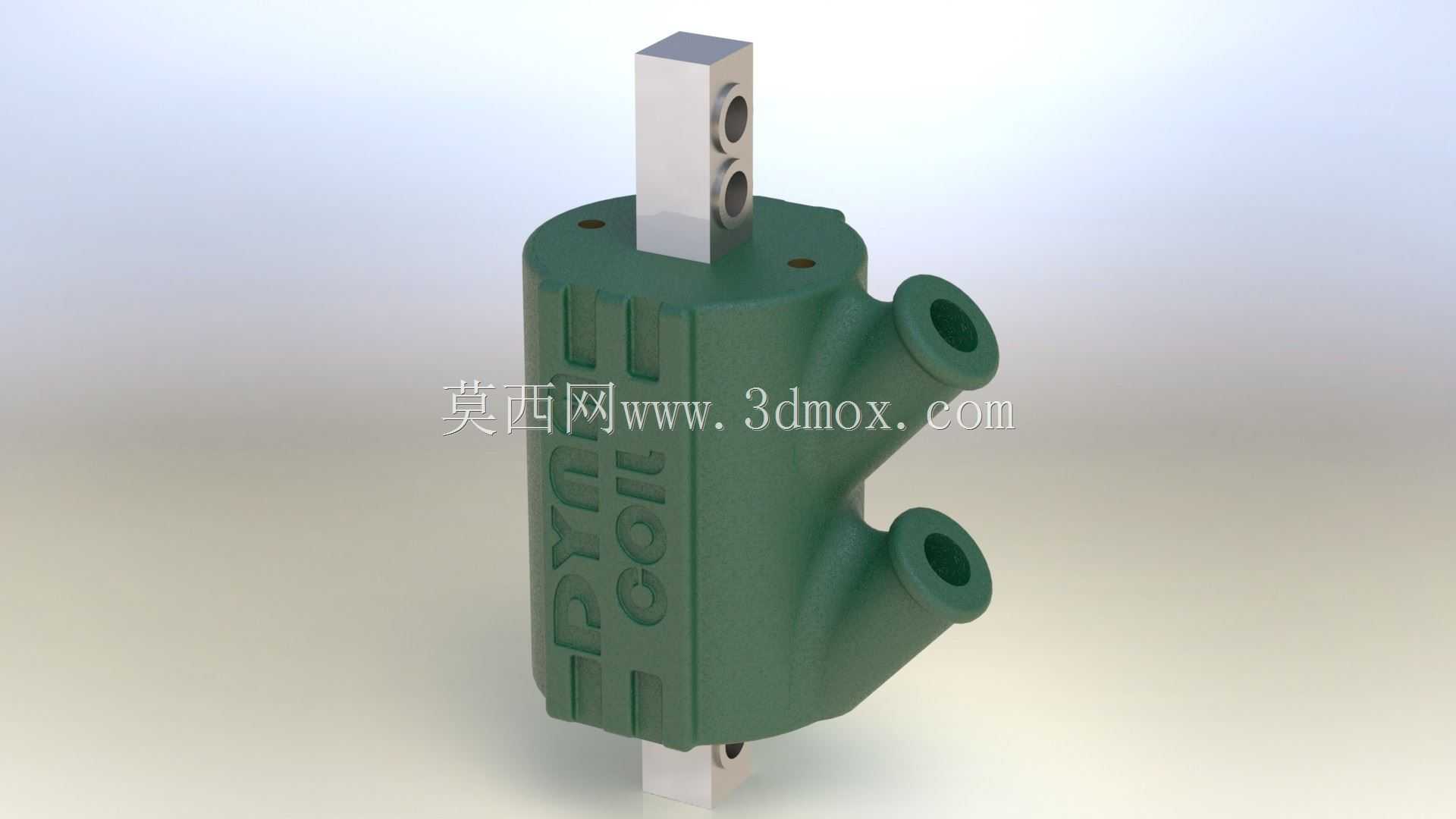

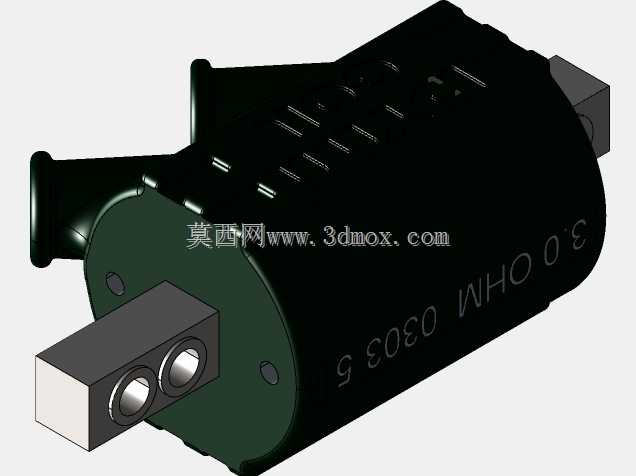

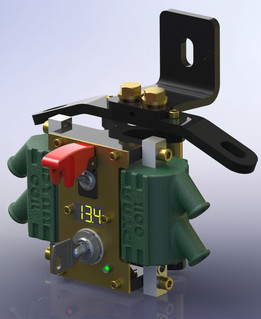

　　这款点火部件主要适配小排量通用内燃机的点火系统，常见于园林机械、小型发电机组、摩托艇以及老式轻型摩托车的动力单元上，核心作用是将低压供电升压至击穿火花塞间隙的高压电，配合点火正时信号完成气缸内的混合气点燃动作，是内燃动力单元里决定点火稳定性、燃烧效率的核心功能部件。从结构设计来看，主体采用绝缘耐温的热固性塑封外壳，外壳表面做了竖向加强筋结构，一方面提升壳体在发动机舱持续振动工况下的结构强度，避免长期受振出现壳体开裂、内部绕组松脱的问题，另一方面筋条也能增加壳体外表面积，提升线圈长时间工作时的散热效率，避免内部绕组因积热出现绝缘层老化击穿的故障。顶部的金属安装座做了扁平方块结构，预留两个同轴的贯通安装孔，

　　可直接通过螺栓固定在发动机缸体的预设安装位上，安装座与内部初级绕组的接线端做了嵌件注塑一体化处理，避免接线位置出现松动、接触电阻过大的问题，同时金属安装座的平面度控制在0.1mm以内，保证安装后与缸体贴合紧密，既可以辅助传导工作热量，也能避免安装应力导致的壳体变形。下部的两个斜向输出接口采用对称分叉式布局，接口内径匹配标准高压阻尼线的插接尺寸，接口外壁做了一圈环形凸起，用于卡紧高压线头的防水胶套，避免车辆或者户外设备在涉水、淋雨天使用时，水汽进入高压接口出现漏电、断火的问题。两个输出接口的分叉角度经过实机匹配调校，能对应双缸机型两个火花塞的安装位置，减少高压阻尼线的弯折角度，降低高压传输过程中的线损，

　　同时避免高压线与周边发动机散热片、管路出现运动干涉。内部结构上，初级绕组采用低阻值漆包线多层密绕，次级绕组采用高匝数细漆包线分段分层绕制，绕组之间做了多层绝缘纸隔离，整体灌封耐高温环氧树脂，完全填充壳体内部空隙，既可以固定绕组位置抵御发动机的高频振动，也能提升内部绝缘性能，避免高压击穿。在安装边界上，主体圆柱段的外径控制在适配多数小型通用机安装腔的尺寸，顶部安装座的孔距符合主流同规格点火线圈的互换尺寸，两个输出接口的中心距与对应双缸机型的火花塞间距匹配，替换安装时不需要改动周边的固定结构、线束走向，可直接完成同规格损坏件的替换。实际工况适配中，这款线圈的绝缘等级满足发动机舱持续120℃的工作温度要求，

　　可承受连续高转速工况下的持续点火负载，外壳的塑封材料耐汽油、机油的轻度腐蚀，避免长期使用中被油雾侵蚀出现壳体老化开裂。设计过程中针对小型内燃机振动大、工作环境温差大的特点，特意将内部绕组的固定方式做了优化，摒弃了传统线圈的骨架悬空结构，采用灌封料全包裹的方式，让绕组与壳体形成刚性整体，不会因为长期振动出现绕组层间移位、绝缘层磨损的问题。输出接口的斜向角度也经过多轮适配调整，既保证高压接线的插拔操作空间充足，也不会因为接口外伸过长导致在安装时与周边部件产生磕碰。
