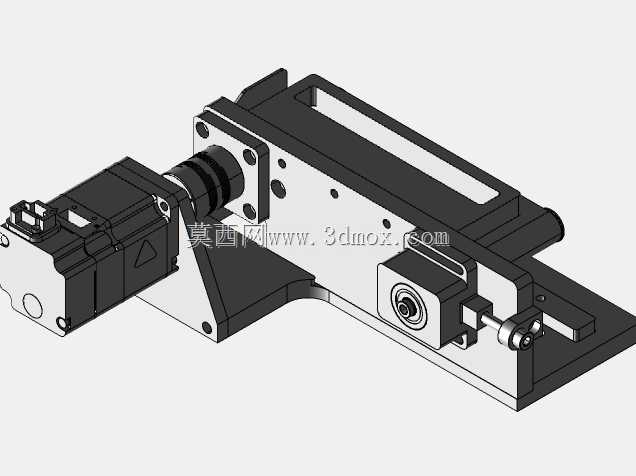

小型伺服驱动颗粒送料皮带机构

　　在实验室精密称量、小批量粉体颗粒配料的工位场景中，这类小型伺服皮带给料机构的应用十分普遍，它主要承担将散状颗粒物料匀速、定量输送至天平称量工位的功能，替代传统人工加料的操作，避免人手接触物料带来的污染，同时能精准控制给料速率，减少物料冲量对称量精度的干扰。从结构设计逻辑来看，整套机构采用卧式悬臂布局，驱动端选用伺服电机搭配联轴器直连主动辊的方案，省去了额外的减速传动环节，既压缩了整体安装空间，也能通过伺服系统的扭矩、转速闭环控制，实现皮带线速度的微米级调节，适配不同流动性颗粒的给料需求——针对流动性好的塑料粒子可以适当提高线速度提升效率，针对易架桥的细粉类物料则降低转速配合微量振动实现稳定送料。

　　安装边界方面，整套机构的底座采用一体式折弯钣金搭配加工件拼接的形式，底座上预留了多组腰型安装孔，既可以直接固定在实验台的铝型材框架上，也能搭配小型支架调整送料高度，适配不同量程天平的进料口高度差；主动辊与从动辊的中心距控制在200mm区间内，皮带宽度选用50mm的窄幅平皮带，整体横向占用空间不超过120mm，纵向安装深度控制在300mm以内，不会占用过多实验室操作台的宝贵空间，非常适合集成在小型自动化称量设备、实验室配料工作站内部作为给料单元使用。

　　从功能特性上看，从动辊端设计了张紧调节结构，通过侧面的紧定螺钉可以调整从动辊的轴向位置，既能修正皮带运行过程中的跑偏问题，也能根据皮带的老化松弛情况调整张紧力，避免皮带打滑导致的给料量偏差；皮带下方设置了光滑的托板支撑，避免承载物料时皮带下凹导致的送料速度波动，出料端做了斜口收窄设计，能让皮带上的物料精准落入天平的接料容器中，减少物料撒漏的情况。整套机构的结构件大多采用标准加工件与常用标准件组合，没有特殊定制的异形零件，加工与装配难度较低，维护时只需要定期清理皮带表面残留的物料、检查联轴器的紧固情况即可，日常运维成本很低。

　　在实际选型适配时，这类机构可以根据物料的特性更换不同表面材质的皮带，比如输送有一定粘性的颗粒时可以选用表面带浅纹路的防滑皮带，输送有腐蚀性的化工颗粒时可以选用耐腐的PU材质皮带，不需要改动主体安装结构就能完成适配；伺服电机的安装座采用L型折弯支架与底座刚性连接，能保证电机输出轴与主动辊的同轴度，减少高速运转时的振动传递，避免振动传导至天平端影响称量结果的稳定性。不同于大型工业输送线的设计思路，这类小型给料机构的设计核心优先保证送料的均匀性与运行的平稳性，所有转动部位都选用了低阻力的深沟球轴承，运转时的噪音控制在40分贝以内，符合实验室场景的低噪音使用要求。
