双层框架式鞋材物料放置架结构设计

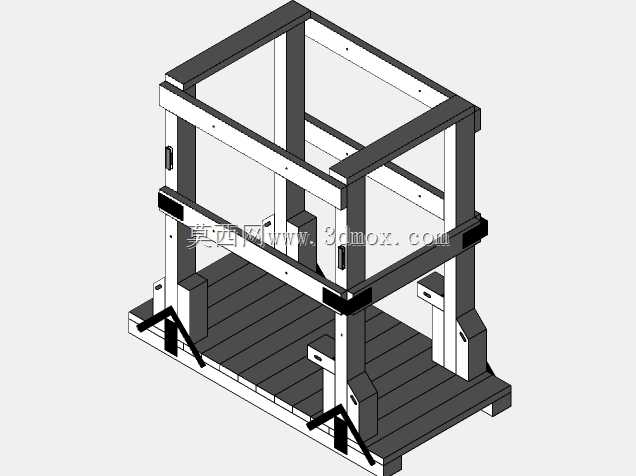

　　在制鞋车间的物料周转环节，鞋材的分类存放一直是影响工位流转效率的关键因素，这款双层框架式鞋材放置架，正是针对制鞋工序中裁片、半成品鞋帮、辅料配件等物料的临时存放与工位旁暂存需求设计，适配制鞋流水线旁的工位布局，也可用于裁断车间、针车车间的物料分类归集，避免鞋材散放造成的污损、错拿问题。从结构设计逻辑来看，整体采用方管焊接框架作为主承载结构，摒弃了复杂的连接件拼接，所有主立柱与横梁的连接节点均采用满焊处理，焊后做打磨去毛刺处理，避免剐蹭鞋面材料，框架的竖向立柱采用等截面方通，上下两层横梁的排布兼顾承载刚度与取放便利性，下层置物面采用密排条板结构，条板之间预留微小间隙，既可以减少积尘，也能避免细小鞋材辅料从缝隙掉落，

　　同时条板的排布方向与操作人员取料方向垂直，取放物料时条板不会产生硌挡感。上层框架采用开放式围边设计，没有设置全封闭挡板，方便操作人员从正面、侧面多个方向取放上层物料，适配不同工位的操作站位习惯，框架底部设置的三角加强筋，分别布置在立柱与底部横梁的连接位置，抵消满载时框架产生的侧向倾覆力矩，即使单侧放置较重的鞋材卷料，也不会出现架体倾斜变形的问题。从安装边界与尺寸适配角度，架体的整体宽度控制在单人操作可覆盖的范围，操作人员站在架体正面无需大幅移动即可触及上下两层所有存放区域，深度方向适配常规鞋材裁片的最大展开尺寸，避免物料伸出架体边缘造成磕碰，底部的支撑脚采用平底设计，可直接放置在环氧地坪上，也可根据车间需求加装脚轮实现移动周转，

　　架体的层高设置经过实际工序验证，下层预留足够高度放置成摞的鞋材半成品，上层高度适配操作人员站立时的手部取放高度，无需弯腰或踮脚即可完成物料拿取，降低长时间操作的疲劳感。在功能特性上，这款放置架没有设置多余的复杂机构，完全围绕制鞋车间的实际使用场景做适配，框架表面可根据车间需求做喷塑处理，颜色可匹配车间整体工装色调，同时框架上预留的安装孔位，可后续加装分隔板、标识牌插槽等配件，实现不同品类鞋材的细分存放，比如针车车间使用时，可加装分隔条区分不同款号的鞋帮片，裁断车间使用时可在侧边加装挂杆放置裁刀、记号笔等常用工具。设计过程中充分考虑了制鞋车间的日常清洁需求，所有框架杆件均采用直角过渡但做了圆角打磨，没有难以清理的卫生死角，

　　条板之间的间隙可以让清扫的灰尘直接落下，日常维护只需擦拭架体表面即可，不会在缝隙中积存鞋材碎屑、线头等杂物。从承载性能来看，主框架的方管选型经过载荷校核，每层可满足常规鞋材物料的存放重量需求，即使放置成卷的皮革面料、整摞的中底材料，也不会出现横梁下挠变形的问题，框架的侧向稳定性经过验证，在车间地面有轻微不平整的情况下，依然可以保持稳定放置，不会出现晃动。不同于通用仓储货架的大尺寸设计，这款放置架的尺寸专门针对制鞋工位旁的放置空间优化，不会占用过多的车间通道面积，可紧密排布在流水线侧边，每个工位对应一台放置架，实现物料的就近存放，减少操作人员来回取料的走动距离，提升单工位的作业效率，同时架体的模块化焊接结构，也方便批量生产制作，加工工艺简单，常规的钣金焊接车间即可完成制作，无需复杂的加工设备，后期如果出现局部杆件损坏，也可通过更换单根杆件完成维修，降低使用成本。在实际使用场景中，除了制鞋车间的鞋材存放，这款架体也可适配轻工生产车间的其他轻型物料存放，比如服装车间的裁片、包装车间的小型配件，但核心设计参数完全围绕鞋材的尺寸、重量、存放习惯做匹配，比如条板的间隙尺寸专门针对鞋材常见的小尺寸辅料做了限制，避免鞋扣、鞋眼等小零件掉落，上层框架的围边高度也适配鞋材堆叠的常规高度，防止物料堆叠过高滑落。
