12GA霰弹壳体锥形整形工装结构

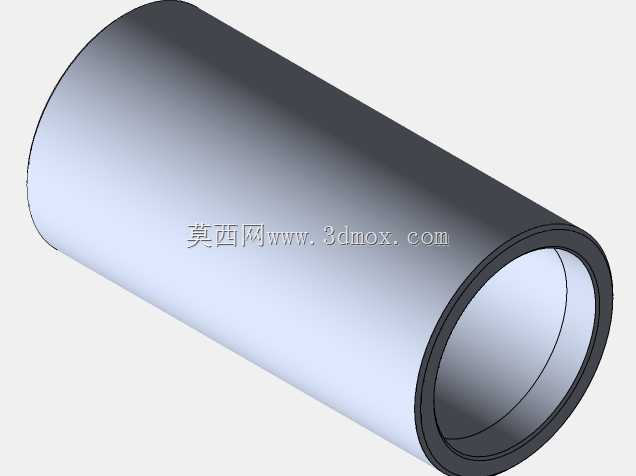

　　在民用射击运动尤其是牛仔射击赛事的实操场景中，射手的装弹速度直接影响赛事成绩，而常规12号霰弹在存储、运输过程中，弹壳口部容易因磕碰、挤压出现形变，导致进弹卡滞，无法顺畅进入弹膛，不少射手会选择将弹壳口部修整为锥形来提升进弹流畅度，这款筒形结构正是为该修整工序配套的核心定位部件。从结构功能来看，该部件为同轴双层筒状结构，内层通孔为弹壳穿行通道，内径尺寸严格匹配12GA霰弹的壳体外径公差带，既保证弹壳可以顺畅推入，又能限制弹壳的径向晃动量，避免修整过程中出现偏斜导致锥度不均；外层筒壁为结构支撑层，厚度经过受力核算，在手动压入修整的受力工况下不会出现径向形变，保证长期使用的尺寸稳定性。设计过程中首先要匹配12号霰弹的标准壳体尺寸，

　　12GA霰弹的壳体公称外径为18.5mm左右，因此内层通孔的加工公差控制在H7级别，内壁做光滑过渡处理，没有台阶、毛刺，避免刮伤弹壳表面的铜层或者塑料层；筒身的长度设计覆盖弹壳需要整形的口部段加上定位段总长度，保证弹壳推入后有足够的支撑长度，不会在修整时出现悬臂翘曲的问题。两端的端面都做了倒角处理，入口端的倒角更大，方便弹壳快速对准推入，出口端的倒角则适配修整刀具的进给角度，保证修整出的锥面和筒身轴线同轴度符合要求。从安装边界来看，该部件属于手动修整工具的组成部分，不需要额外的复杂安装结构，使用时可以固定在台钳或者配套的手持支架上，外层筒壁的圆柱度公差控制在0.02mm以内，保证固定后轴线和修整刀具的进给方向重合，

　　不会出现锥面偏斜的问题。实际使用时，将待修整的霰弹从入口端推入筒身，弹壳口部从出口端露出设定长度，配套的锥形削切工具沿着出口端的倒角进给，就能将露出的弹壳口部修整为均匀的锥形，整个过程不需要复杂的对中操作，依靠筒身的定位精度就能保证每一发弹的修整锥度一致，避免因锥度偏差导致的进弹故障。不同于市面上的简易整形工具，这款结构在设计时充分考虑了反复使用的耐磨性，筒壁选用合适的金属材质，热处理后硬度达到使用要求，长期反复推入弹壳也不会出现内壁磨损导致的间隙变大问题，保证修整精度的一致性。在实际赛事场景中，射手可以提前批量修整备用弹药，也可以在赛场间隙快速处理出现形变的弹药，相比手动修锉的方式，依靠该定位结构修整的弹壳锥度统一，

　　进弹时的阻力一致性更好，不会出现有的弹过松、有的弹过紧的情况，能有效减少装弹时的卡滞概率，提升装弹速度。结构上没有多余的复杂特征，整体为回转体结构，加工工艺性好，普通车床即可完成全部加工工序，不需要特殊的定制刀具，加工成本可控，适合小批量制作使用。内壁的粗糙度要求控制在Ra1.6以下，减少弹壳推入时的摩擦阻力，同时也能避免弹壳表面的涂层被刮落，影响弹药的外观和防锈性能。筒身的壁厚设计兼顾了结构强度和手持重量，不会因为过厚导致工具过重不便携带，也不会因为过薄导致受力变形，在手动修整的受力条件下，径向变形量控制在0.01mm以内，完全满足整形的精度要求。
