跨音速风洞试验段结构布局设计

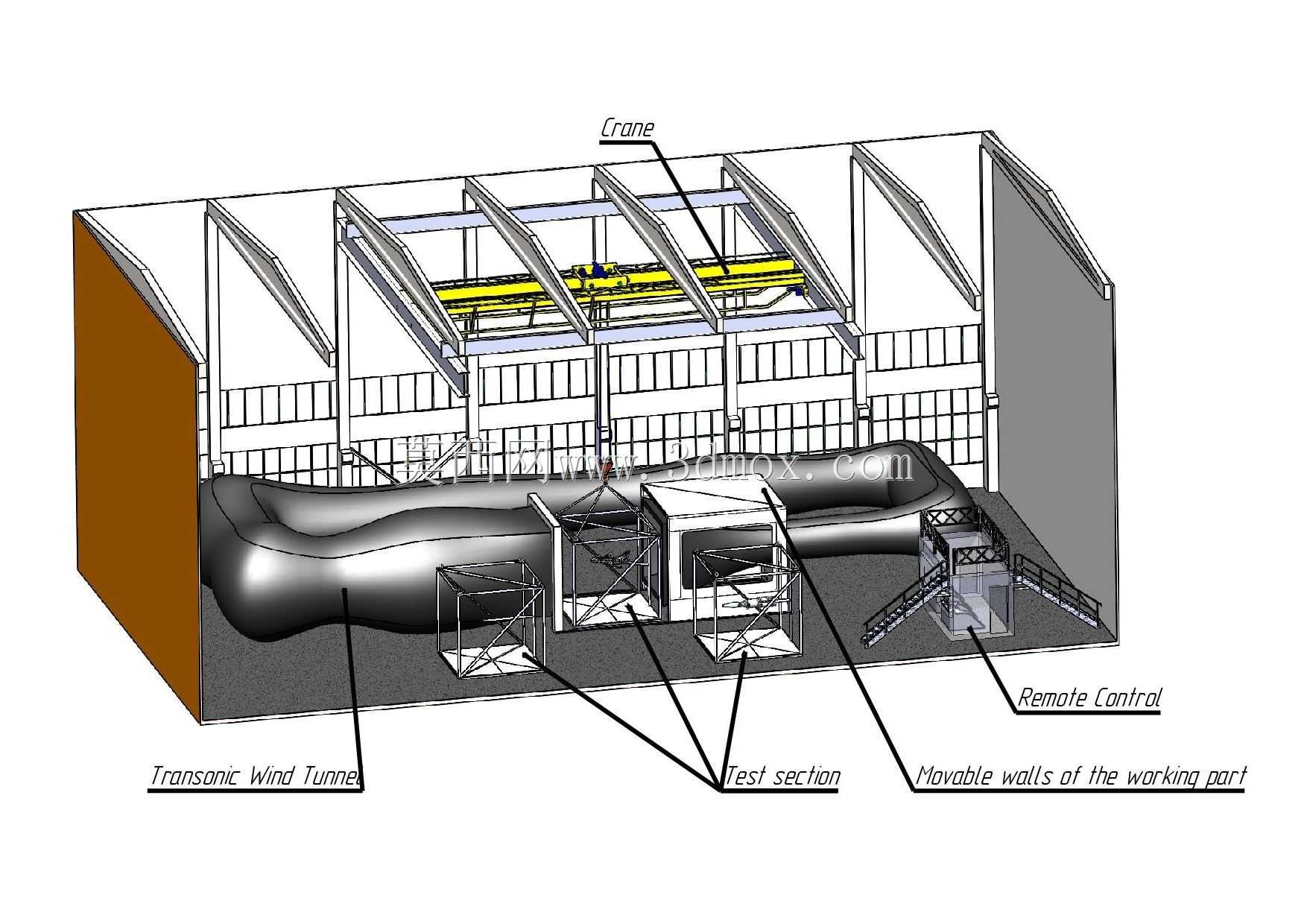

　　在航空航天飞行器研发、高速载具气动性能验证领域，风洞试验段是完成流场模拟、获取核心气动参数的核心功能区段，这套跨音速风洞试验段的结构设计，完全围绕0.6-1.2马赫速域下的流场品质控制、试验件换装效率、现场运维便利性展开。不同于常规低速风洞的直筒式试验段结构，这套跨音速区段在洞体轮廓上做了连续的变径收敛-扩张曲面过渡，曲面段的型线完全按照特征线法计算的流场分布拟合，避免洞壁产生的激波反射干扰试验段核心测试区的流场均匀性，整个洞体的内壁面公差控制在0.2mm以内，减少壁面粗糙度带来的附面层增厚效应，保证测试区的流场湍流度控制在0.1%以下，满足飞行器翼型、整机缩比模型的测力、测压试验要求。

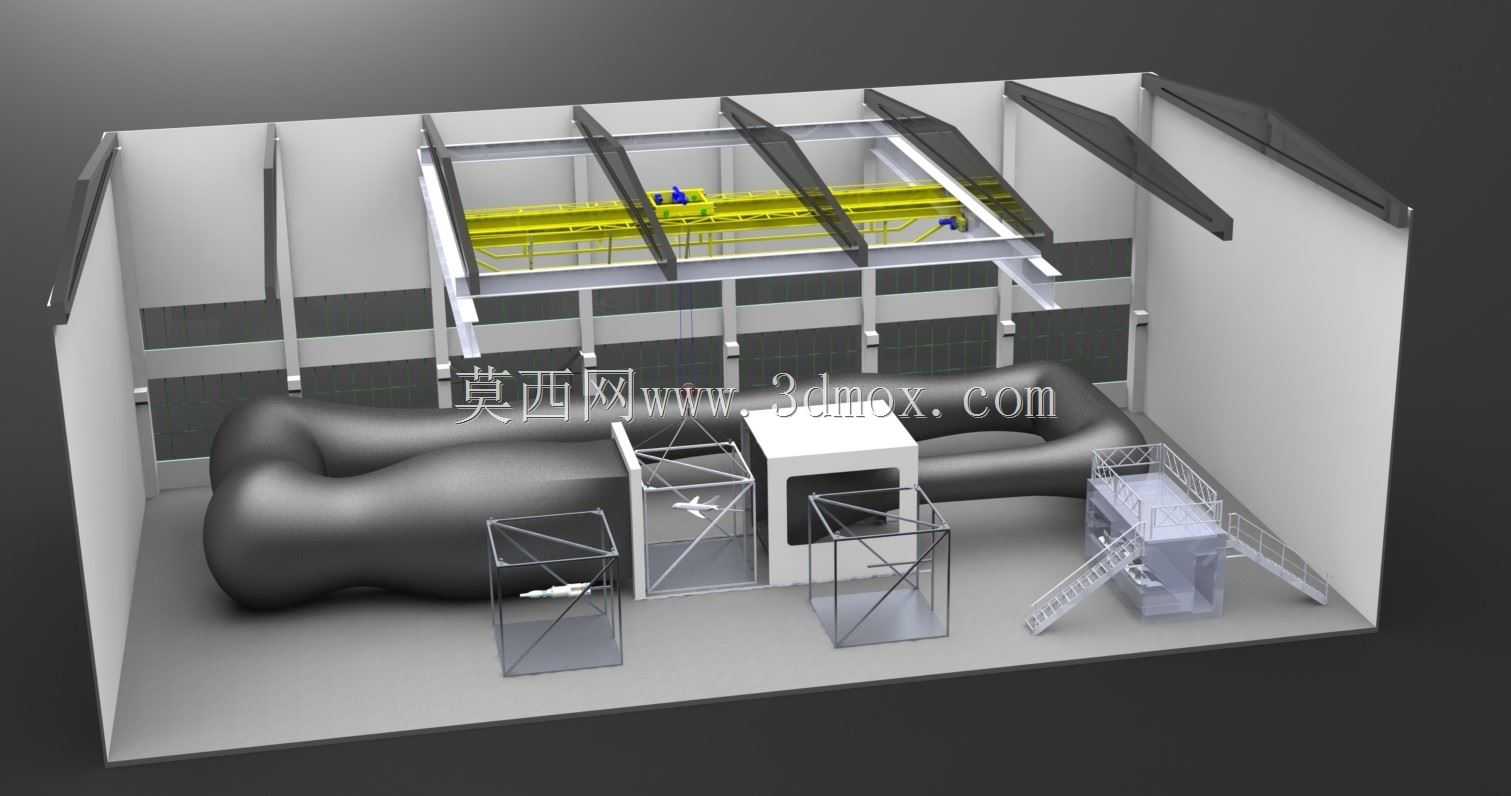

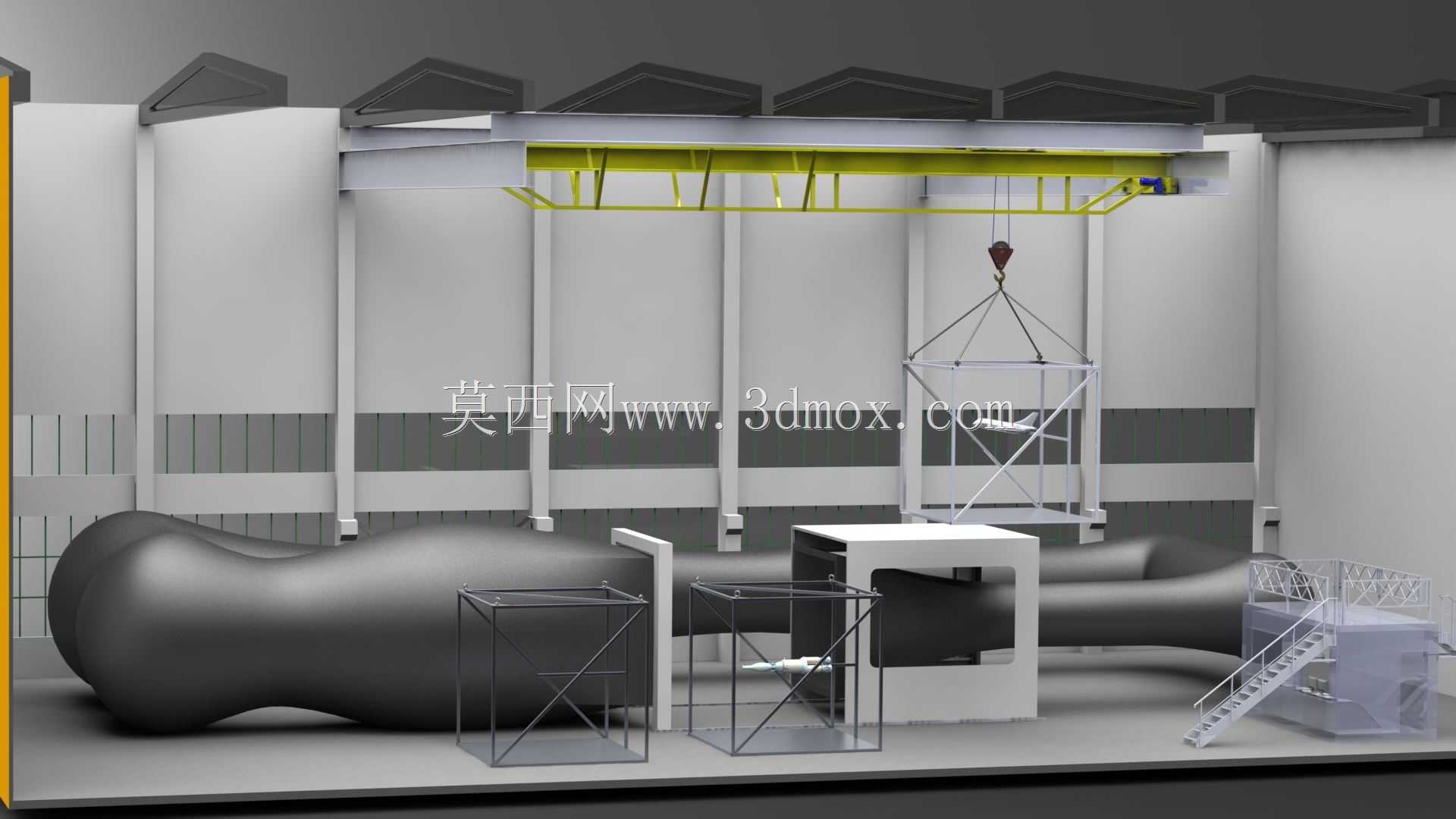

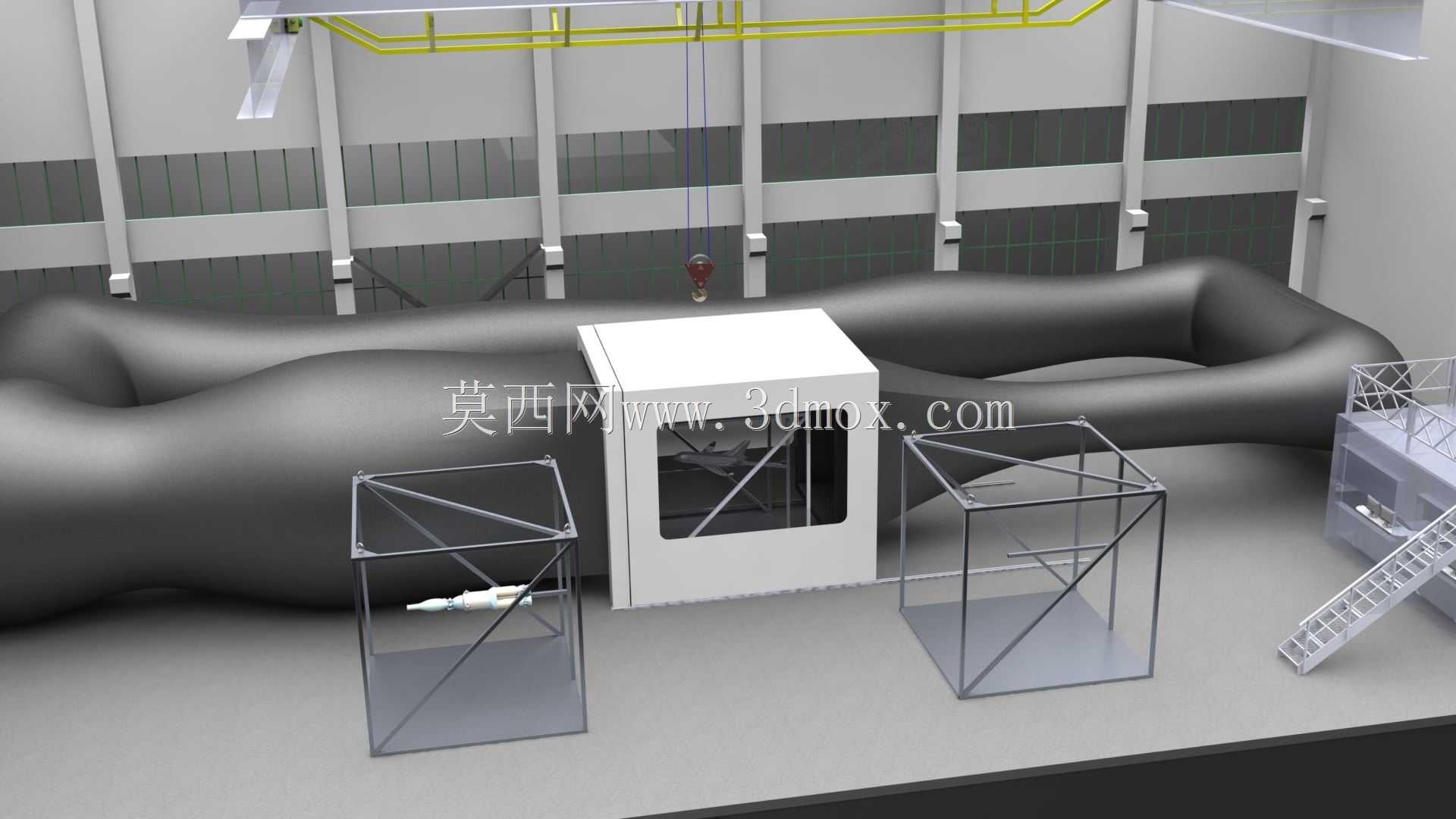

　　试验段周边的配套结构完全贴合实际试验场景的操作需求布置：洞体一侧设置了独立的观测操作间，采用双层中空钢化玻璃作为观察窗，窗体与洞壁的连接面做了齐平密封处理，不会向流场内部凸起产生干扰流，操作间内部预留了测试线缆、传感器接线的走线通道，可直接对接纹影仪、压力扫描阀、天平测力系统的外接线路，不需要在洞壁额外开设走线孔破坏流场完整性。洞体上方架设了双梁式起重行走机构，轨道沿着试验段纵向全程铺设，起重葫芦的额定载荷覆盖常规缩比试验件、洞体可更换壁板的重量，试验件换装时不需要额外调用移动起重设备，直接通过顶部起重机构就能将试验段上壁板整体吊移，完成试验件的安装、姿态调整后再将壁板复位密封，相比传统侧开式试验段，换装效率能提升40%以上，同时避免侧开结构带来的洞体刚度不足问题。

　　试验段旁配套设置了带斜梯的操作平台，平台台面采用防滑花纹钢板铺设，护栏高度符合工业操作安全规范，平台高度刚好对齐试验段的侧面操作口位置，试验人员可以直接在平台上完成传感器校准、试验件紧固件检查、观察窗清洁等日常操作，不需要搭建临时梯架。洞体两端的连接法兰采用整体式机加工成型，法兰端面的平面度公差满足高压密封要求，可直接与上游的稳定段、下游的扩散段实现无缝对接，法兰上的螺栓孔采用等间距圆周布置，适配不同规格的密封垫片安装需求。

　　整个试验段的外围支撑结构采用型钢焊接成型的框架式支座，支座与洞体之间设置了可调式减震垫铁，安装时可以通过垫铁调整洞体的水平度，抵消地面沉降带来的安装偏差，同时吸收试验过程中气流脉动产生的振动，避免振动传递到周边测试仪器影响测量精度。在洞体的下壁板位置预留了模型支架的安装接口，接口采用标准的法兰连接形式，可适配不同形式的腹撑、尾撑支架，满足不同类型试验件的安装需求，接口处的密封结构采用充气式密封带，支架姿态调整完成后充入压缩空气即可实现无缝密封，不会在接口位置产生漏气干扰流场。

　　设计过程中充分考虑了试验段的日常维护需求，所有可更换的壁板均采用快拆式压紧结构，不需要完全拆除所有连接螺栓就能完成壁板的更换，可根据不同的试验马赫数需求更换不同开孔率的透气壁板，降低跨音速状态下的洞壁干扰效应。顶部起重机构的行程两端设置了硬限位与软限位双重保护，避免起重葫芦行走过位碰撞两端的洞体结构，起重轨道的安装平行度公差控制在1mm/m以内，保证起重小车行走过程无卡滞、无偏载。整个试验段的安装边界充分考虑了厂房的层高、承重要求，支撑支座的地脚螺栓位置可根据现场厂房的预埋板位置做小幅调整，不需要对厂房基础做大规模改造就能完成安装部署。
