华硕Zenfone5彩绘手机保护后盖结构

　　这款后盖围绕华硕Zenfone5整机背部轮廓展开，属于消费电子配件中典型的手机保护类外观件。建模时先以手机背部曲面为基准建立贴合面，再沿机身四周延伸出包边，保证后盖能够从背部扣合到整机上。后盖主体覆盖电池仓、主板屏蔽罩和摄像头区域，边缘需要避开侧键、接口、扬声器孔和耳机孔，不能影响手机原有按键行程与外接插拔。

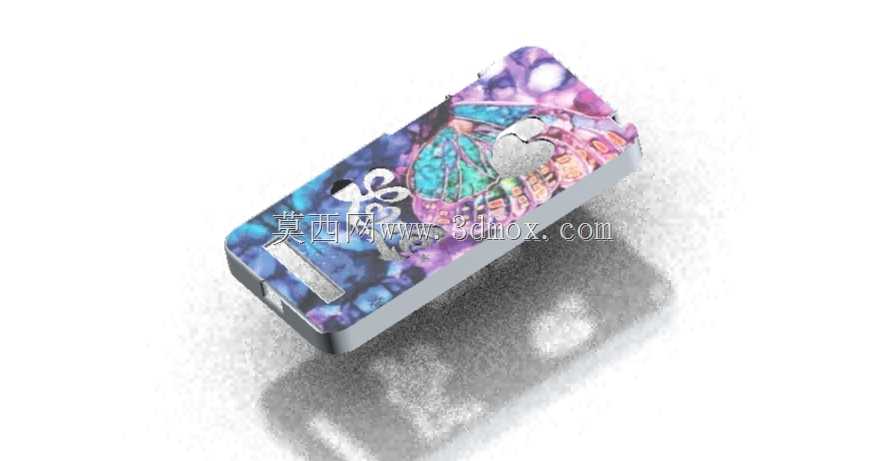

　　从实际使用场景看，这类后盖主要服务于日常手持携带、桌面放置和背包收纳。背部大面积承载图案，既承担装饰作用，也在手机跌落或摩擦时提供一层隔离。彩绘区域位于后盖外表面，图案下方的基体仍需保持连续曲面，不能因为纹理表现而削弱壁厚。摄像头位置做了局部避让与凸起处理，使镜头表面不直接接触平面；后盖四角对应手机跌落时最容易受力的位置，包边圆角需要适当加大，以分散冲击。

　　结构设计上，后盖采用薄壁壳体思路。外侧为可见外观面，内侧则需要设置与手机背部匹配的限位面，四周侧壁形成浅槽式扣合空间。侧壁不能单纯追求薄，否则拆装时容易产生永久变形；也不能过厚，否则会增加整机握持宽度。内腔深度要结合手机背部弧度确定，边缘包边高度控制在既能扣住机身边框、又不遮挡正面显示区域的范围内。开孔和缺口位置优先保证功能边界，摄像头、闪光灯、听筒、麦克风、扬声器以及底部数据接口都要保留足够间隙。

　　外形尺寸直接受手机本体约束。后盖长宽方向略大于手机背部投影，厚度方向则由底板壁厚、包边高度和表面装饰层共同决定。安装时从背部对位压合，四角先落位，再沿长边逐步扣紧；拆卸时受力点应集中在侧边柔性较大的区域，避免在摄像头开孔附近硬撬。建模过程中需要反复检查内侧干涉，尤其是背部弧度变化较快的位置，若壳体与电池盖之间间隙不均，容易出现装配后翘起、局部顶白或按压异响。

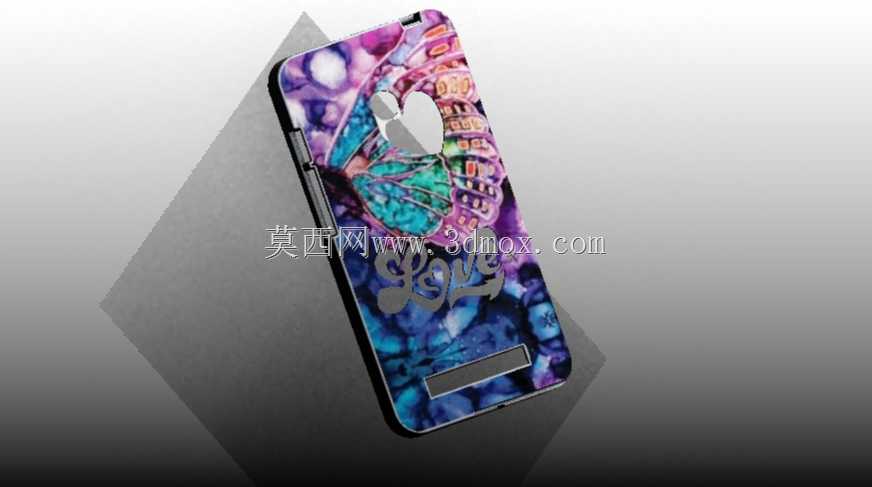

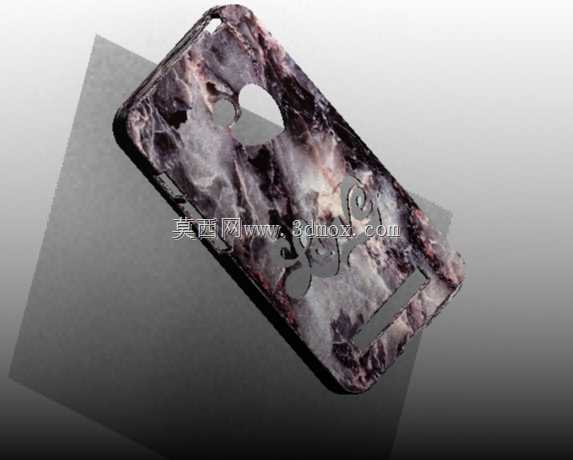

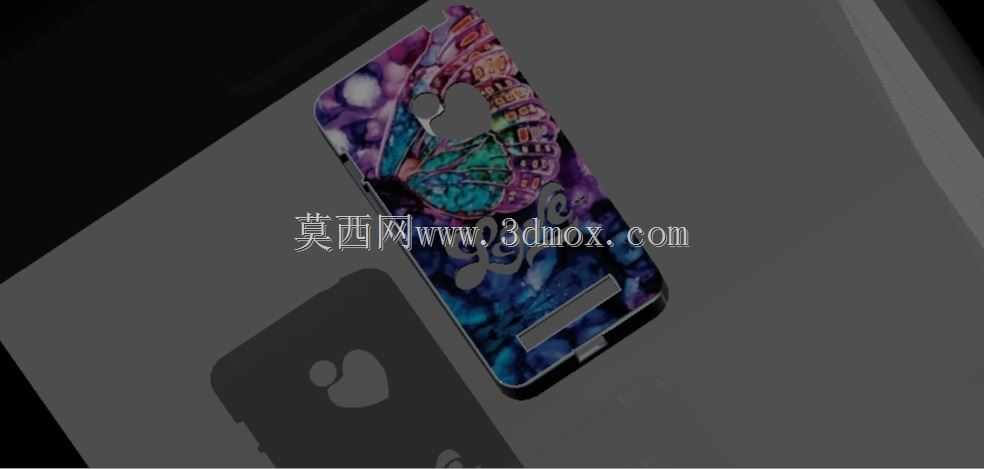

　　彩绘图案的加入对外观面质量提出更高要求。图案覆盖区应保持平滑，分型线尽量布置在用户不易触摸的侧边下缘；进胶方向和脱模斜度需要服从外观面，避免在主视觉区域留下明显痕迹。后盖表面可按亮面效果处理，以增强彩色图案的饱和度，但边角处仍需保留圆角过渡，防止应力集中。对于结构工程师而言，这类产品看似简单，实际难点在于薄壳、曲面贴合、开孔避让和装配间隙的平衡：外观要完整表达图案，内部又必须给手机元器件留出安全空间，最终让保护壳在频繁拆装和日常摩擦中保持贴合稳定。
