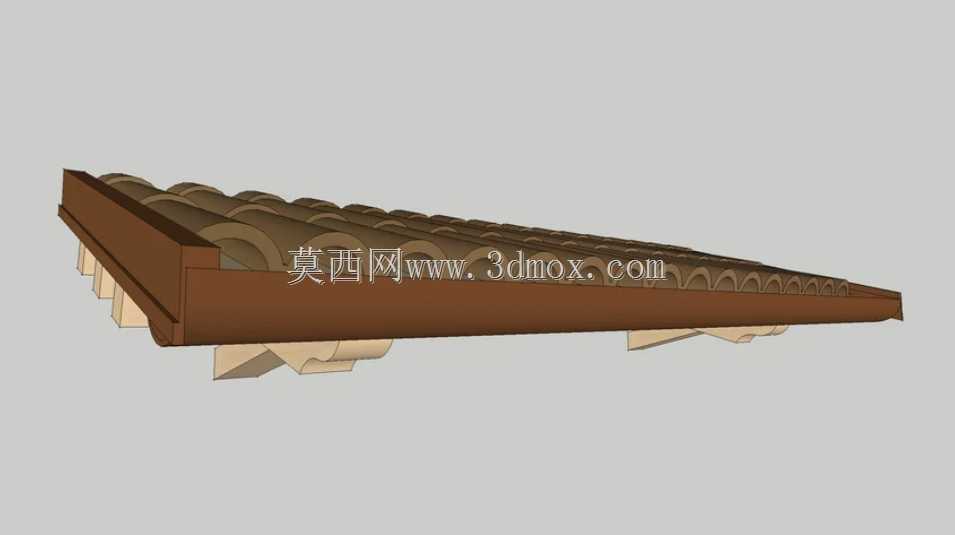

外门陶瓦木质遮雨篷结构设计

　　这套三维结构围绕住宅入户门外侧的悬挑遮雨构件展开，主体采用木质承重框架配合弧形陶瓦屋面，用于在建筑入口上方形成连续的遮蔽区域，避免雨水直接冲刷门扇、台阶与门前停留空间，同时削弱夏季直射阳光对入口区域的热辐射影响。从现场安装边界来看，构件后侧贴合建筑外墙立面，整体向室外方向水平挑出，挑出长度需覆盖门扇开启轨迹与门前站立区域，宽度方向略大于门洞净宽，两侧留出适当余量，保证斜向降雨时雨水不会顺着风势飘入入口。屋面沿挑出方向设置平缓排水坡度，靠近外墙一侧标高较高，外檐口位置标高较低，降雨落在瓦面后可沿瓦垄自然向外侧排放，避免在篷顶形成积水。

　　承重体系的设计重点在于悬臂受力状态，木质主梁一端与建筑外墙预留的固定点位连接，另一端向外延伸承托屋面荷载，梁体下方设置斜向木撑，将屋面传递下来的竖向荷载分流至下部墙体受力点，降低悬臂根部的弯矩峰值。各木构件之间通过榫接或紧固件组合，框架上表面预留瓦材铺设基层，弧形陶瓦依次搭接排列，瓦块上下叠压形成连续防水面层，瓦垄走向与排水方向保持一致，雨水可顺着瓦面凹槽快速导向檐口。檐口位置设置封边木梁，既遮挡瓦材端部与内部框架，提升整体外观完整度，也能对瓦列形成侧向约束，避免瓦片在外力作用下移位。

　　在实际工程应用中，这类入口雨篷常见于独栋住宅、民宿、庭院建筑以及低层商业门面，既承担挡雨遮阳的实用功能，也通过木构架与陶瓦的材质搭配呼应建筑外立面风格。建模过程中需重点核对几处装配关系：一是屋面坡度与瓦件搭接量，瓦块上下重叠区域需满足常规屋面防水构造要求，防止雨水在叠缝处倒灌；二是悬挑框架与墙体连接点位的高度、间距，需对应墙体内部可承重结构，避免固定点落在装饰层或非承重砌块上；三是篷底净空高度，需保证人员正常通行、门扇向外开启时不与篷体或支撑构件发生干涉；四是檐口外伸位置与门洞侧边的水平距离，避免排水落点紧贴台阶边缘造成入户区域湿滑。

　　结构细节上，木撑与主梁、墙体连接节点形成稳定三角受力区，能够分担屋面自重、积雪荷载以及风荷载带来的附加应力。篷体下方不设立柱，入口前方保持完整开阔地面，人员进出、搬运物品时不会受到竖向构件阻挡。陶瓦面层自身重量较大，对框架稳定性提出更高要求，木质梁枋的截面尺寸需结合挑出跨度核算，保证长期使用状态下挠度处于可控范围，檐口端不会出现明显下垂。瓦面呈连续弧形排列，三维建模时需逐片控制瓦片间距与俯仰角度，使整片屋面曲线平顺，搭接缝隙均匀，檐口线条顺直。

　　针对施工落地环节，模型可直接用于核对构件下料长度、节点连接位置以及现场预装顺序：先在墙面标定主梁固定标高，安装承重梁与斜撑形成悬挑骨架，随后铺设屋面板基层，再由高向低逐排铺设陶瓦，最后安装檐口封边与端部装饰件。排水组织方面，屋面雨水统一从外檐口滴落，落地位置应避开人行通道中心线，必要时可在檐口增设导水构件将雨水引至两侧。整体构造兼顾木质构件的加工便利性与陶瓦屋面的耐候表现，结构逻辑清晰，节点表达完整，可作为庭院入口雨篷方案设计、构件加工与现场安装核对的三维参照。
