第八代苹果平板电脑外观结构数模

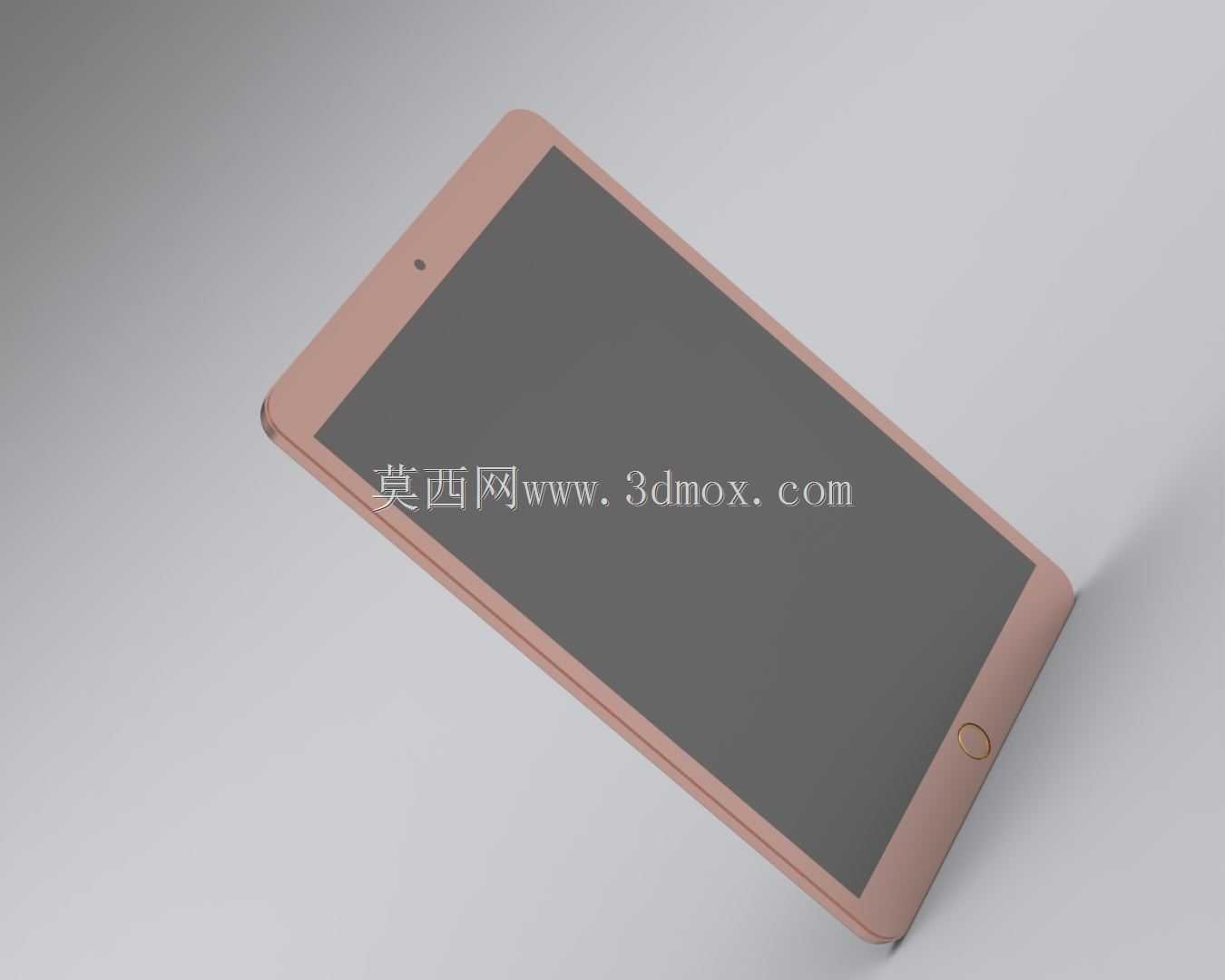

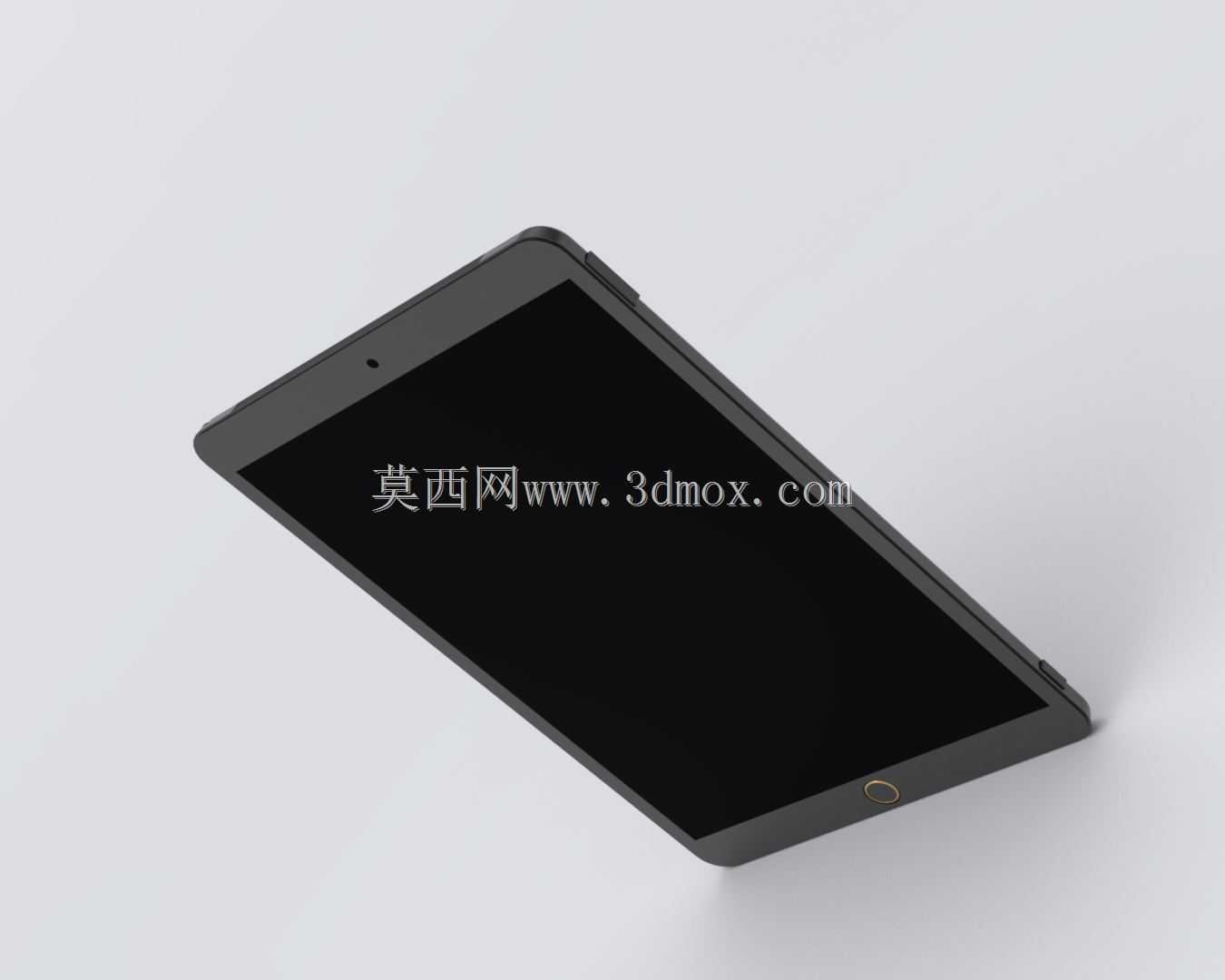

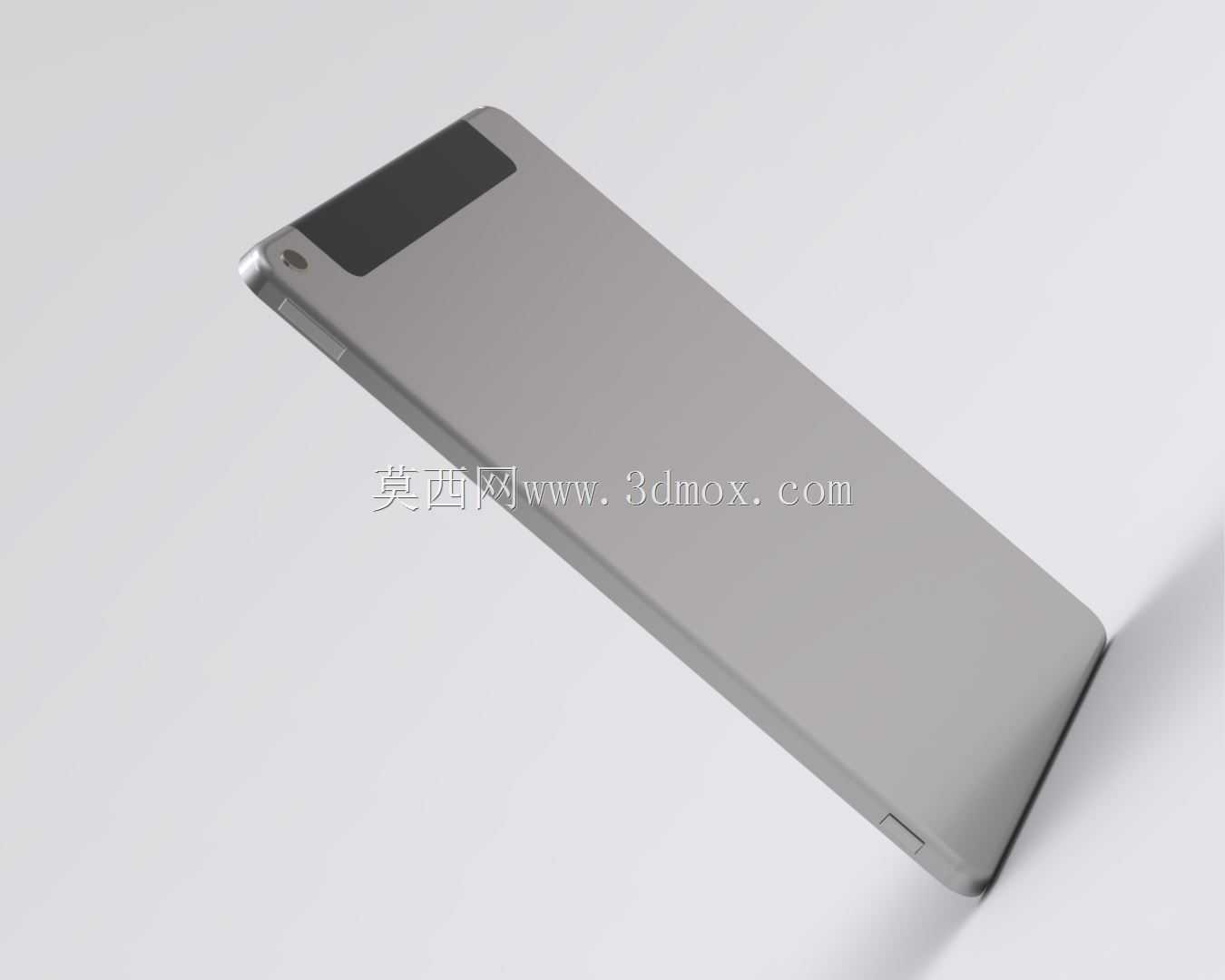

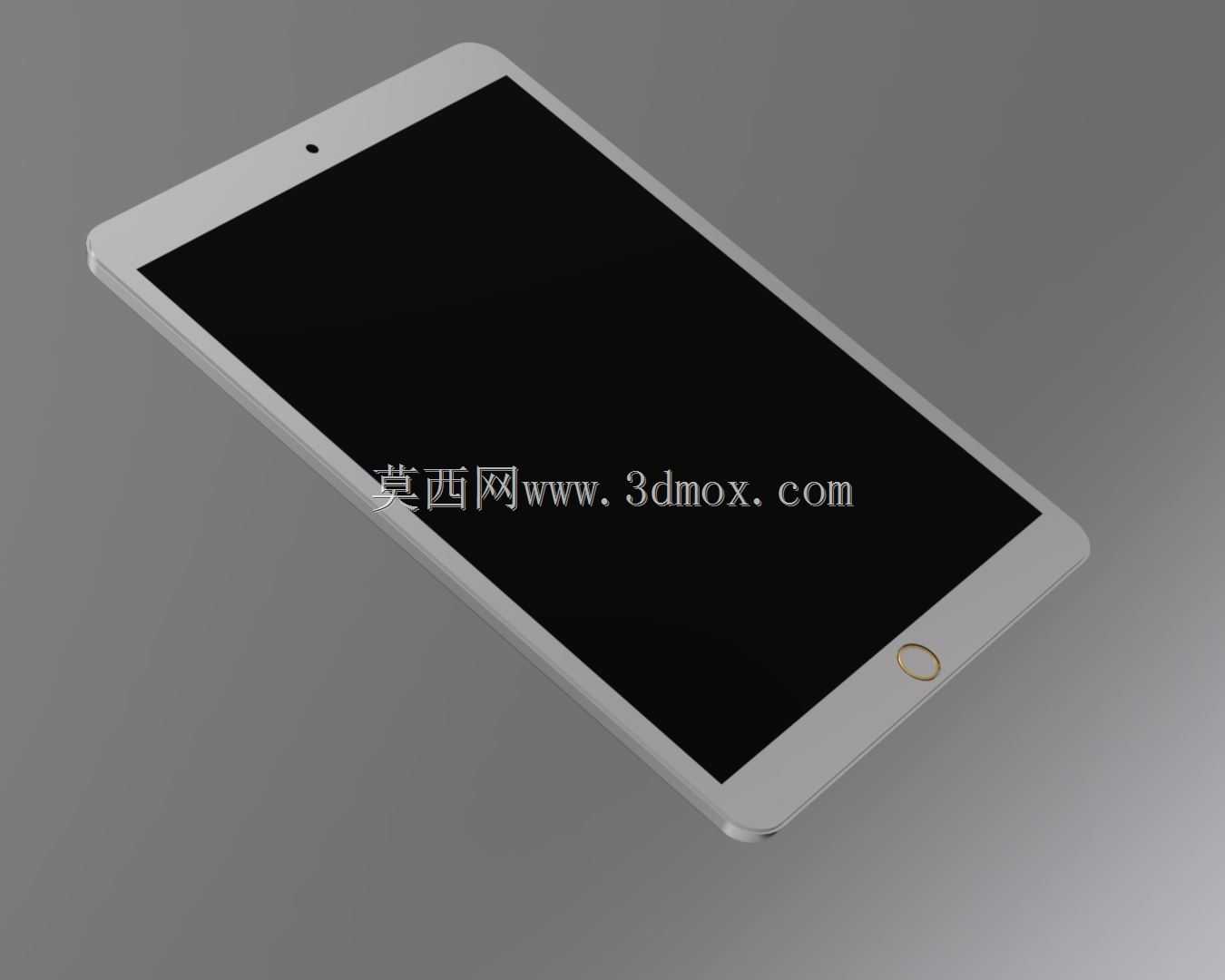

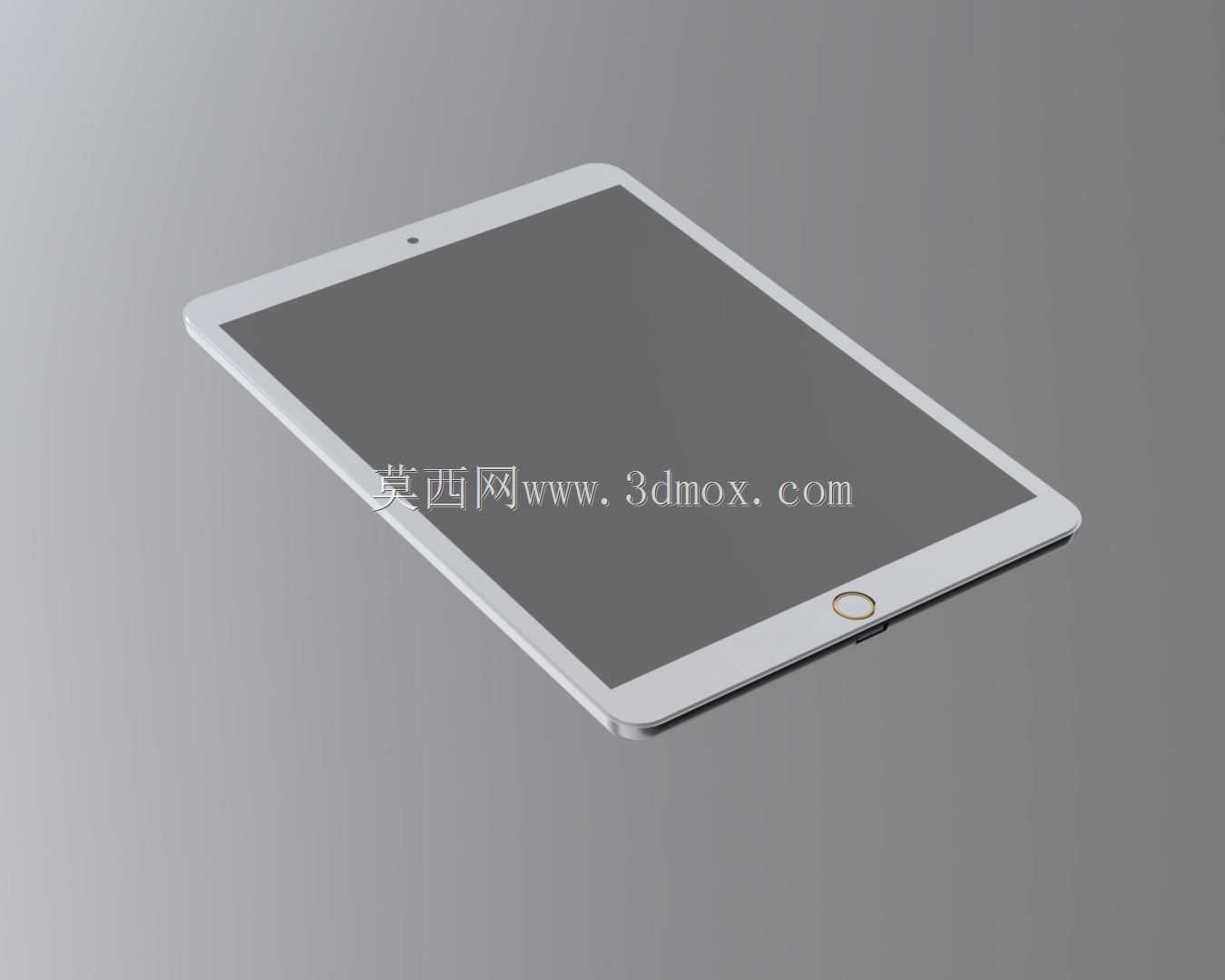

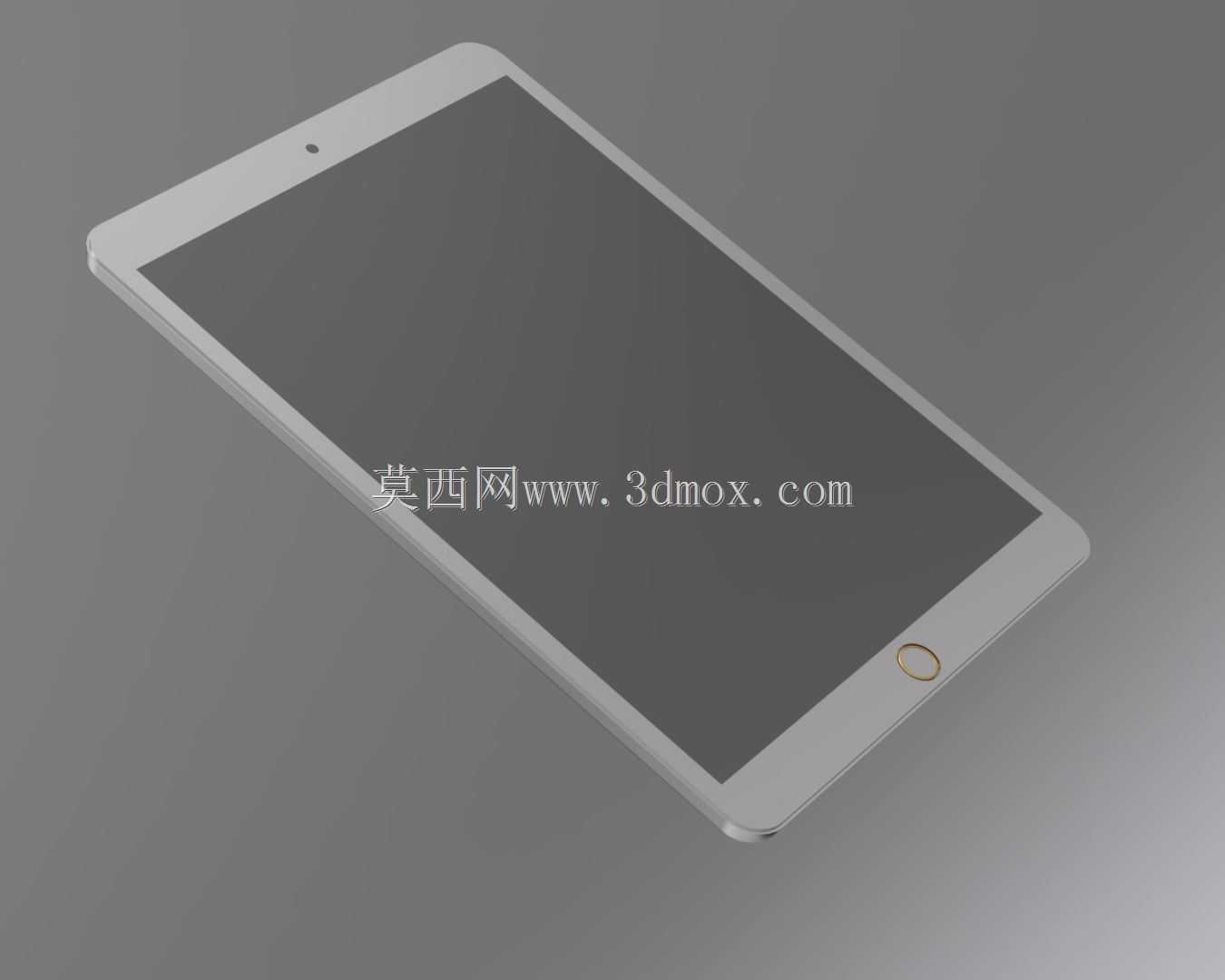

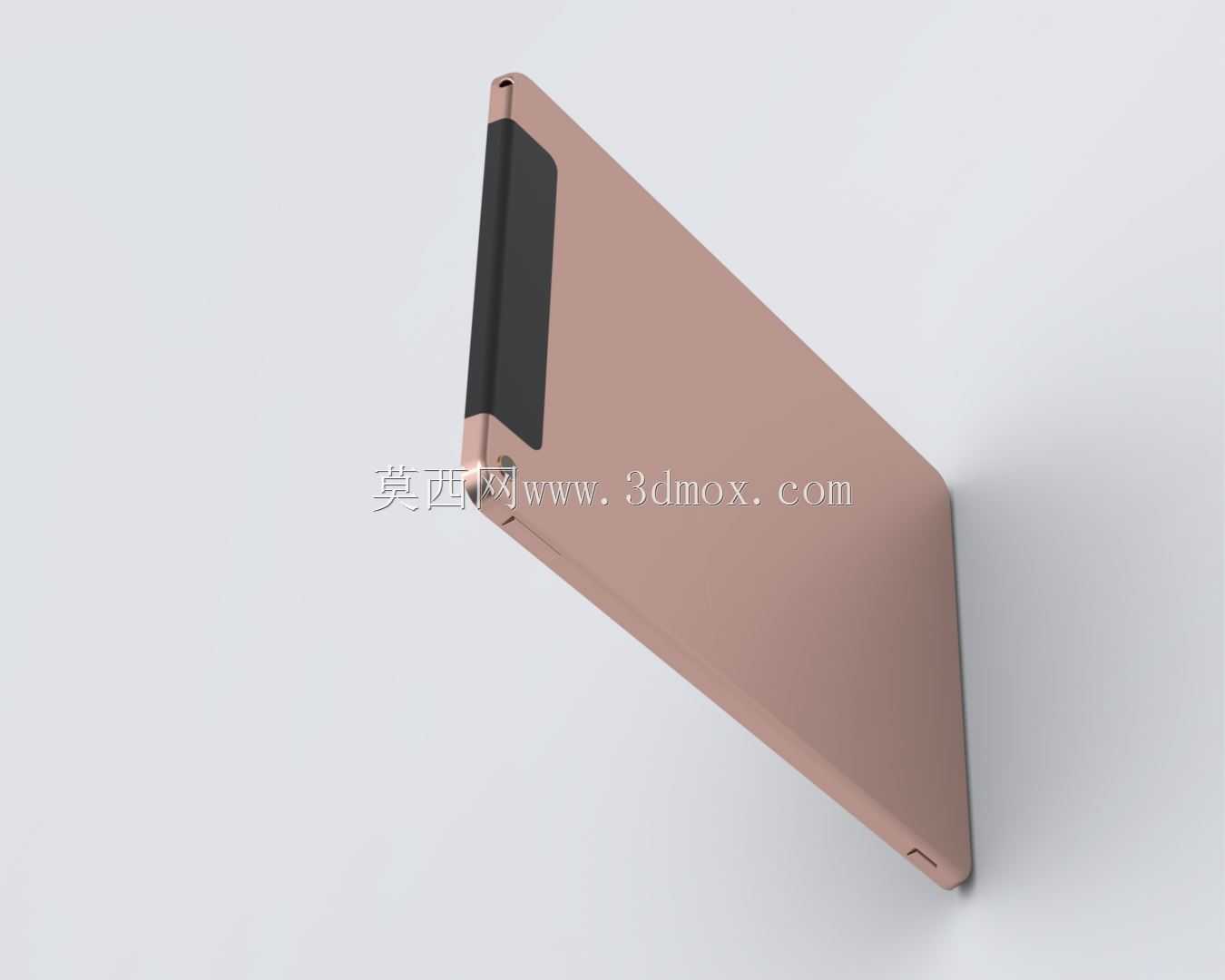

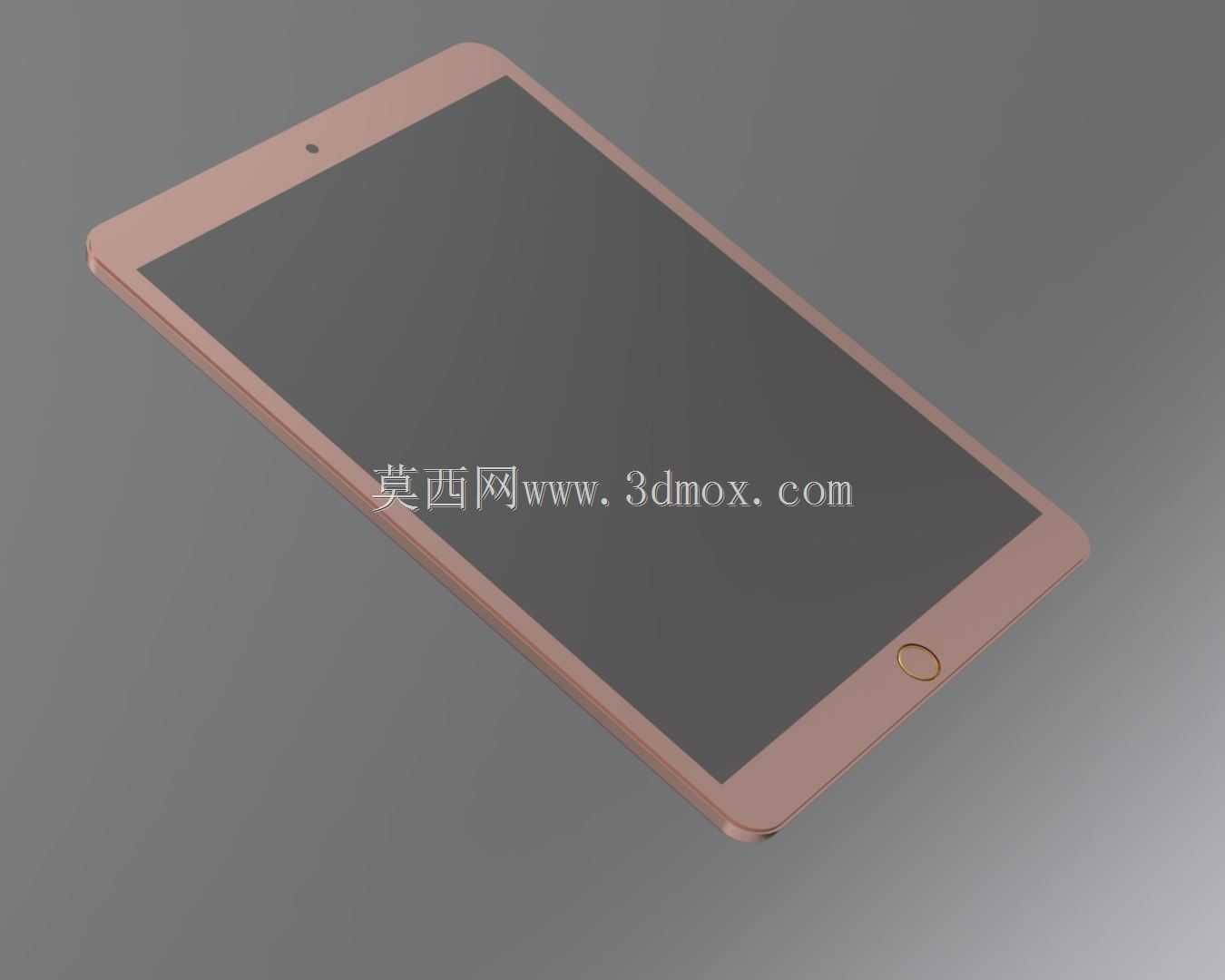

　　该套三维数模围绕苹果第八代iPad的整机外观与装配边界展开，建模阶段优先还原量产平板的正面玻璃覆盖、圆角矩形机身、居中前置摄像头、底部Home按键以及侧边按键布局，可用于消费电子周边产品开发、保护套结构校核、展示支架适配和教学演示场景。对于做平板配件的工程师来说，数模最直接的价值不是渲染效果，而是把设备在握持、放置、充电、插接和支撑时的空间关系表达清楚。

　　从实际用途看，这类平板终端广泛出现在移动办公、课堂教学、门店展示、工业点检、医疗查房和车载信息交互等场景。设备本身承担触控显示、无线通信、音视频播放、数据录入和外设连接等功能，因此周边结构设计不能只看正面轮廓，还要考虑背面摄像头区域、扬声器开孔、充电接口位置、按键行程以及手持时的避让。数模将屏幕黑边、金属背板过渡、圆角半径和整机薄型化特征统一在同一坐标系中，便于后续在装配体里直接引用。

　　外形处理上，整机采用大尺寸触控屏与窄边框组合，前表面以完整玻璃面板为主，四角连续圆滑过渡，避免保护件在角落处形成硬点。Home键位于正面下边框中心，前置摄像头位于上边框居中位置，这些特征对贴膜定位、工装吸附和面板开孔都有直接影响。背板与中框的衔接采用平缓曲面，侧边厚度在视觉上较薄，但在结构配合时仍需按真实包络保留间隙，不能把渲染图中的锐利边缘当成可加工尺寸。

　　安装边界方面，若将该平板嵌入自助终端、机柜支架或桌面底座，需要先确定屏幕可视区、机身外轮廓和背部支撑面三类基准。正面压框不能压住显示有效区域，也不能遮挡摄像头与按键；背部支撑应避开摄像头凸起和标识区域，并在四角或长边设置稳定接触点。用于保护套设计时，内侧包覆唇边要围绕机身边缘连续布置，转角处预留弹性变形空间；侧边按键位置可采用局部镂空或独立按键帽，充电口区域则要保证插头插拔方向上有足够直线空间。

　　在支架与底座开发中，平板的重心位置会影响俯仰角稳定性。数模可用于模拟横屏、竖屏两种摆放状态，检查支撑面宽度、挡边高度和背部托点是否形成稳定三角形约束。若设备用于产线点检或仓储扫码，支架还需考虑触控操作时的前倾力，底座不能只依赖底部摩擦，应让承托结构同时限制前后滑移和侧向翻转。

　　建模思路上，外观曲面以整机对称关系和圆角连续性为核心，先建立屏幕面板、中框和背板的主体块，再细化摄像头、按键、接口和按钮区域。屏幕面保持平整，便于后续与玻璃、保护膜、触控组件等平面零件配合；边框圆角按多段连续过渡处理，使保护壳在转角处不会出现局部干涉。按键与开孔虽然在外观模型中以简化形式表达，但位置关系保留完整，能够满足布局检查和干涉判断。

　　对于三维结构从业者，该数模还可作为消费电子产品薄型化设计的参考案例。平板类设备不像机架零件那样依赖复杂安装孔位，却更强调外轮廓、人体握持和周边附件的协同。通过在装配环境中调用该模型，可以快速校核保护套壁厚、支架托角、充电插头空间、键盘磁吸位置以及展示柜内净空。设计时应把屏幕可视面作为正面基准，把背部接触面作为支撑基准，再根据横屏、竖屏和手持三种使用状态分别检查边界，这样得到的结构方案更容易在实际样品装配中落地。
