工业仓储用管道悬臂存储货架结构

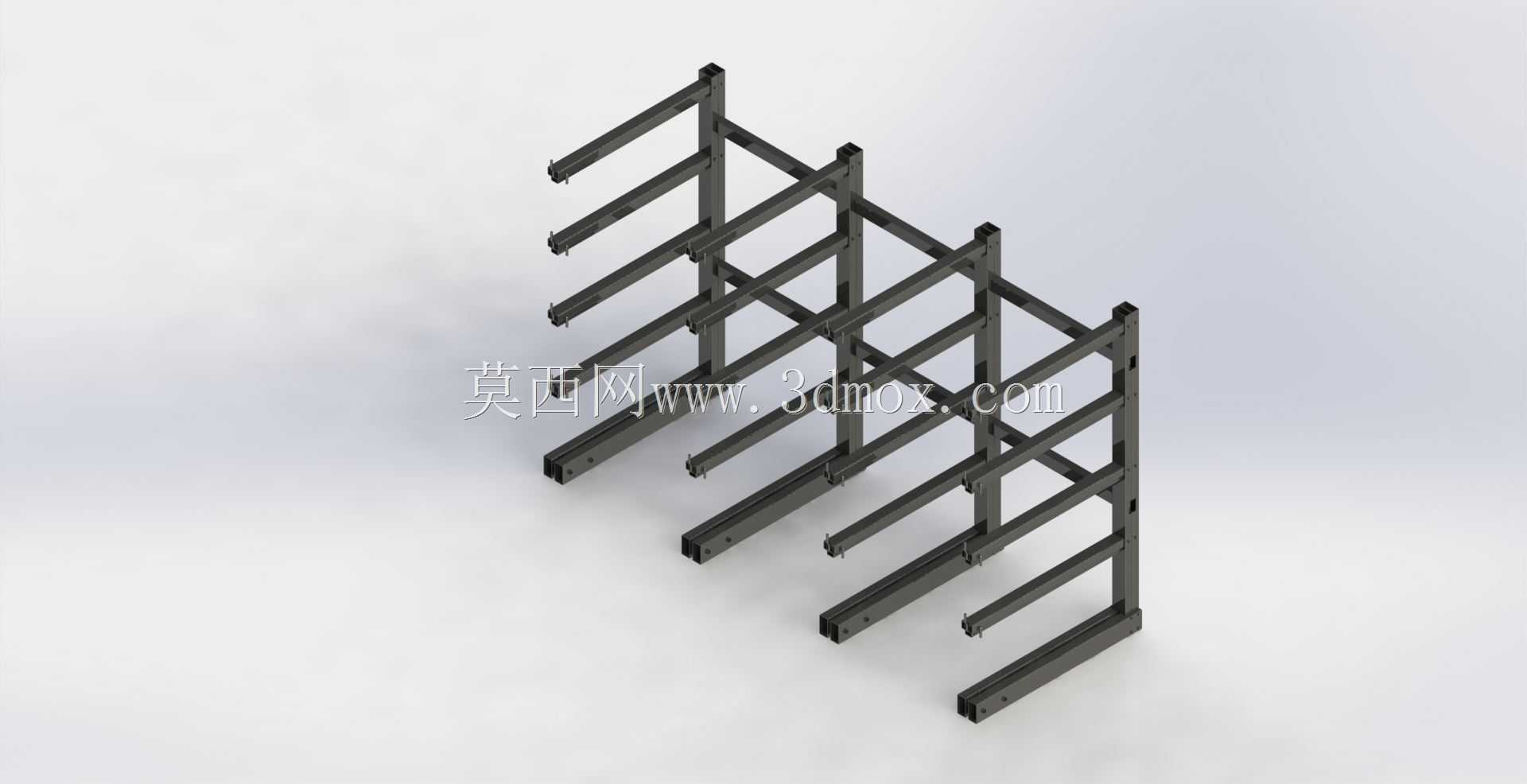

　　在管材、型材、长轴类工件的仓储作业场景中，常规的层板式货架往往受限于进深尺寸，无法适配6米及以上长度的长条状物料存放，强行堆叠不仅会造成下层物料受压变形，取料时还需要反复挪移上层货物，作业效率极低，同时存在物料滑落的安全隐患。这套悬臂存储结构正是针对长条形工业物料的存储痛点设计，整体采用多立柱并排排布的框架形式，每根立柱上沿高度方向分层设置外伸的悬臂承载臂，单根悬臂的外伸长度可根据常规存储物料的直径范围做适配调整，相邻两排立柱之间预留足够的叉车作业通道，满足侧面上下料的操作需求。从结构受力角度看，立柱采用闭口型钢截面加工，底部通过地脚膨胀螺栓与混凝土地面刚性连接，每根悬臂与立柱的连接节点采用可调式螺栓固定，可根据存储物料的规格、

　　堆垛高度灵活调整层间距，避免固定层距带来的空间浪费。悬臂的上表面做了防滑处理，部分重载场景下可在悬臂端部加装挡销，防止圆管类物料受外力碰撞后从悬臂端滚落。整套结构的安装边界需要结合车间仓储区域的净高、地面承载能力做前期核算，立柱的排布间距要匹配常用存储物料的最大长度，避免出现物料两端悬伸过长导致的悬臂端部过载变形问题。不同于普通的托盘货架，悬臂式存储结构没有中间层板的遮挡，长条物料可以直接从货架侧面通过叉车或者行车完成存取作业，对于小批量多规格的管材、型材、棒料存储场景，能大幅提升仓储空间的垂直利用率，同时减少物料存取过程中的磕碰损伤。在设计过程中，悬臂的承载能力需要结合单根物料的重量、每层悬臂的存放数量做抗弯强度校核，

　　立柱与悬臂的连接节点要做抗剪验算，底部的地脚连接需要满足水平抗倾覆要求，尤其是存储大直径重型管材时，还要考虑货架整体的侧向稳定性，必要时可在相邻立柱之间加装横向斜撑，强化整体框架的抗扭性能。实际使用中，这类悬臂存储结构常被用在机械加工车间的原材料暂存区、钢材贸易市场的型材存放区、五金管材仓库等场景，相比地面堆垛的存储方式，能提升至少三倍的垂直空间利用率，同时物料分类清晰，取料时无需翻垛，能有效降低仓储作业的人工劳动强度。结构的所有外露金属表面均做除锈喷塑处理，可适应常规车间的潮湿、多粉尘环境，延长整体结构的使用寿命，悬臂的端部做圆弧倒角处理，避免上下料过程中尖锐边角刮伤物料表面或者划伤作业人员。针对不同的存储需求，

　　悬臂还可以选择单悬臂或者双悬臂的布置形式，单悬臂结构适合靠墙布置，充分利用墙面侧的空间，双悬臂结构可布置在仓储区域中间，两侧均可存取物料，进一步提升空间使用效率。在安装施工时，需要先对地面做找平处理，保证每根立柱的垂直度偏差控制在允许范围内，所有连接螺栓需要按照规定的扭矩拧紧，安装完成后要做满载试堆垛测试，确认各节点无变形、整体结构无晃动后再投入正式使用。日常使用过程中，需要遵循分层均布载荷的存放原则，避免局部悬臂超载堆放，同时定期检查连接螺栓的紧固情况、悬臂的变形量，及时排查结构安全隐患。
