内六角圆柱头紧固螺丝三维设计作品

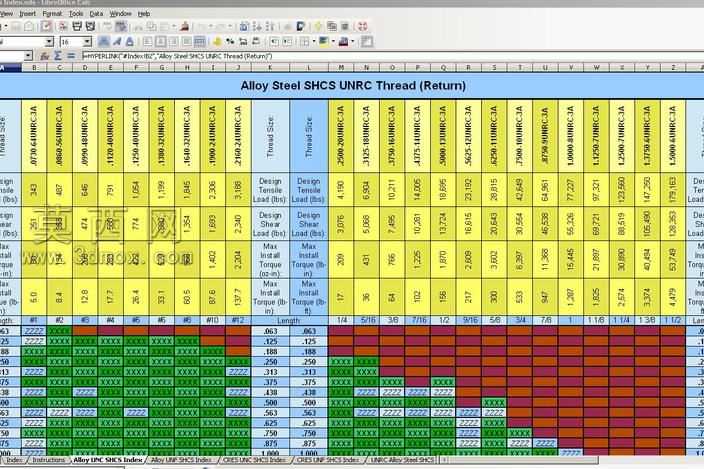

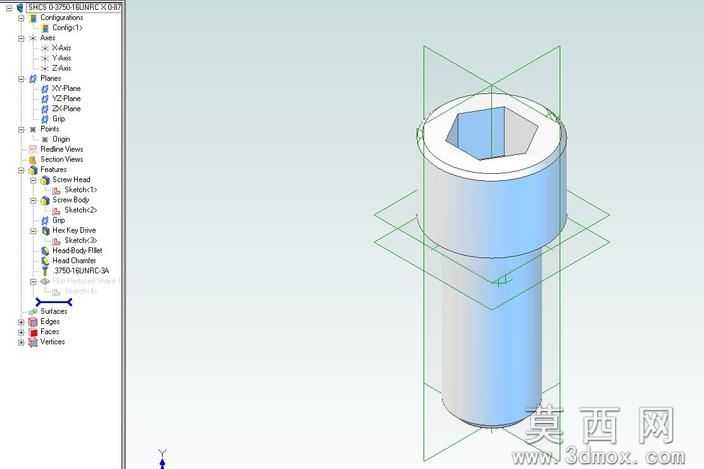

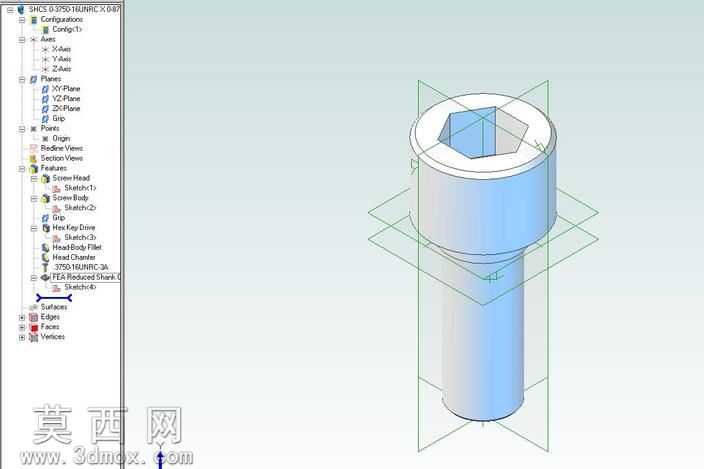

本作品为内六角圆柱头紧固螺丝的三维参数化建模成果，建模过程严格遵循通用紧固件的尺寸规范，从结构基准搭建开始，首先在前视、上视、右视三个正交基准平面上绘制螺丝的中心轴线与头部、杆部的轮廓定位线，确保整体结构的同轴度符合装配精度要求。头部建模阶段，先绘制圆柱头的外圆轮廓，通过拉伸凸台生成头部基体，随后在头部上端面绘制正六边形内凹轮廓，采用拉伸切除命令生成内六角驱动槽，槽口边缘做微小倒角处理，既还原了实际产品的工艺特征，也避免了三维模型在后续装配仿真中出现锐边干涉的问题。杆部建模阶段，以头部下端面为基准，拉伸生成与头部同轴的光杆基体，随后在杆部末端绘制螺纹牙型截面，通过螺旋线扫描切除的方式生成完整的外螺纹结构，螺纹的牙距、牙型角均参照通用公制紧固件标准设置，还原螺纹的啮合结构特征。材质设置上，为模型赋予了不锈钢金属材质，调整材质的反射率、粗糙度参数，模拟不锈钢紧固件的哑光金属质感，同时对模型的边线做了统一的视觉优化，让结构轮廓在渲染视图中清晰可辨。建模过程中同步梳理了零件的特征树结构，将基准面、草图、拉伸特征、切除特征、螺纹特征按建模顺序规整排序，方便后续对螺丝的尺寸参数进行调整修改，可适配不同公称直径、不同长度规格的同类型螺丝快速改型。该模型完整还原了内六角圆柱头螺丝的全部结构细节，既可以作为机械装配设计中的标准紧固件调用，也可用于紧固件结构教学、产品展示渲染等场景，模型的几何精度满足装配干涉检查、运动仿真的使用要求，各部分结构的比例协调，没有出现结构失真、特征遗漏的问题，内六角槽的深度、头部厚度与杆部长度的比例均符合实际产品的尺寸比例关系。
