五轴加工精密铝合金小叶轮结构设计

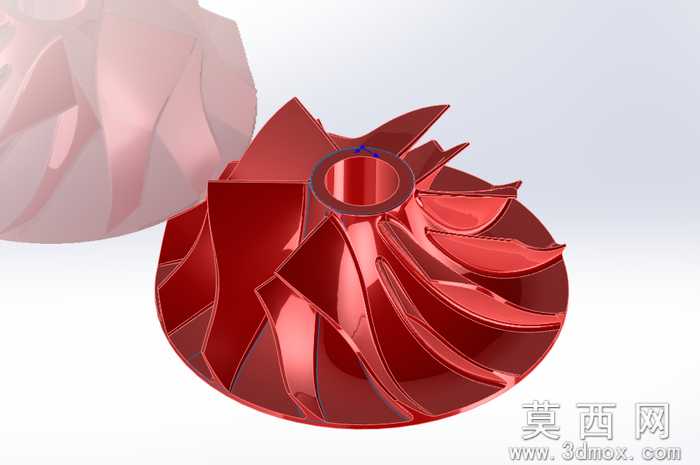

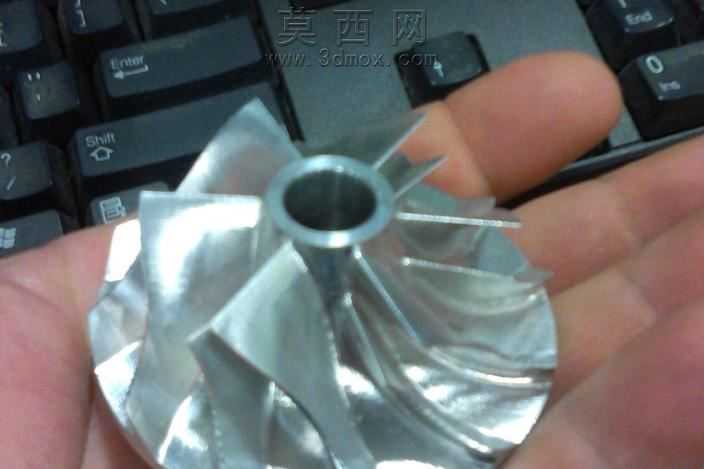

本作品为小型离心式叶轮的三维结构设计，整体采用一体化成型的结构方案，适配五轴数控加工工艺完成实体制造。建模阶段首先完成叶轮中心轴孔的基准定位，以中心孔轴线为全局设计基准，确定叶轮的整体外径、轴向厚度、轴孔内径等核心尺寸参数，保证后续装配的同轴度公差要求。叶片部分采用三元流曲面构型，每一片叶片的型线均经过流体力学适配调整，从轮毂处的根部到轮缘处的叶顶，曲面曲率平滑过渡，无突变折角，既保证流体通过时的流动效率，也兼顾五轴加工时的刀具可达性，避免加工过程中出现刀具干涉、欠切等工艺问题。建模过程中对叶片与轮毂的连接位置做了圆角过渡处理，消除应力集中的尖锐棱边，提升零件实际使用时的结构强度，同时也优化了加工时的刀具走刀路径，减少精加工阶段的刀具磨损。材质设定为6061铝合金，渲染阶段还原了铝合金经过五轴精加工后的金属光泽质感，表面呈现细腻的铣削加工纹理，金属反光自然柔和，清晰展现出叶片曲面的流畅形态与整体结构的精密感。设计过程中同步考虑了配套Fanuc系统五轴机床的加工适配性，结构上规避了五轴加工的倒扣死角，所有曲面均可通过五轴联动铣削一次装夹完成加工，无需二次装夹找正，有效保证加工后的形位公差精度。叶轮的叶片数量经过合理排布，相邻叶片之间的流道宽度均匀一致，既保证了工作状态下的流体输出效率，也预留了足够的精加工刀具运行空间，避免小直径长刀加工时出现的振刀问题，保障加工后的表面粗糙度达到使用要求。整体结构紧凑小巧，中心轴孔可直接与对应规格的传动轴配合装配，无需额外的转接结构，可直接作为小型流体设备、涡轮装置的核心叶轮部件使用，也可作为五轴加工工艺的实操验证样件，检验五轴设备的曲面加工精度与联动加工性能。
