带移动脚轮的氧气耦合装置结构设计

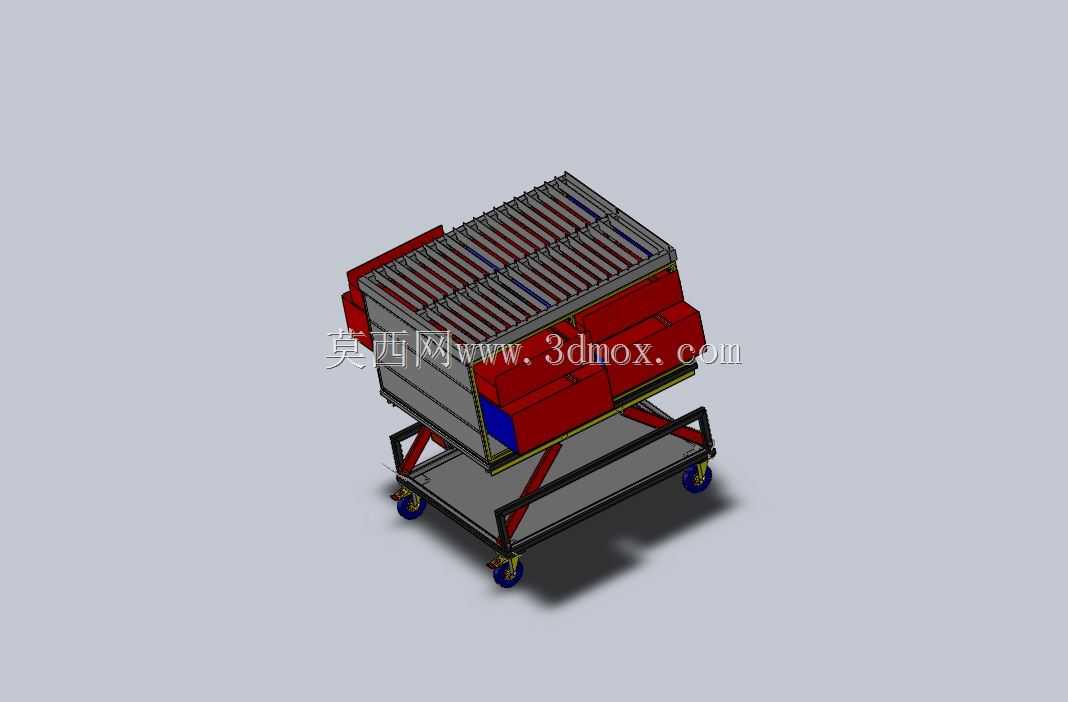

　　在现场气路接驳、临时供气站点搭建、多工位气路切换的作业场景中，这类带移动承载结构的氧气耦合装置，是解决固定气路覆盖不足、工位临时调整供气需求的核心配套设备。区别于固定安装的耦合阀组，该结构将阀组集成、管路排布、承载移动三个核心功能整合在同一台架上，不需要额外做基础固定，推送到作业点位后仅需要锁定脚轮即可完成部署，适配车间内零散工位的临时供气、户外抢修作业的临时气源接驳、多设备轮换供气的耦合切换等多种实际工况。从结构设计逻辑来看，整个装置采用分层承载的思路，底部是方管焊接成型的推车底盘，底盘下方配置四个带刹车的万向脚轮，其中两个脚轮带定向锁止结构，推送时转向灵活，到位后踩下刹车即可完全固定，不会因为气路插拔的反作用力出现位移。

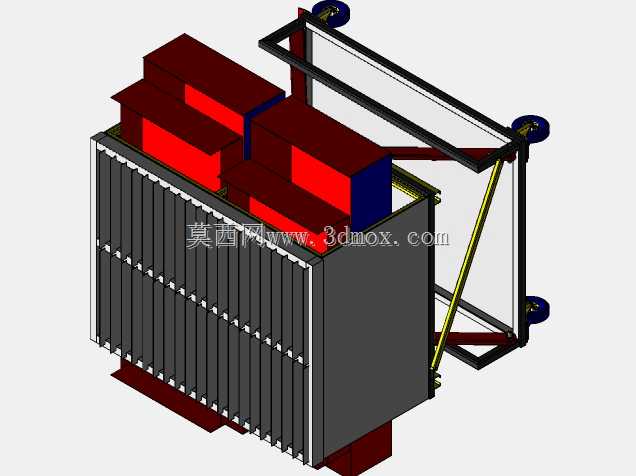

　　底盘上方预留了120mm的离地间隙，既可以避免地面杂物、积水磕碰底部管路，也方便叉车从底部叉取转运，适配跨车间的长距离设备转移。中层是阀组安装承载区，采用红色的模块化安装座，每个安装座对应一路气路的耦合接口，接口排布采用等间距错位设计，相邻接口的中心距预留了足够的扳手操作空间，操作人员在插拔快速接头、紧固密封螺母时，不会因为空间局促出现操作干涉，每一路接口都对应独立的通断控制结构，不需要整体停气即可完成单路的接驳与断开，降低多工位作业时的供气中断影响。上层是散热与管路梳理区，采用格栅式的承载面板，多组平行排布的散热槽既可以减轻整体设备重量，也能让阀组工作时产生的微量热量快速散出，避免长时间连续供气时阀组区域积热影响密封件寿命，

　　面板上预留的管路卡扣位，可以将外接的输气管路整齐固定，避免管路拖地被碾压、拉扯导致的接口脱落漏气问题。整个框架的连接位置都采用三角加强筋焊接，侧方的斜向支撑结构将上层承载的重量均匀传导到底盘框架上，额定承载状态下框架的形变量控制在0.5mm以内，不会因为长期承重出现焊缝开裂、框架变形的问题。在安装边界上，设备整体的宽度控制在800mm以内，可以顺利通过车间常规的900mm宽消防通道与标准门洞，不需要额外拆解即可完成跨区域转运；整体高度控制在1100mm，刚好适配成年操作人员站立操作的舒适高度，不需要弯腰或者抬手即可完成所有阀组的开关操作与接头插拔。气路接口的安装面都做了铣平加工，平面度公差控制在0.02mm以内，

　　安装密封垫后可以实现1.6MPa压力下的无泄漏，满足工业氧气输送的密封要求。推车侧方预留了推拉扶手的安装位，扶手采用圆管弯折成型，表面做防滑包胶处理，推送时握持手感舒适，不会因为金属冷硬触感影响冬季户外作业的操作体验。考虑到氧气输送的安全要求，所有与氧气接触的零部件都做了脱脂除油处理，结构上没有容易积尘的封闭死角，日常维护时只需要擦拭表面即可完成清洁，阀组模块采用快装结构，单个阀组出现故障时只需要松开两个固定螺丝即可完成更换，不需要拆解整个管路系统，大幅降低现场维护的时间成本。底部的脚轮采用聚氨酯材质，滚动阻力小且不会刮伤车间的环氧地坪，在瓷砖、水泥地面等不同工况地面都可以顺畅移动，脚轮的轴承采用密封式结构，车间内的金属粉尘、焊接烟尘不会进入轴承内部，长期使用也不会出现卡滞、转动不畅的问题。整个装置的重心控制在底盘中心偏下位置，即使在倾斜15度的坡面上推送也不会出现侧翻，移动过程中的稳定性足够，不会因为路面颠簸导致上部的阀组、管路出现松动。
