焊接现场维度折弯检测专用检查夹具

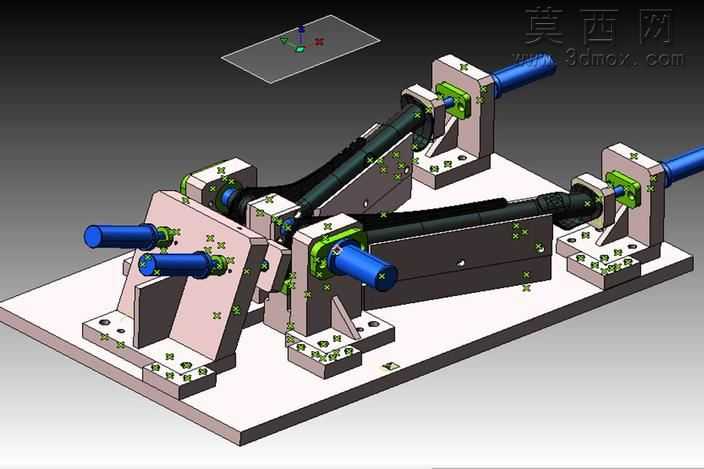

本检查夹具为焊接生产现场针对维度折弯工件的尺寸形位公差检测需求设计，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循检具设计的基准重合原则，以工件的焊接定位基准作为检测基准，避免基准不重合带来的检测误差。整体结构以加厚钢制底板作为安装基座，底板上按照工件的支撑、定位、检测点位分布，设置多组立式定位支座，支座与底板之间通过螺栓紧固连接，定位面经过精度校准，保证各支撑点位的位置度符合检测要求。夹具上配置多组蓝色手柄式快速夹紧机构，夹紧机构的安装位置经过反复模拟调整，确保夹紧力方向垂直于工件定位面，既能够稳定固定待检测工件，避免检测过程中工件移位影响检测结果，又不会对薄壁焊接工件造成额外的挤压变形。各定位支座与工件接触的检测位置设置绿色耐磨衬套，衬套采用高耐磨合金材质，既能够降低反复装夹工件带来的接触面磨损，延长检具的使用寿命，又能保证检测接触面的精度稳定性。建模过程中完成了完整的装配干涉检查，模拟工件的装夹、检测、拆卸全流程动作，确认各运动部件无行程干涉，操作空间充足，符合生产现场的快速检测操作需求。渲染阶段对不同部件赋予对应材质：底板与支座赋予磨砂钢材材质，还原钢制工装的金属质感；夹紧手柄赋予工程塑料材质，区分操作部件与结构部件；耐磨衬套赋予铜合金材质，突出易损检测部件的位置；整体渲染采用工业产品常用的正交视角，清晰展示夹具的整体布局、各部件的装配关系与检测点位分布。设计思路上充分考虑焊接现场的使用环境，整体结构无复杂传动机构，维护简便，装夹操作步骤少，能够帮助质检人员快速完成维度折弯焊接件的形位尺寸检测，快速判定工件是否符合加工精度要求，适配焊接生产线的快节奏检测需求，有效提升现场质检的工作效率，降低不合格工件流入下道工序的概率。
