多工位旋转式物料存储周转架结构设计

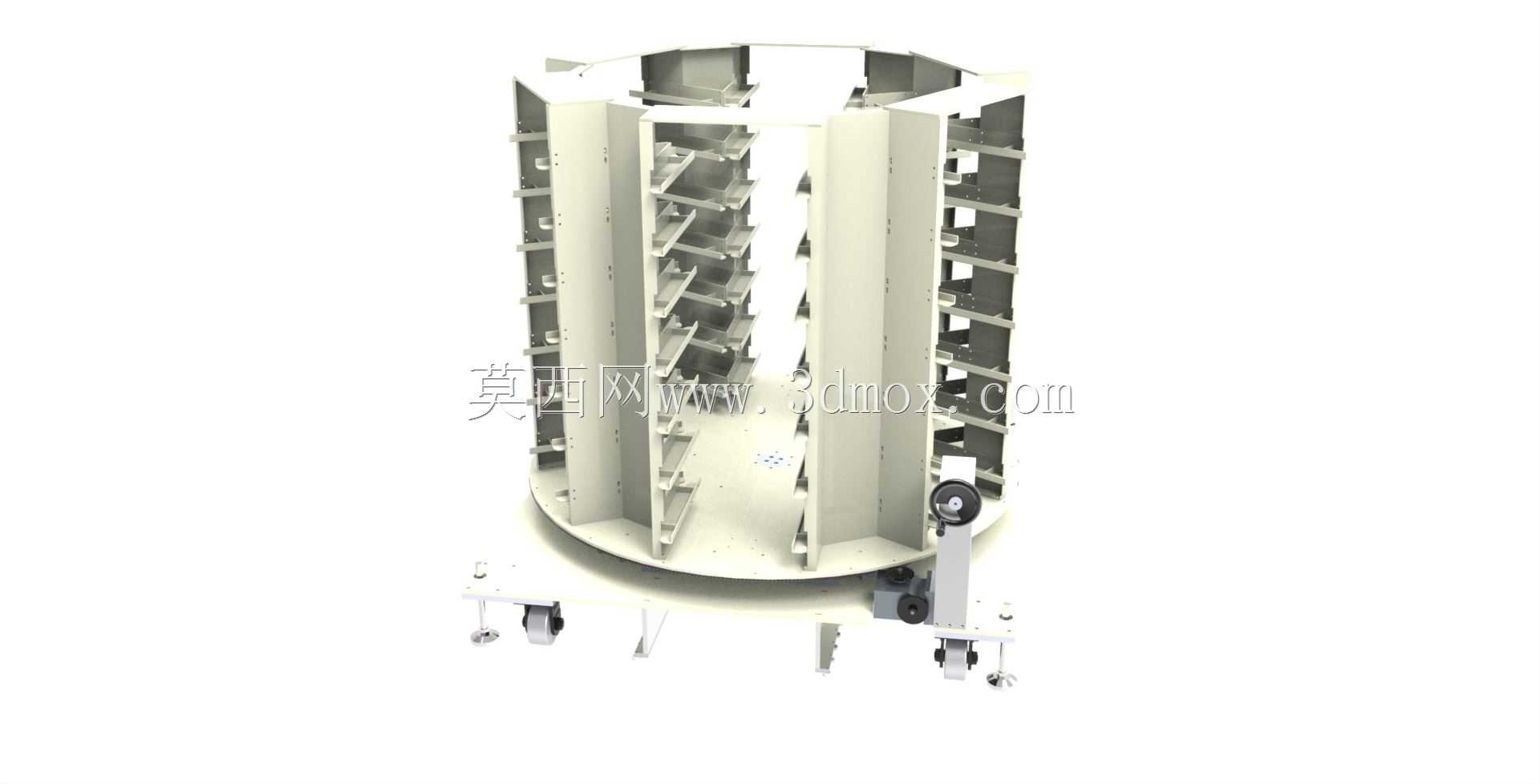

　　这款多工位旋转式存储架，最初的设计出发点是解决车间线边仓小批量多品类物料的存取效率问题，传统的固定层板货架在面对SKU较多、单品类存量不大的电子元器件、小型机加工件、工装夹具等物料时，操作人员往往需要来回走动寻找对应货位，单趟取料路径长，遇到通道狭窄的工位区域，还容易出现人员避让、物料磕碰的情况。从结构上看，整体采用立式圆柱布局，核心承载框架由六组竖向立梁沿圆周均匀排布，相邻立梁之间分层安装可调式货位托架，每一层托架都预留了标准安装孔位，可以根据存放物料的包装高度灵活调整层间距，避免空间浪费。底部采用回转支撑结构作为旋转核心，搭配侧边的阻尼式转动手轮，操作人员站在固定取料位就可以转动整个架体，将需要的货位转到身前，无需绕架行走，

　　单工位操作覆盖全部货位，适配单人操作的线边补料、工具存取场景。架体底部配置了四个带刹车的万向脚轮，其中两个脚轮带定向锁止功能，既可以在需要调整工位布局时整体推移，也能在固定使用时锁止脚轮避免架体滑动，脚轮的安装座采用加厚钢板折弯焊接，和底部的圆形承载底盘满焊连接，焊缝处做了打磨去应力处理，避免长期承重出现焊缝开裂的问题。考虑到车间现场可能存在的地面不平整情况，脚轮旁还预留了可调支撑脚的安装位，需要长期固定放置时可以降下支撑脚，将架体调平，减少回转支撑的偏载受力，延长转动结构的使用寿命。竖向立梁采用标准铝型材搭配定制连接板拼接，不需要复杂的焊接加工，组装时可以根据实际需要的存储高度增减立梁段数，适配不同车间的层高限制，

　　相邻立梁之间的侧面预留了防护网安装槽，如果存放的是小型零散零件，可以加装透明防护板或者金属防护网，避免转动过程中物料滑落。每一层的货位托架都做了向上的折边，折边高度20mm，刚好可以挡住标准尺寸的物料盒底部，托架表面做了喷塑处理，耐磨防滑，放置物料盒时不会出现滑动移位。旋转手轮的位置设置在架体总高度1100mm处，刚好适配成年操作人员站立时的手部操作高度，手轮和回转支撑之间通过同步带传动，传动比设置为3:1，转动手轮时架体转速平缓，不会因为转动过快导致物料倾倒，手轮上还配置了止动插销，转到需要的货位后可以插入插销锁止架体，避免取料过程中架体意外转动。整体架体的外径控制在1200mm以内，占地面积仅1.1平方米左右，

　　相比同存储容量的固定层板货架，占地面积减少40%以上，非常适合放置在生产线旁、维修工位旁、实验室仪器旁等空间有限的区域。在设计过程中，我们对整体承重做了分级核算，单层托架额定承重25kg，整体架体额定承重300kg，完全满足小型物料、工具、耗材的存储需求，回转支撑选型时预留了1.5倍的安全系数，长期满负载转动也不会出现卡顿、晃动的问题。架体顶部预留了标识牌安装位，可以对应每一个货位粘贴物料标识，转动到对应位置时就能清晰看到货位对应的物料信息，不用反复核对查找。另外，考虑到部分场景需要防静电，所有金属构件之间都设置了导电连接片，底部脚轮采用防静电橡胶材质，可以将架体上的静电导到地面，适合存放电子元器件、PCB板等对静电敏感的物料。整个结构没有复杂的定制加工件，大部分零部件都是标准件，后期维护更换非常方便，比如脚轮损坏、手轮磨损都可以直接采购标准件替换，不需要专门定制加工，降低了后期的使用维护成本。在实际测试过程中，我们模拟了车间每天200次转动操作的使用频率，连续测试3个月后，回转支撑的转动阻尼没有明显变化，架体整体没有出现变形、焊缝开裂的情况，层板调整位置后承重能力也没有出现衰减，完全满足工业现场的长期使用需求。
