手持拍摄稳定支撑装置结构设计

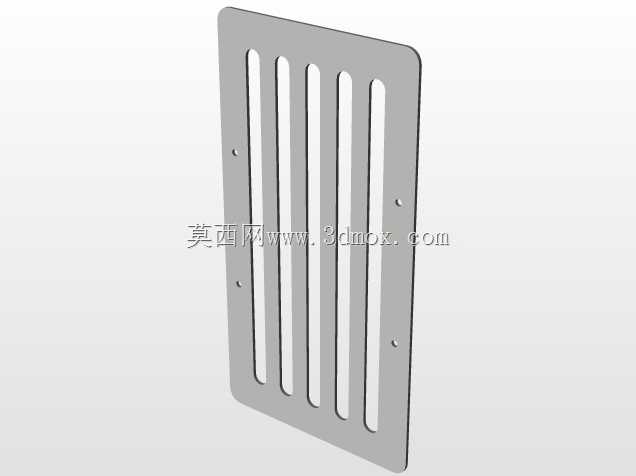

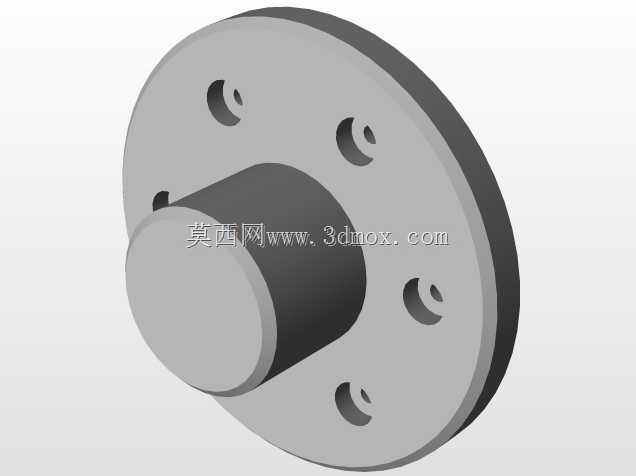

　　这款手持拍摄稳定支撑装置，核心作用是抵消手持拍摄过程中产生的无规则抖动，让移动拍摄过程中获取的画面保持平稳顺滑，避免画面出现果冻效应、晃动模糊等问题，广泛适用于个人vlog拍摄、户外跟拍、小型纪实影像采集、运动场景记录等场景，不管是日常记录生活，还是小型团队拍摄轻量化素材，都能通过这套结构降低对重型专业稳定设备的依赖，提升单兵拍摄的机动性。从结构设计逻辑来看，整套装置采用对称式重力平衡思路，中部的垂直导柱作为核心承载轴，上下两端的承载结构分别承担设备安装与配重平衡的功能。顶部的安装平台采用多组平行长条槽设计，这类槽孔结构一方面可以降低平台自身重量，减少上部结构的整体负载，另一方面可以兼容不同尺寸拍摄设备的安装固定需求，

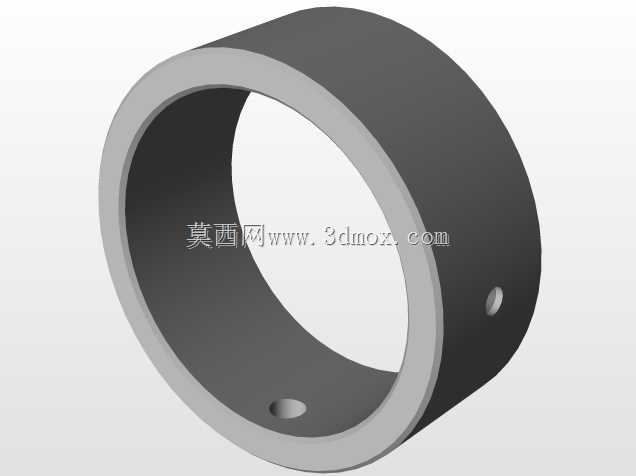

　　不管是小型运动相机、卡片机还是尺寸稍大的手机拍摄套件，都可以通过绑带、快装螺丝穿过槽位完成固定，不需要额外定制专属安装板，适配灵活性更强。平台与垂直导柱的连接位置做了锥形过渡结构，能够分散上部设备的载荷，避免连接位置出现应力集中，长期使用也不会出现连接位变形、松动的问题。中部导柱上套装的环形配重块是整套平衡结构的核心调节部件，配重块可以沿着导柱轴向上下滑动调整位置，根据上部安装设备的重量差异，调整配重块的高度就能快速调整整套装置的重心位置，让整体重心落在握持轴的中心线上，握持时只需要很小的力量就能维持装置的水平状态，长时间手持拍摄也不会出现明显的手部酸胀感。导柱表面做了光滑处理，配重块滑动时阻尼均匀，不会出现卡顿或者窜动的问题，

　　调整到位后可以通过侧顶丝快速锁止，避免拍摄过程中配重块移位导致平衡失效。底部的支撑脚采用对称式双足结构，两个支撑脚向两侧水平延伸，末端设置了圆柱形配重块，进一步拉低整套装置的整体重心，提升平衡稳定性，支撑脚同样开设了长条调节槽，末端的配重块可以沿着槽位调整水平位置，适配不同重量上部设备的平衡需求，当上部设备重量偏大时，可以将末端配重块向外侧移动，增大力臂来平衡上部载荷，不需要额外增加配重块数量就能实现平衡调节，进一步控制整套装置的整体重量。整套装置的结构没有采用复杂的电子防抖元件，纯机械结构的设计一方面降低了整体制造成本，另一方面也提升了装置的环境适应性，在低温、高湿、多尘的户外环境下使用，也不会出现电子元件失效的问题，

　　维护成本极低。从安装边界来看，顶部安装平台的有效安装宽度可以覆盖常规手机、运动相机的安装尺寸，不需要额外加装扩展配件就能完成设备固定，底部支撑脚展开后的宽度控制在单手握持的舒适范围内，不会因为尺寸过大影响手持操作的灵活性，垂直导柱的长度经过优化，握持位置刚好处于整套装置的重心区间，握持时手腕可以保持自然放松的姿态，降低长时间操作的疲劳感。在实际使用过程中，这套结构可以实现前后、左右方向的重力自平衡，当手部出现小幅度晃动时，上部的承载平台会在重力作用下自动保持水平状态，抵消手部传递的抖动，相比直接手持设备拍摄，画面的平稳度可以得到明显提升。整套结构的零件数量较少，大部分零件都可以采用常规的钣金切割、金属车削工艺加工完成，加工难度低，普通的机加工门店就能完成零件制作，后期如果出现零件损坏，也可以快速加工替换，不需要依赖专属的定制配件。结构上没有设置复杂的转动关节，日常使用时不需要频繁做关节保养，只需要定期清理导柱表面的灰尘，保证配重块滑动顺畅就能维持正常使用。对于三维结构设计从业者来说，这套模型的结构逻辑可以直接复用在各类小型手持稳定支撑设备的设计中，槽位调节、重力配重的设计思路也可以延伸到其他需要动态平衡的小型手持设备开发上，参考价值较强。
