多层填料式化工塔内部结构三维设计

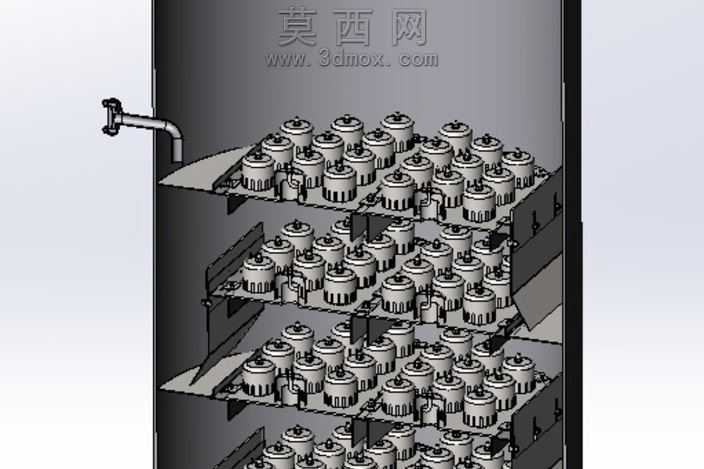

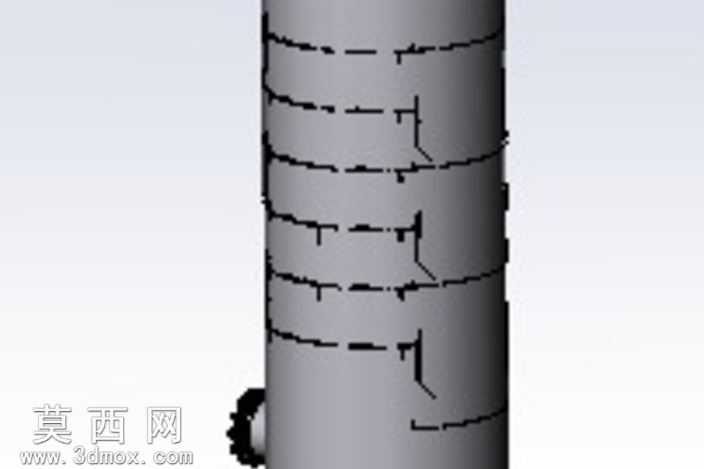

本作品为多层填料式化工塔的内部结构三维建模成果，建模过程依托三维设计软件完成，整体采用1:1等比例还原工业塔器的真实构造逻辑。建模初期先完成塔体主筒体的曲面构建，通过拉伸、抽壳特征生成圆柱形承压外壳，筒体侧壁的进料接管采用扫描特征生成弯管结构，搭配法兰接口与外置阀门的细节建模，还原接管与筒体的焊接装配关系。塔内部分层设计是本次建模的核心，共设置四层承托塔盘，每层塔盘通过阵列特征完成数十个填料单元的规整排布，填料单元采用带压盖的圆柱式结构，建模时先完成单个填料的细节建模，包含筒体、顶部压紧盖、底部定位凸台的结构特征，再通过线性阵列结合圆周阵列的方式，将填料单元均匀排布在每层塔盘的承载面上，保证每层填料排布的规整性与装配合理性。层与层之间设置倾斜的导液板结构，通过拉伸切除与拔模特征完成导液板的角度设置，还原塔内介质的导流路径，避免壁流效应影响传质效率。材质渲染阶段，塔体主外壳采用哑光碳钢材质，设置合适的金属粗糙度与反射参数，还原工业碳钢设备的真实质感；填料单元采用浅灰色工程塑料材质，区分于塔体金属材质，提升内部结构的辨识度；接管阀门采用铸钢材质搭配黑色手轮的材质区分，清晰展示外接部件的结构细节。设计过程中充分考虑塔器的实际工作逻辑，每层塔盘预留足够的气液流通空间，填料单元的排布密度符合工业塔器的设计规范，导液板的倾斜角度经过参数化调整，保证介质能够顺利导流至下层填料区域。整体模型采用装配体模式构建，各部件之间添加正确的装配约束关系，塔盘与筒体内壁采用同轴配合与面重合配合，填料单元与塔盘定位孔采用同轴配合，导液板与筒体内壁采用角度配合，保证整体结构的装配合理性，可直接用于结构展示、教学演示以及后续的工程化调整参考，清晰展现填料塔内部的分层排布逻辑与各部件的装配关系。
