壁挂式多功能车载纸巾收纳支架结构设计

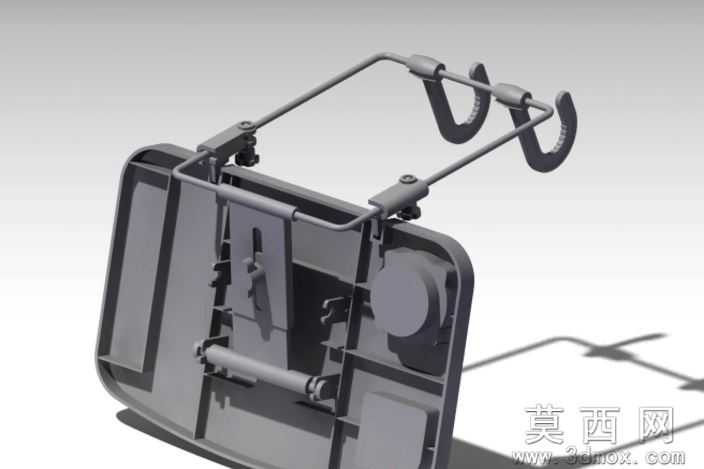

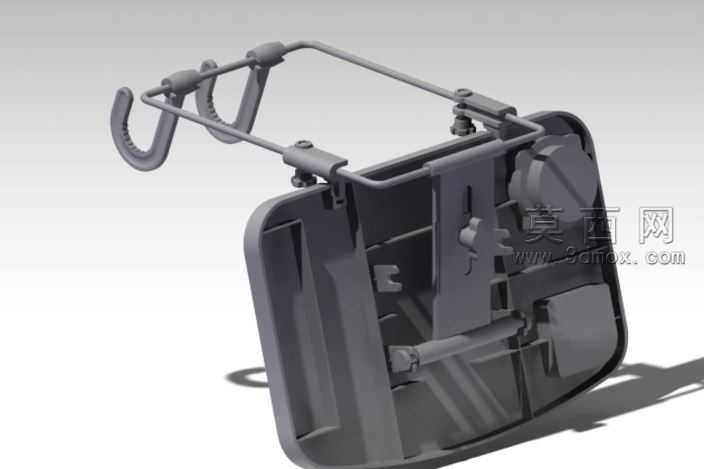

本作品为壁挂式多功能纸巾收纳支架的三维设计成果，建模阶段依托参数化三维设计软件完成全结构的精准搭建，首先对产品的使用场景进行拆解，针对车载椅背、壁挂墙面等多场景适配需求，确定了主体背板承托+顶部弹性挂架的核心结构框架。建模过程中先绘制主体背板的二维轮廓草图，通过拉伸、抽壳命令构建出纸巾容纳腔的基础壳体，对壳体边缘做圆角过渡处理，避免使用过程中出现锐边划伤的问题，同时在壳体内部设计了纸巾托举的弹性压片结构，通过旋转副与壳体连接，可随着纸巾存量减少自动下压托举剩余纸巾，保证抽取过程顺畅不卡纸。顶部的挂架结构采用分体式建模思路，先构建两根平行的金属支撑杆，通过铰接支座与主体背板连接，可实现一定角度的翻转调节，适配不同厚度的椅背、挂杆等挂载基面，支撑杆末端设计了双C型弹性挂钩，挂钩内侧做了防滑纹理结构，挂载时可通过弹性形变卡紧挂载位，避免车辆行驶过程中支架晃动脱落。材质渲染阶段针对不同部件做了差异化材质赋予，主体壳体采用哑光ABS工程塑料材质，调整材质的粗糙度、漫反射参数还原塑料件的细腻磨砂质感，金属支撑杆与挂钩采用哑光喷塑金属材质，添加细微的颗粒质感提升真实度，铰接部位的螺丝、转轴等小零件采用镀锌金属材质，还原金属件的微弱反光特性。渲染场景采用简洁的影棚环境，添加柔和的面光源与环境遮蔽效果，清晰呈现产品的结构细节与装配关系，整体设计兼顾了纸巾收纳与小物件挂载的双重功能，结构紧凑合理，所有活动部件的装配间隙都经过参数校核，保证活动顺畅无卡滞，同时兼顾了不同使用场景的安装适配性，具备较高的实用落地价值。
