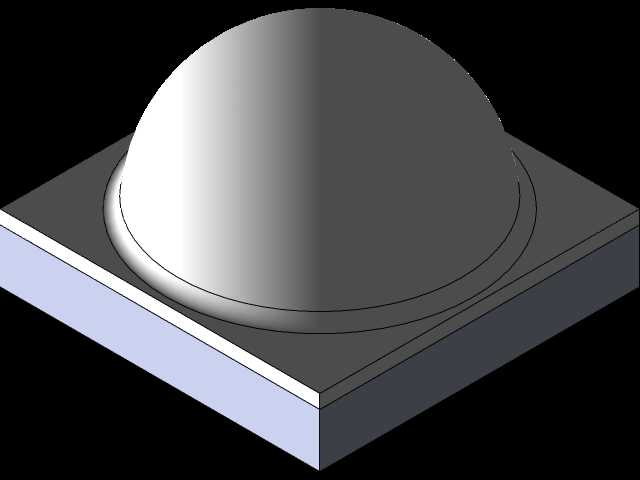

科锐XP-E2贴片式LED灯珠三维结构

　　在做手持通讯终端、便携工控通讯设备的结构设计时，板载指示光源的选型和结构匹配一直是容易被忽略但影响整机可靠性的细节，这款CREE XP-E2系列LED的三维结构，刚好能覆盖这类设计场景的选型校核需求。做这类小尺寸贴片光源的结构建模时，首先要卡准的是封装本体的安装边界，方形陶瓷基座的边长、基座总厚度、半球形光学透镜的突出高度都要和实际物料的公差带匹配，不然做PCB布局时会和周边的屏蔽罩、结构筋位产生干涉，之前做一款防爆手持对讲机的面板设计时，就遇到过光源模型尺寸不准，导致导光柱和灯珠透镜顶死，组装后透镜被压裂出现暗斑的问题，这类小器件的尺寸偏差往往在零点几毫米，但对整机装配的影响很大。

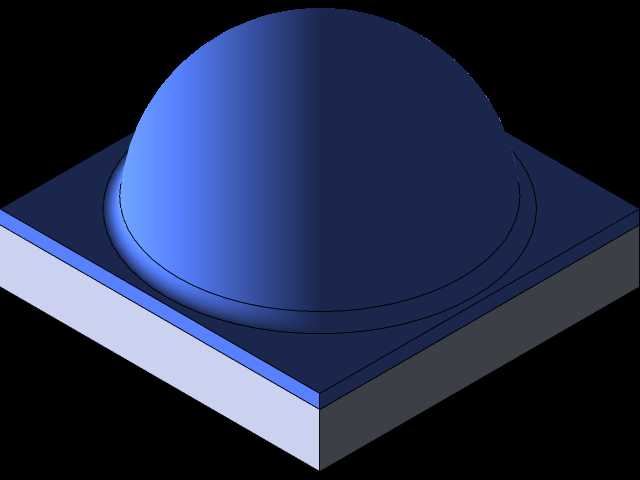

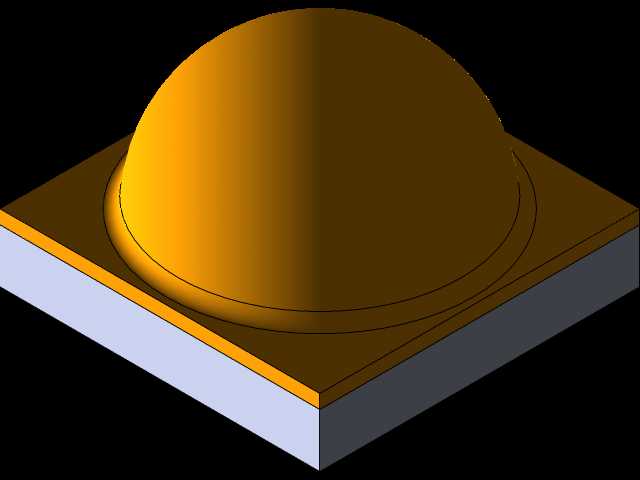

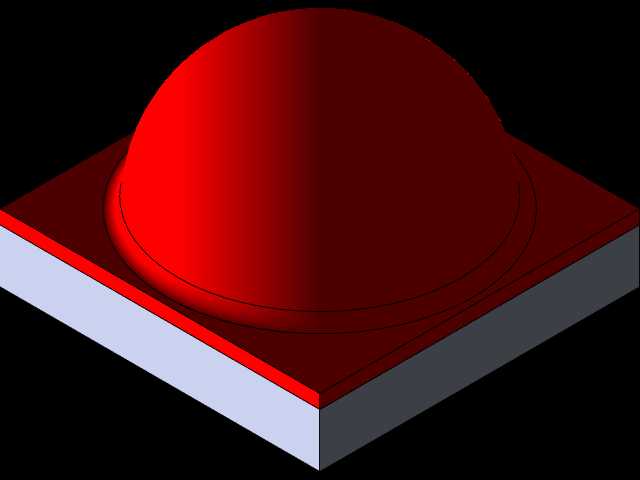

　　从功能特性来看，这款XP-E2系列LED属于小功率高亮度的贴片光源，不同的型号后缀对应红、蓝、白等不同发光色温与波长，可适配通讯设备的不同状态指示需求，比如电源状态、信号强度、告警提示的不同光色区分，半球形的透镜设计是为了控制出光角度，让光线在指定的发散角范围内输出，配合设备面板上的导光结构时，能减少光损，避免相邻指示灯之间出现串光问题。建模的时候要注意透镜和陶瓷基座的配合位置，透镜底部的环形定位凸台是和基座上的封装凹槽过盈配合的，这个位置的尺寸如果做不准，不仅外形失真，后续做光机仿真的时候，出光路径的模拟结果也会出现偏差。

　　实际应用场景里，这类贴片LED除了手持通讯终端，还会用在通讯基站的板载状态指示、工业通讯模块的故障提示、便携通讯测试设备的面板指示上，不同的应用场景对安装的要求也有区别，比如用在户外通讯设备上时，要考虑灯珠周边的三防漆涂覆边界，模型里要预留出涂覆的避让空间，不能让三防漆覆盖到透镜表面，不然会影响出光效率；如果是用在带按键背光的通讯设备上，还要匹配导光膜的安装位置，灯珠的发光面高度要和导光膜的入光面高度差控制在合理范围，不然会出现背光不均匀的问题。

　　设计思路上，这个模型的结构还原要区分陶瓷基座、散热衬底、封装焊盘、光学透镜几个不同的部分，陶瓷基座是承载芯片和透镜的主体，底部的散热衬底是和PCB焊盘接触的主要散热路径，建模的时候不能把这部分和信号焊盘做成一体，要区分开不同的结构层级，方便后续做热仿真的时候赋予不同的材料属性。焊盘的尺寸和位置要完全对应规格书里的PCB封装尺寸，包括焊盘的宽度、间距、边缘到基座侧边的距离，这样结构工程师导出模型给PCB工程师的时候，能直接对齐封装，不用反复核对尺寸。半球形透镜的曲率要匹配实际物料的光学参数，不能随便用一个标准半球代替，因为不同批次的同系列灯珠透镜曲率可能有细微调整，这个模型对应的是XP-E2系列的标准封装曲率，能满足常规结构设计的校核需求。

　　安装边界方面，这款灯珠采用表面贴装工艺，回流焊的温度曲线对应的封装耐温特性，在结构设计时要考虑周边器件的热影响，不能把发热量大的器件比如功率电感、功放芯片布置在紧邻灯珠的位置，不然长期高温工作会加速透镜的老化，出现透光率下降的问题。模型里预留的焊盘尺寸是按照标准回流焊工艺设计的，焊盘的外延长度要满足锡膏印刷的钢网开口要求，避免出现虚焊、立碑的焊接缺陷。另外，灯珠顶部的透镜最高点到PCB表面的高度是安装的关键尺寸，这个尺寸决定了面板上导光柱的设计长度，以及导光柱和灯珠之间的预留间隙，间隙太小会压伤透镜，间隙太大则会增加光损，导致指示灯亮度不够。

　　在做通讯设备的结构堆叠时，这类小尺寸光源的模型精度直接影响整机的内部空间利用率，很多工程师在选型初期随便找个近似尺寸的LED模型代替，等到打样的时候才发现尺寸不匹配，不得不修改模具或者调整PCB布局，反而耽误项目进度。这个模型的结构细节还原度足够支撑从选型评估、结构堆叠、干涉检查到工艺校核的全流程设计需求，不管是做手持类通讯产品的面板设计，还是做机架式通讯设备的板载指示设计，都能直接调用，减少重复建模的工作量，也能避免因为模型尺寸不准带来的设计风险。做这类电子元器件的三维建模，核心不是做外观的形似，而是要把和结构设计、装配工艺、散热设计相关的关键尺寸都做准确，让模型能真正服务于设计流程，而不是仅仅作为一个视觉展示的元素。
