遥控越野小车结构设计三维数模

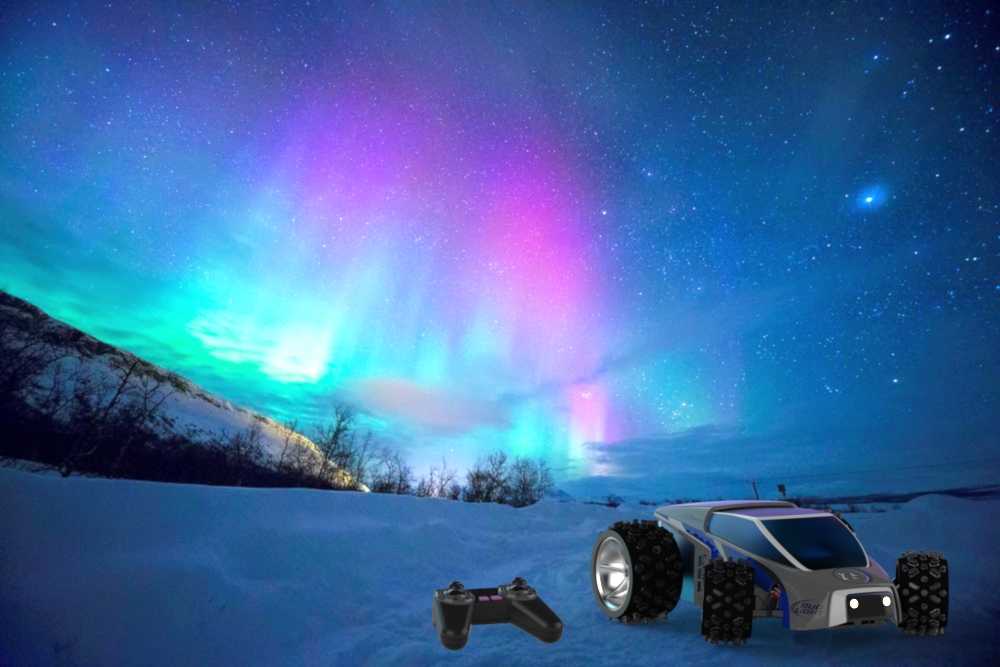

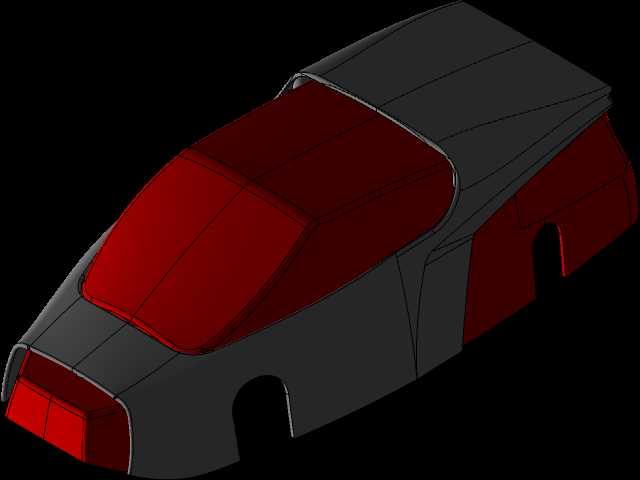

　　这款遥控越野小车的结构设计，首先要考虑非铺装路面的通行需求，日常使用场景覆盖户外草地、砂石路、浅积雪路面等复杂地形，核心用途是满足遥控模型爱好者的户外操控需求，同时也可作为小型移动载具的验证原型，用于测试小型动力传输、悬挂适配的相关结构方案。从功能特性来看，整车采用四轮独立布局，大颗粒深花纹越野轮胎的设计，能够在松散砂石、湿滑草面提供足够的抓地力，轮胎与轮轴的配合预留了0.2mm的安装间隙，既保证转动顺畅，又不会出现行驶过程中的轮组晃动问题。车身壳体采用流线型的弧面过渡，前部做了小角度的上翘设计，能够在行驶过程中减少正面的风阻，同时避免越过小障碍时车头卡滞，壳体与底盘的连接采用卡扣式固定结构，不需要额外螺丝即可完成拆装，

　　方便后期对内部动力组件、电控模块进行调试更换。设计过程中，首先从轮组的接地比压开始核算，按照整车整备质量1.2kg计算，单个轮胎的接地面积控制在3.2平方厘米，保证在松软沙土地面行驶时不会出现过度陷车的问题。动力传输路径采用后置电机直连后驱的布局，电机输出轴通过齿轮组将动力传递至后轴，差速结构集成在后轴内部，转向结构布置在前轴，通过舵机拉动转向拉杆实现前轮的角度偏转，转向最大角度设置为左右各32度，兼顾转弯半径与转向结构的受力强度，避免大角度转向时拉杆出现应力集中断裂的问题。外形尺寸方面，整车长度控制在280mm，宽度160mm，车身最高点距离地面高度为110mm，最小离地间隙为38mm，这个尺寸边界既保证了小车的通过性，

　　又不会因为尺寸过大导致操控灵活性下降，底盘下方做了平滑的护板结构，能够避免行驶过程中碎石、杂草卡入传动结构，同时护板与内部电控模块之间预留了5mm的间隙，形成空气流通层，帮助长时间行驶的电机、电池进行散热。安装边界上，内部的电池仓尺寸设计为70mm35mm20mm，能够适配常规的2S锂电池，电池仓设置了弹性压片，不需要额外绑带即可固定电池，同时预留了充电接口的开孔位置，不需要拆开壳体即可完成充电操作。舵机的安装位采用标准的9g舵机安装孔距，兼容市面上绝大多数同规格的舵机配件，电机安装位预留了0.1mm的定位公差，能够适配不同外径的260、280型直流电机，方便使用者根据自己的动力需求更换不同转速的电机。车壳前部预留了灯组的安装位，

　　可以加装小型LED灯组实现夜间行驶的照明功能，后部预留了天线的穿出孔，不会因为车壳遮挡影响遥控信号的传输。悬挂部分采用简易的扭杆减震结构，每个轮组的上下行程为12mm，能够过滤掉行驶过程中来自路面的小幅颠簸，在越过高度20mm以内的障碍时，能够保证至少有三个轮胎接触地面，避免出现侧翻或者动力中断的问题。轮轴的轴承位置采用过盈配合安装，轴承与安装座的过盈量控制在0.02mm，既保证轴承固定牢固，又不会因为过盈量过大导致轴承转动卡滞，缩短使用寿命。整车的重心布置在车身几何中心偏后10mm的位置，后驱布局下这个重心位置能够在加速时给后轮提供足够的下压力，避免起步打滑，同时在爬坡时不会因为重心过于靠前出现翘头后翻的问题。转向拉杆的长度设计为可调结构，通过拉杆两端的正反螺纹，可以调整前轮的前束角，出厂状态下前束角设置为1度，能够保证直线行驶的稳定性，使用者也可以根据自己的操控习惯调整前束角，获得更灵活的转向响应。
