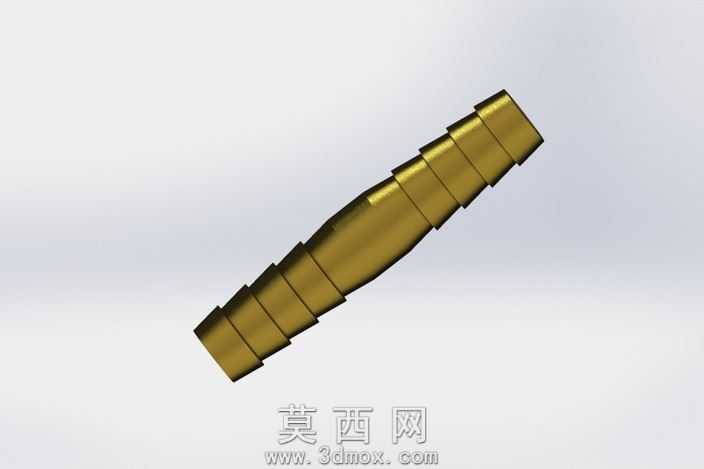

黄铜外插式直通软管连接接头

本模型为黄铜材质的直通式软管连接接头，采用SolidWorks进行全参数化三维建模，建模过程严格遵循气动液压管路连接件的通用设计规范，完整还原了实物的所有结构细节。模型整体为等径直通结构，主体外轮廓采用回转体建模逻辑，通过旋转凸台命令生成基础基体，再对各段结构进行细节特征处理。接头一端为光滑内孔通道，保证流体输送过程中的顺畅性，内孔直径与适配软管内径匹配，避免通径变化带来的流阻增大问题；接头外表面设计有多道环形倒刺结构，每道倒刺均采用前低后高的锥面设计，倒刺边缘做微小圆角过渡，既可以保证软管插入时的顺畅度，又能在软管套接后形成多道密封卡位，防止工作过程中软管受压力冲击脱落，同时倒刺的间距经过合理排布，适配常规壁厚的气动、输水软管的套接深度需求。建模过程中对所有锐边均做了符合加工工艺的圆角处理，还原了黄铜车削加工零件的工艺特征，避免模型出现不符合实际生产的尖锐结构。材质渲染阶段，为模型赋予了抛光黄铜材质，调整材质的金属度、粗糙度参数，还原黄铜金属特有的暖金色金属光泽，同时在表面添加了轻微的车削纹理质感，让渲染效果更贴近实际机加工黄铜零件的真实质感，避免出现过于光滑的塑料感表现。结构设计上，该接头为一体式等径直通结构，无多余拼接部件，整体结构简单可靠，适用于低压气动回路、低压输水回路、小型液压回路中的软管直连场景，建模时严格控制各段尺寸的比例关系，倒刺的外径尺寸略大于适配软管的内径，保证套接后的过盈配合量符合管路连接的密封与固定要求，接头整体长度符合常规同规格接头的尺寸标准，可直接用于管路系统的三维装配模拟，也可作为同类接头设计的参考基础模型。
