GB-20标识通讯设备安装固定结构

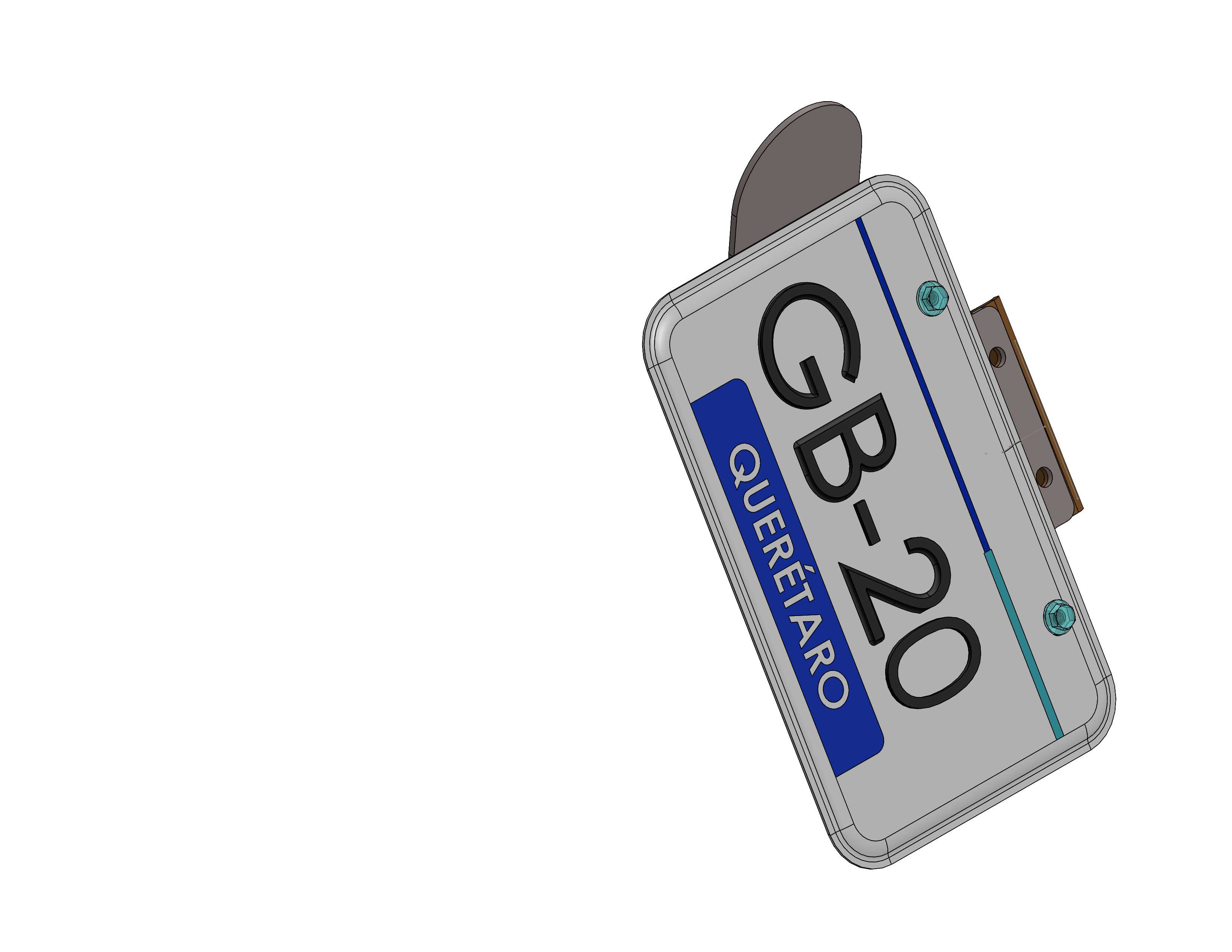

　　在户外通讯站点、工业厂区通讯节点、公共区域通讯终端布设场景中，这类带标识的固定安装结构是保障通讯模块稳定挂载、清晰标识点位信息的常用部件，日常巡检、点位排查、设备维护作业中，清晰的点位标识与可靠的固定结构能大幅降低运维人员的作业难度，减少错找点位、设备松脱移位的问题。从结构设计来看，该部件采用圆角矩形的主体面板设计，面板边缘做了圆弧过渡处理，既避免安装运维过程中尖锐边角划伤作业人员，也能减少户外使用时边角积尘积水带来的腐蚀风险。面板表面预留了醒目的标识印刷区域，采用蓝底白字与黑字搭配的标识布局，GB-20的大字号标识能在3-5米的常规巡检距离下清晰辨识，下方的QUERÉTARO字样可标注点位所属区域、站点编号等运维信息，

　　满足不同区域通讯点位的标识区分需求。面板背部设置了凸起的安装挂耳结构，挂耳上预留了标准的紧固件安装孔位，孔位周边做了局部加厚处理，避免螺丝锁紧时面板受力开裂，安装时可通过螺栓将整个结构固定在墙面、设备机架、通讯杆架的预设安装面上，挂耳与面板主体之间设置了加强筋结构，提升整体连接强度，即使在户外有风震、设备自身微振动的场景下，也能长期保持安装位置稳定，不会出现松动歪斜的情况。面板侧面设置了两个内六角紧固点位，可用于固定内部嵌入的通讯功能模块，模块装入后通过这两个紧固件锁紧，既可以避免模块从面板中脱出，也能在需要更换模块时快速拆卸，无需整体拆下整个固定结构，提升运维更换的效率。设计过程中，优先考虑了安装边界的适配性，

　　整体面板厚度控制在较薄的区间，不会过多占用安装空间，突出墙面的距离控制在合理范围，避免过往人员、搬运设备剐蹭造成结构损坏；安装孔位的间距采用通用的通讯设备安装孔距标准，可直接适配市面上多数常规通讯终端模块的安装尺寸，无需额外加工转接板，降低现场安装的加工成本。主体面板采用半透明的工程塑料材质设计，既可以直观观察内部模块的指示灯状态，无需拆开面板就能判断设备运行情况，也具备足够的结构强度，抵御日常的轻微磕碰。顶部的弧形凸起结构是专门设计的走线防护结构，通讯模块的外接线缆可从该凸起结构下方引出，避免线缆直接在面板边缘弯折造成线芯断裂，同时弧形结构能引导雨水顺着面板两侧流下，减少雨水顺着线缆缝隙渗入模块内部的概率，提升户外使用的防护能力。

　　在实际选型应用时，需要提前确认安装面的平整度，若安装在粗糙的水泥墙面上，可在挂耳与墙面之间加装橡胶垫片，既可以填补墙面缝隙提升安装稳定性，也能减少墙面潮气对结构的腐蚀；安装紧固件需选用适配孔径的不锈钢螺丝，避免长期户外使用生锈导致后期拆卸困难。这类结构虽然属于通讯布设中的小型配套部件，但细节设计的合理性直接影响长期使用的运维成本，比如标识区域的耐磨处理，面板表面做了轻微的磨砂质感处理，减少日常擦拭、灰尘冲刷对标识字样的磨损，确保标识能在数年的使用周期内保持清晰可辨；面板边缘的密封槽设计，可在嵌入模块后加装薄型密封胶条，提升整体的防尘防水能力，适配多尘、多雨的户外使用场景。从建模逻辑来看，整个结构先构建主体面板的基础轮廓，通过倒圆角处理完成边缘的安全化设计，再依次拉伸生成背部挂耳、加强筋、顶部走线防护结构，最后通过切除命令生成安装孔位、标识区域的凹槽，确保各个特征的尺寸配合公差控制在合理范围，安装时不会出现孔位错位、模块装入卡滞的问题。
