折弯钣金结构置物承托板设计

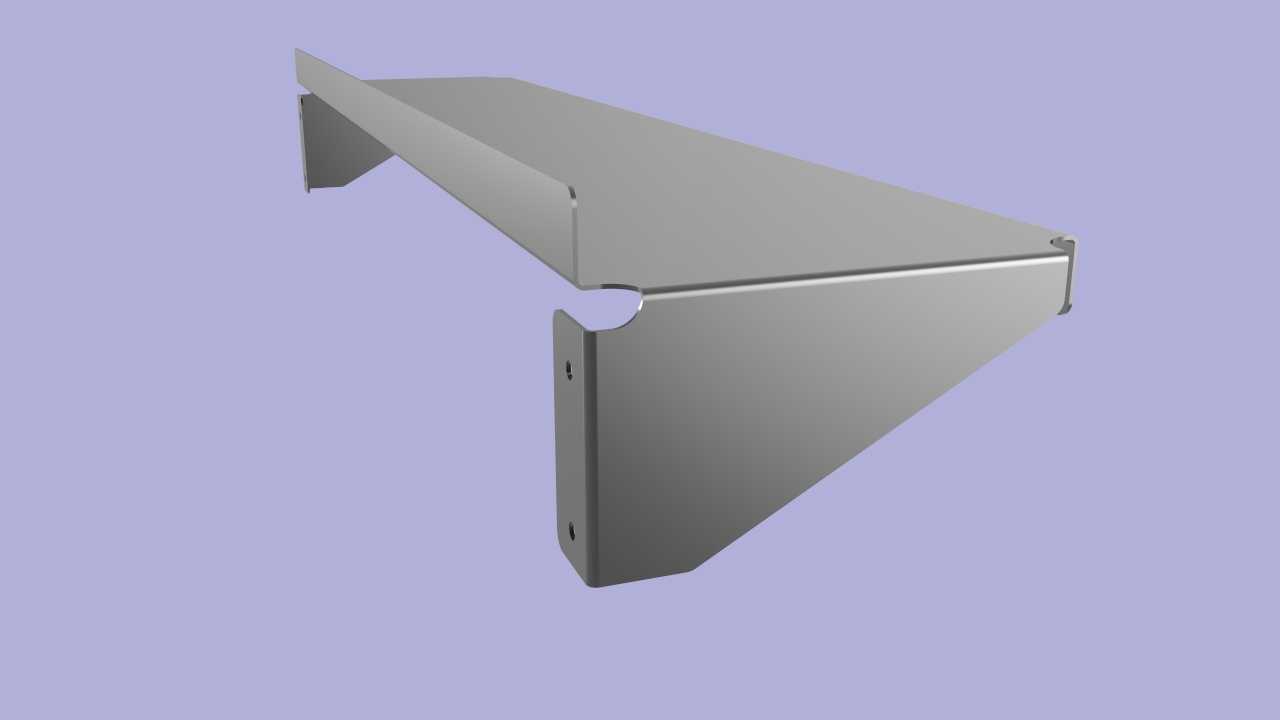

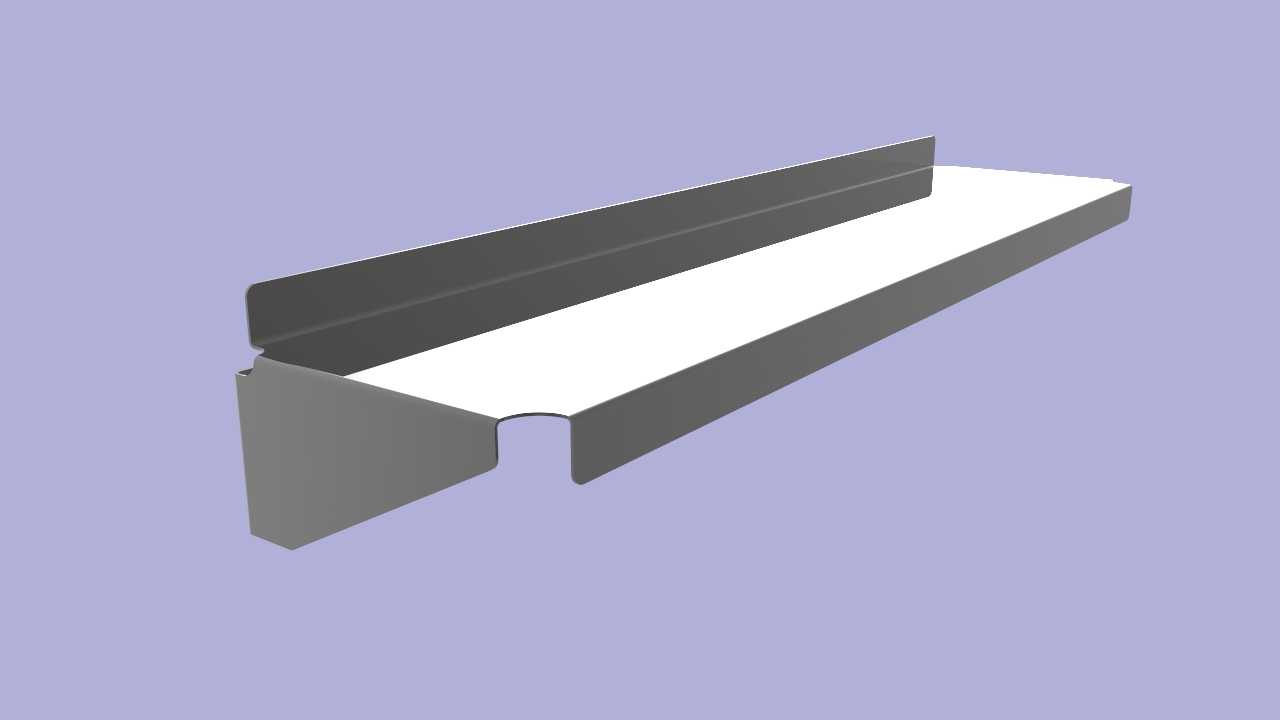

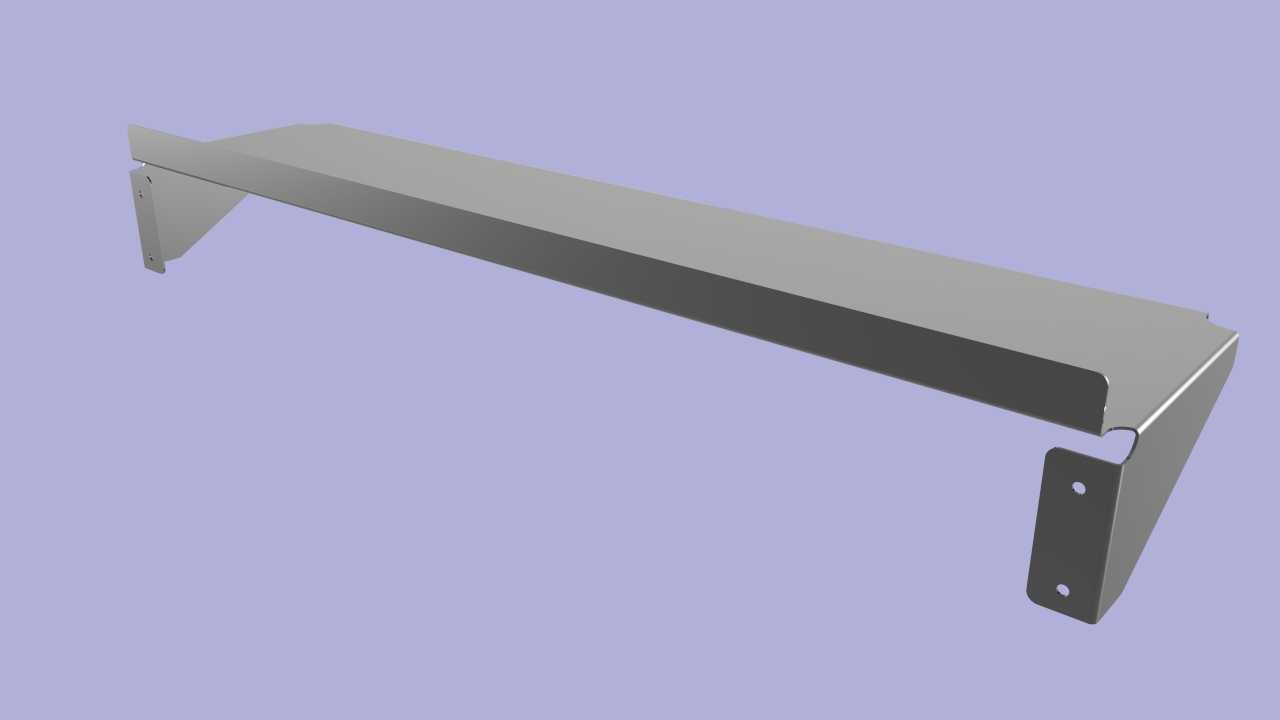

　　这类折弯成型的钣金承托板，在工业现场的工位器具、通讯机房走线架配套、仓储轻型搁架、设备内置置物舱中都有极高的应用覆盖率，不同于型材焊接的承托结构，整板折弯的工艺路线能大幅减少拼接焊缝带来的形变问题，同时在同等承重阈值下实现更薄的料厚控制，降低整体构件自重。从结构设计逻辑来看，该构件采用单块板材连续折弯成型，主体承载面为大平面结构，两侧向上折弯形成挡边，一方面可以限制放置在板面上的物件侧向滑移，另一方面折弯翻边等效于在平板两侧增加了纵向加强筋，能大幅提升薄板在大跨度支撑下的抗挠曲变形能力，避免板面在长期承重后出现中部下塌的问题。构件一端的斜切折弯收头结构，是针对安装场景做的适配设计，在嵌入式安装到机架槽位时，

　　斜角导向结构能降低对位难度，无需额外修磨板端就能顺利推入安装位，同时收头处的双层折弯叠边，能抵消板材剪切后的毛边锐边风险，避免安装或运维过程中出现割伤隐患，也能提升板端的结构强度，避免端部受碰撞后出现卷边变形。在安装边界的考量上，这类钣金承托板的宽度方向尺寸严格匹配对应安装位的卡槽内距，两侧折弯挡边的高度控制在15-25mm区间，既保证足够的防脱落限位能力，又不会因为挡边过高占用过多垂直安装空间，影响上层置物的可用净高；板身长度方向根据支撑跨距做对应匹配，当跨距超过600mm时，通常会在板面底部预设压筋结构，不过该款构件的板面平整无额外压筋，说明其适配的支撑跨距在500mm以内，适合轻型物件的承托场景，

　　单块额定承重通常在15-25kg区间，完全满足通讯设备配件、工位工装夹具、轻型仓储物料的放置需求。从工艺实现角度，整板折弯的结构无需额外焊接工序，所有成型工序都可以在数控折弯机上一次完成，加工效率高，尺寸一致性好，适合批量生产；板材表面可根据使用场景做不同的表面处理，在常规工业环境下采用冷轧板喷塑处理即可满足防锈需求，在潮湿或有腐蚀风险的场景则可以选用镀锌板或者不锈钢板加工，无需更改折弯模具就能适配不同材质的生产。在实际选型应用中，需要注意该类承托板的安装固定方式，部分场景是直接将板端搭在对应的支撑横梁上，依靠挡边与横梁的卡位实现固定，无需额外紧固件，拆装十分便捷，适合需要频繁调整置物层间距的场景；

　　也有部分应用会在板身两端预设安装孔，通过螺丝与支撑框架锁固，提升整体连接刚性，适合有振动的设备内置使用场景。设计过程中需要重点控制折弯处的内R角，通常按照料厚的1倍设置折弯R角，避免折弯处出现应力集中开裂的问题，同时要预留足够的折弯余量，避免折弯后尺寸出现偏差导致无法顺利装入安装位；两侧挡边的折弯角度严格控制在90度±0.5度范围内，角度偏差过大会导致挡边外张或者内收，既影响外观一致性，也会导致安装时与相邻构件出现干涉。板面的平面度控制也是设计和生产中的核心要点，大面平面度需要控制在每米1mm以内，避免放置物件时出现不稳晃动的问题，对于表面有放置精密物件需求的场景，还可以在板面贴附防滑防静电胶垫，不过这类附加结构需要在设计时预留胶垫的粘贴厚度空间，避免叠加后整体高度超出安装边界。
