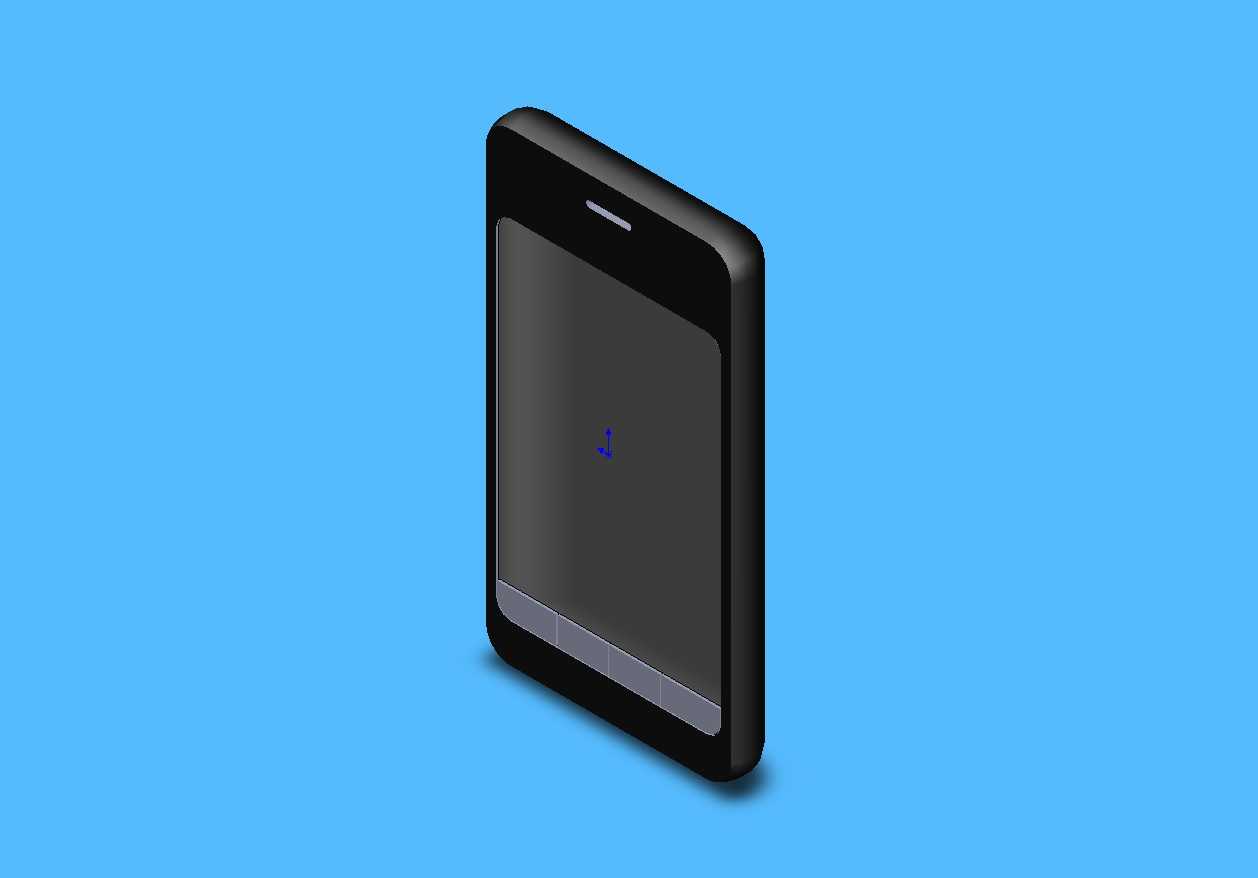

直板触控智能手机外观结构三维数模

　　这款直板触控手持通讯终端的三维数模，完整还原了消费电子领域经典直板机型的外观结构与装配边界，建模过程中优先考虑了手持设备的人机交互适配逻辑，整机外轮廓采用圆角矩形过渡，边角曲率经过反复调整，既避免直角硌手的握持不适感，也兼顾了外壳注塑成型时的脱模工艺要求，不会出现壁厚不均导致的缩水缺陷。从实际应用场景来看，这类数模可用于消费电子结构设计的教学演示、外观方案评审阶段的快速验证，也可作为周边配件设计的基准参考，比如手机保护套、桌面支架、车载固定夹具的开发，都需要精准的整机外轮廓数据作为设计依据，避免配件与机身出现干涉、贴合不严的问题。

　　数模的外形尺寸参考了主流直板触控手机的通用规格，整机厚度控制在适合单手握持的区间，正面屏幕区域占据了正面面板七成以上的面积，屏幕下方预留了窄边功能按键区域，顶部开设了细长的听筒开槽，开槽位置与机身顶部边缘保持平行，宽度适配常规受话器的安装尺寸，不会出现元器件无法装入的问题。机身侧面采用微弧过渡设计，从正面面板到背壳的曲面衔接顺滑，没有突兀的折线，这种设计一方面能提升握持时的手掌贴合度，另一方面也能降低外壳组装时的对位难度，前后壳的止口位置沿着侧弧面均匀分布，扣合后缝隙均匀，不会出现段差超标的装配问题。

　　建模过程中对机身的安装边界做了明确的区分，屏幕装配区域预留了双面胶粘贴的让位空间，屏幕与前壳的配合间隙控制在消费电子通用的公差范围内，既不会因为间隙过小导致屏幕装配时被挤压碎裂，也不会因为间隙过大出现屏幕松动、进灰的问题。背壳采用一体化弧面设计，与中框的配合采用卡扣加局部定位柱的结构，定位柱的位置均匀分布在机身内部的四个边角以及长侧边的中点位置，保证组装时背壳不会出现偏移，卡扣的扣合量经过合理设置，既保证日常使用时背壳不会松脱，也能在售后拆机时不会因为扣合量过大导致卡扣断裂。

　　从功能特性的还原来看，数模完整呈现了直板触控手机的核心外观特征，正面的触控屏幕区域做了分层处理，区分了玻璃盖板、显示层的厚度差，能直观展示屏幕的堆叠结构；底部的功能按键区域做了凹陷的视觉处理，还原实体按键的触感反馈设计逻辑；机身底部预留了充电接口、麦克风开孔的对应位置，开孔尺寸与位置符合通用手持终端的接口布局规范，不会出现接口与内部电路板位置冲突的问题。设计思路上没有做过多的异形结构处理，整体偏向量产可行性优先，所有外观曲面都可以通过常规的注塑模具加工实现，没有出现倒扣无法脱模、曲面曲率突变导致模具加工难度陡增的问题，对于刚接触消费电子结构设计的从业者来说，这款数模可以作为基础外观建模的参考范本，理解手持通讯设备在外观设计、工艺适配、人机交互之间的平衡逻辑。

　　在结构细节的处理上，机身的四个边角做了加厚处理，对应日常使用中跌落时的受力位置，这种设计能在跌落冲击时分散应力，降低外壳碎裂的风险，数模中也体现了边角处的壁厚变化，从侧边的均匀壁厚过渡到边角处的加厚区域，过渡曲面顺滑，没有出现壁厚突变导致的注塑应力集中问题。屏幕周边的前壳凸起高度做了合理设置，略高于屏幕表面0.2毫米左右，这个高度既能在手机正面朝下放置时避免屏幕直接接触接触面产生刮擦，也不会因为凸起过高影响屏幕边缘的触控操作体验。整体数模的结构逻辑完全贴合量产直板手机的设计规范，没有脱离实际生产的理想化结构，每一处曲面、每一个开槽、每一处壁厚变化都能对应实际生产中的工艺要求与使用场景需求。
