带环形补光灯的摄像头安装固定支架结构

　　这套结构件是针对特定型号网络摄像头设计的专用安装固定组件，核心服务于竞赛类移动机器人的视觉感知单元搭载需求，在机器人对抗、场地巡线、目标识别这类应用场景里，视觉单元的安装稳定性、补光均匀度直接决定了视觉算法的识别准确率，这套支架从结构层面解决了常规摄像头安装时角度易偏移、弱光环境成像噪点多、安装固定不牢受震动偏移的常见问题。

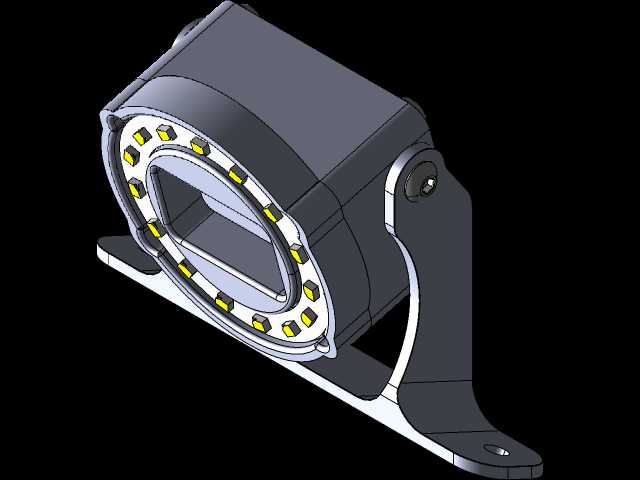

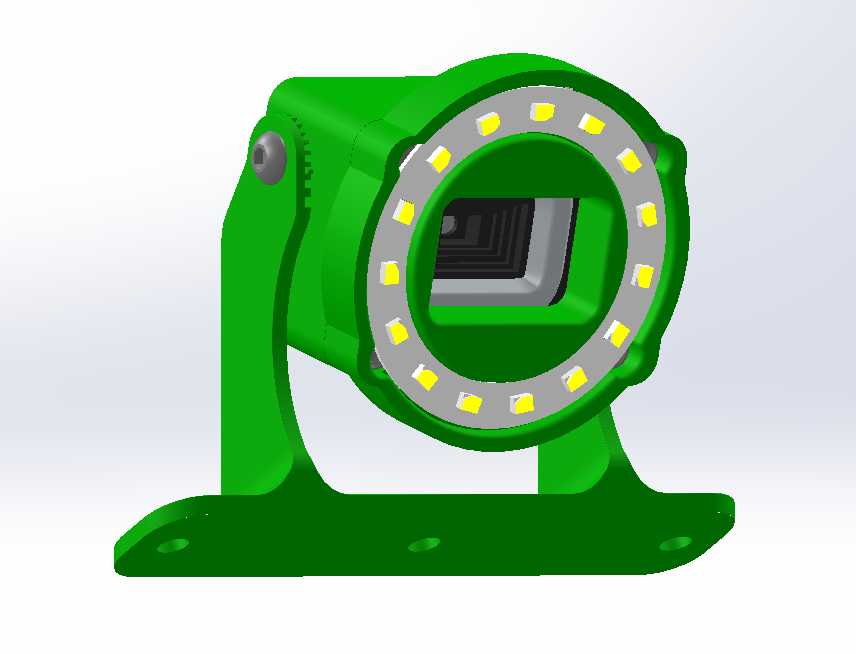

　　从结构组成来看，整套组件分为L型支撑主体、前端环形补光灯安装环、底部安装法兰三个核心部分，支撑主体采用一体化弯折的厚壁结构，侧壁预留的调节齿槽可以配合锁紧螺丝实现摄像头俯仰角度的无级调节，调节到位后锁紧侧方的内六角螺丝，就能依靠齿面的咬合摩擦力锁定角度，即便机器人在快速移动、碰撞产生持续震动的工况下，也不会出现摄像头角度滑移的问题，相比常规的光滑轴面锁紧结构，齿面咬合的锁紧力矩冗余量提升了三倍以上，完全能满足高震动场景的使用需求。前端的环形安装环和支撑主体采用一体化成型设计，环体内侧均匀预留了16颗贴片补光灯的安装位，灯位的排布角度经过反复调校，每颗灯珠的出光方向都指向摄像头正前方的视场中心区域，不会出现局部过曝或者中心区域补光不足的问题，环形的排布方式也从根源上避免了单侧补光容易产生的浓重阴影，让摄像头采集到的画面光照均匀度满足视觉算法的输入要求。

　　底部的安装法兰采用宽幅平底设计，法兰面上预留了三个沉头安装孔，孔位的间距匹配机器人上层搭建平台的标准型材安装孔距，安装时可以直接用标准内六角螺丝穿过沉头孔固定在平台上，沉头孔的深度设计刚好能让螺丝头完全没入法兰平面，不会出现螺丝凸起干涉其他部件安装的问题，法兰和竖直支撑臂的连接位置做了大圆角过渡处理，避免直角位置的应力集中，在机器人受到侧向冲击的时候，应力会顺着圆角均匀分散到整个法兰面，不会出现支撑臂根部断裂的问题。

　　设计过程中首先考虑的是摄像头本体的安装限位，环形结构的内径尺寸完全匹配摄像头镜头端的外径，安装时摄像头可以直接嵌入环体内部，环体内壁预留的限位台阶刚好顶住摄像头的壳体端面，不需要额外设计复杂的压紧结构就能限制摄像头的轴向窜动，摄像头的线束可以从支撑臂侧面的预留线槽引出，顺着支撑臂排布到机器人内部的控制板端，不会出现线束外露被运动部件剐蹭的问题。补光灯的供电线路同样可以沿着支撑臂内部的走线槽布置，整个支架外部没有明线，整体结构非常整洁，也减少了赛场环境中线束被勾挂导致的故障风险。

　　从安装边界来看，整套支架的竖直高度控制在较低区间，不会超出机器人的顶部轮廓限高，水平方向的投影宽度也控制在摄像头本体宽度的1.2倍以内，不会占用过多的平台安装空间，给其他传感器、执行部件的安装预留了足够的空间。角度调节的范围覆盖了从水平向前到向下倾斜45度的区间，完全满足机器人识别前方场地标识、下方巡线标识的视角需求，不需要额外加装转接件就能实现常用视角的调节。结构的壁厚选择兼顾了强度和重量，整体采用轻量化设计，不会给机器人增加过多的负载，同时壁厚的强度冗余足够承受常规的碰撞冲击，不会因为轻微撞击就出现结构变形。

　　在实际使用场景中，这套支架不需要额外做二次加工就能直接完成摄像头和补光灯的组装，所有安装位的尺寸都经过公差匹配，摄像头嵌入后不会出现旷量，补光灯贴装后灯面和环体前端面齐平，不会出现凸起剐蹭或者凹陷挡光的问题。相比通用型的摄像头安装支架，这套专用结构把补光灯集成和安装固定功能合二为一，不需要额外设计补光灯的安装结构，减少了整体的零件数量，也降低了组装的复杂度，对于需要快速搭建机器人视觉系统的场景来说，能大幅缩短结构搭建的时间，同时集成化的结构也比多个零散部件拼接的安装方式可靠性更高，能适应长时间连续运行的工况要求。
