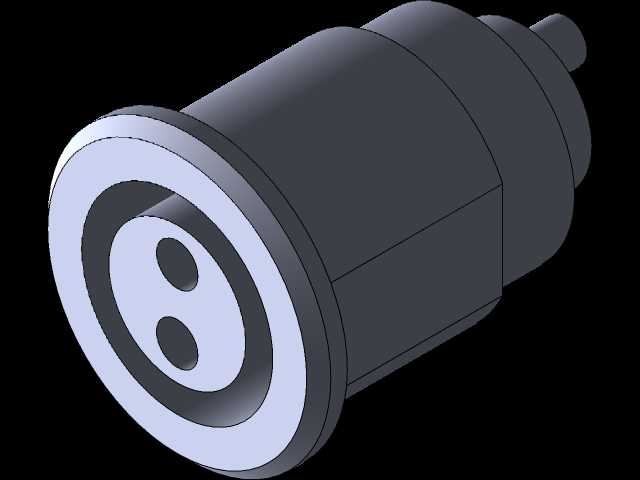

Lemo连接器B尺寸外壳嵌入式安装结构

　　后端通过配套的锁紧卡圈或者螺纹压圈从面板内侧固定，不需要在面板上加工复杂的沉孔或者法兰固定螺丝孔，仅需加工对应直径的光孔即可完成安装，大幅降低面板加工的工艺难度。插合端的端面做了同心环槽设计，最外侧的环面用于和配套插头的外壳端面贴合，中间的环形凸起起到定位导向作用，插头插入时能够顺着环形凸起的锥面自动对中，避免插针插孔因为对中偏差出现弯折损伤。中心区域预留两芯接触件的安装空间，接触件安装孔的位置度公差控制在0.05mm以内，保证插合时每根插针都能准确对准对应的插孔，降低插拔力的同时提升接触可靠性。外壳的材质选用常规的锌合金压铸成型，表面做哑光镀镍处理，既具备足够的结构强度抵抗插拔时的侧向冲击力，也能起到电磁屏蔽作用，在工业通讯、测试测量、医疗设备以及音视频信号传输场景中，圆形推拉自锁连接器的应用占比常年居高不下，其中Lemo B系列连接器凭借紧凑的结构、可靠的锁紧机制，成为小空间内信号与小功率传输的首选接插件方案。本次呈现的嵌入式安装外壳结构，正是针对设备面板安装场景做的适配设计，区别于传统外露式法兰安装结构，嵌入式安装能够让连接器外壳与设备面板保持齐平，既减少外部突出结构带来的磕碰风险，也能让设备外表面更整洁，满足医疗设备、便携测试仪器这类对外形平整度有要求的设备装配需求。从结构功能来看，这款外壳采用阶梯式圆柱外形，靠近插合端的大直径台阶作为安装定位面，安装时从面板外侧将外壳穿入预制的安装孔内，台阶端面贴合面板外表面，

　　减少外部电磁干扰对内部传输信号的影响，镀层的耐磨性能满足至少5000次插拔循环的使用要求。从安装边界尺寸来看，外壳最大外径适配标准12mm直径的面板安装孔，安装后面板外侧突出高度不超过2mm，后端接线区域的外径收窄至8mm，给内部线缆的弯折预留足够空间，避免线缆在设备内部因为弯折半径过小出现线芯断裂的问题。外壳内部的接触件安装腔做了限位台阶，接触件装入后能够通过台阶轴向定位，不会因为插拔时的轴向力出现后退移位的问题，腔体内壁预留0.2mm的涂胶槽，装配接触件后可以在槽内填充密封胶，实现IP65级别的面板前端防护，防止灰尘、水汽从安装缝隙进入设备内部。在实际选型应用中，这类两芯的B系列连接器外壳通常用于直流电源供电、

　　低速开关量信号传输场景，比如便携超声设备的探头连接接口、工业手持终端的充电接口、舞台灯光的信号控制接口，都能看到这类结构的应用。设计过程中需要重点关注安装台阶的厚度，厚度过薄会导致安装后外壳受力容易出现变形，厚度过大则会增加嵌入式安装后面板内侧的占用空间，经过多轮迭代验证，1.5mm的台阶厚度能够在保证结构强度的前提下，最大限度压缩轴向安装尺寸。另外插合端的导向锥面角度设置为15度，角度过大起不到对中导向作用，角度过小则会增加插合时的轴向行程，导致整体长度增加。外壳外表面的非配合面做了细微的滚花纹理？不，本次结构的外表面是光滑圆柱面，仅在后端锁紧区域做了一圈浅槽，用于和内部的锁紧卡簧配合，防止压圈锁紧时外壳跟转。

　　很多结构工程师在设计这类连接器安装结构时，容易忽略安装孔与外壳的配合公差，若采用间隙过大的配合，安装后连接器会出现晃动，长期插拔会导致面板孔磨损变大；若配合过紧，装配时需要强行压入，容易导致外壳变形甚至开裂，因此外壳安装段的外径公差设置为h7，与面板安装孔的H8公差形成间隙配合，既保证装配顺畅，也能将径向晃动量控制在0.1mm以内，满足使用要求。同时嵌入式安装的结构相比传统法兰安装，省去了四个法兰固定螺丝的安装空间，在密集布置多组连接器的面板上，能够将相邻连接器的中心距从18mm缩小到15mm，大幅提升面板的空间利用率，这也是很多高密度接口面板优先选用嵌入式安装外壳的核心原因。在信号传输性能方面，金属外壳全程包裹内部接触件，屏蔽连续性能够达到90%以上，对于10MHz以下的低频信号，能够有效隔绝外部的工频干扰、电机启停带来的脉冲干扰，保证信号传输的稳定性。如果是用于更高频率的信号传输，还可以在外壳内部增加绝缘衬套，将接触件与金属外壳做绝缘隔离，避免信号通过外壳与地形成回路带来的信号损耗。
